직렬 포트 모듈 설치

다음 정보를 사용하여 직렬 포트 모듈을 설치하십시오.

이 작업 정보

주의

  • 설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

  • 서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.

  • 설치하기 전까지 정전기에 민감한 구성 요소는 정전기 방지 포장재에 넣어 두고 정전기 방전 손목 스트랩 또는 기타 접지 시스템을 갖춘 상태로 장치를 다루어 정전기에 노출되지 않도록 하십시오.

주
  • 뒷면 핫 스왑 M.2 어셈블리가 있는 구성의 경우 직렬 포트 모듈은 PCIe 슬롯 5에서 지원됩니다.
  • 뒷면 핫 스왑 M.2 어셈블리가 없는 구성의 경우 직렬 포트 모듈은 PCIe 슬롯 8에서 지원됩니다.

절차

  1. 새 부품이 들어 있는 정전기 방지 포장재를 서버 외부의 도포되지 않은 표면에 대십시오. 그런 다음 포장재에서 새 부품을 꺼내 정전기 방지 표면에 놓으십시오.
  2. 5mm 렌치를 사용하여 직렬 포트 케이블을 브래킷에 설치하십시오.

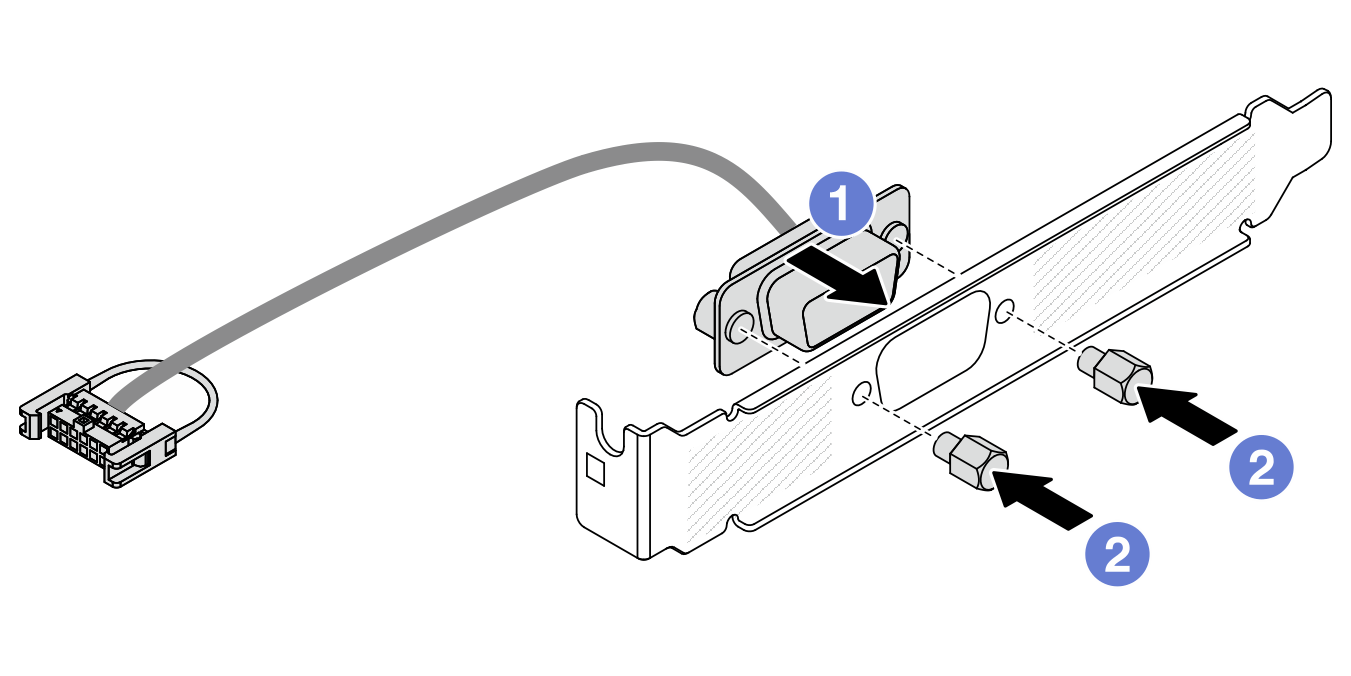

    그림 1. 직렬 포트 모듈 조립
    Assembling the serial port module

    1. 케이블 커넥터의 나사 구멍 2개를 브래킷에 맞추십시오.
    2. 나사 2개를 브래킷에 설치하십시오.
  3. 직렬 포트 모듈을 라이저 케이지에 설치하십시오.

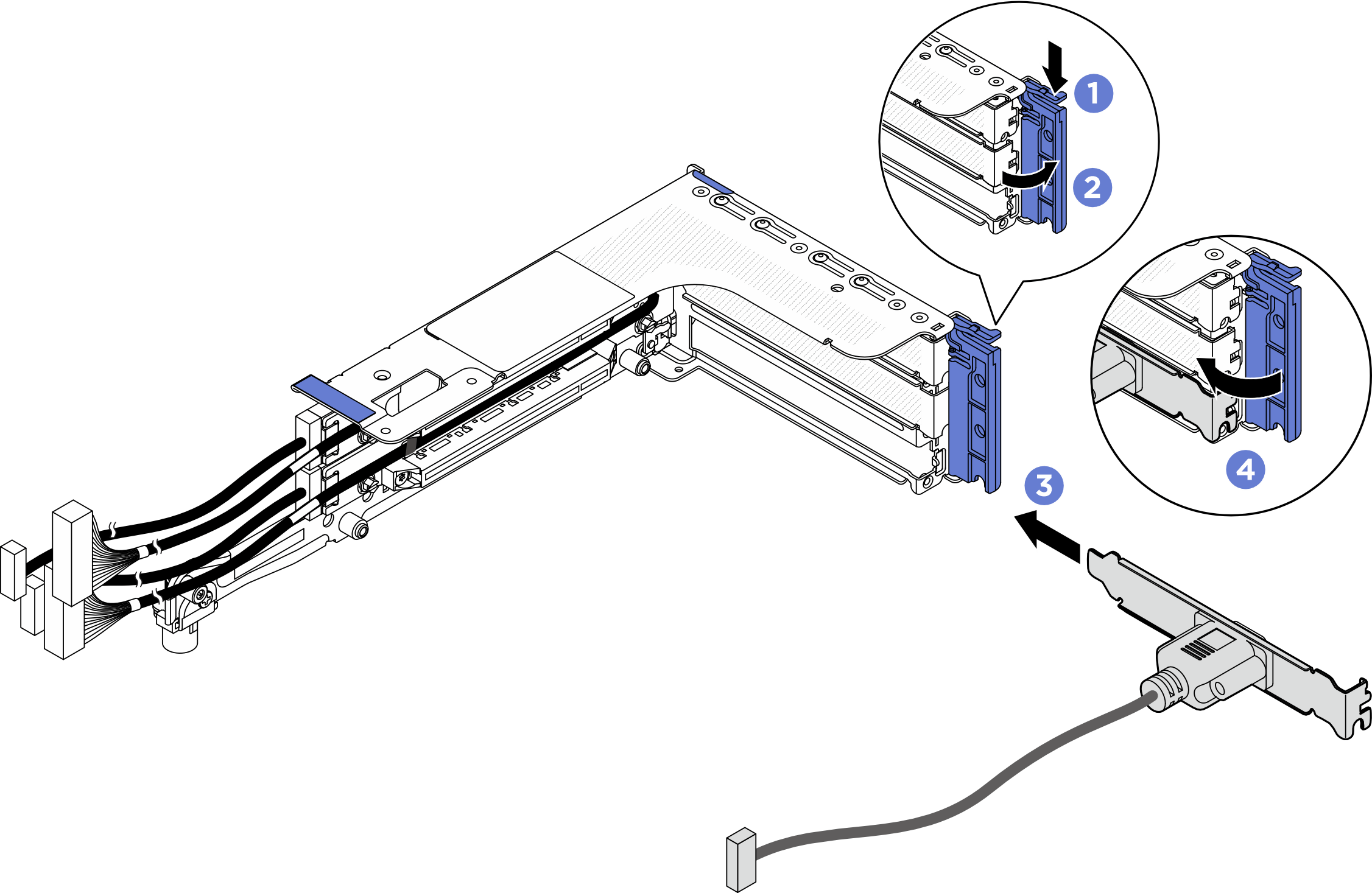

    그림 2. 직렬 포트 모듈 설치
    Installing the serial port module
    1. 라이저 케이지의 고정 래치를 여십시오.
    2. 직렬 포트 모듈을 라이저 케이지에 설치하십시오.
    3. 고정 래치를 닫고 직렬 포트 모듈이 단단히 설치되었는지 확인하십시오.
  4. 라이저 어셈블리를 설치하십시오.

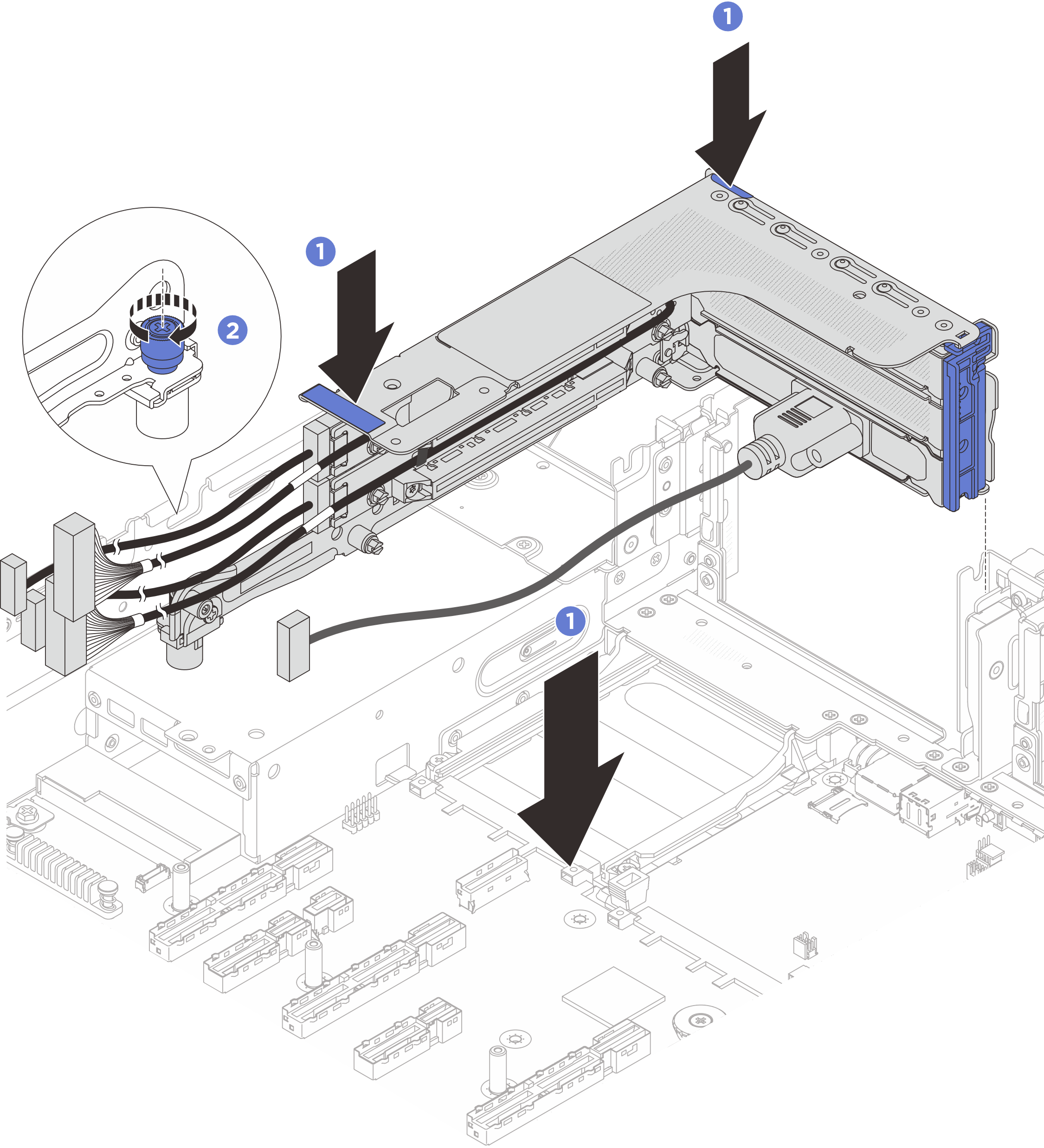

    그림 3. 라이저 어셈블리 설치
    Installing the riser assembly
    1. 섀시에 맞춰 라이저 어셈블리를 낮추십시오.
    2. 나사를 조여 라이저 케이지를 고정하십시오.
    3. 라이저 카드 케이블과 PCIe 어댑터 케이블을 시스템 보드 어셈블리에 연결하십시오.
  5. 직렬 포트 모듈의 케이블을 시스템 보드 어셈블리의 직렬 포트 모듈 커넥터에 연결하십시오. 커넥터의 위치에 대해서는 시스템 보드 어셈블리 커넥터를 확인하십시오.

완료한 후

  1. 부품 교체를 완료하십시오. 부품 교체 완료의 내용을 참조하십시오.

  2. UEFI 설정 페이지에서 시스템 설정 > 장치 및 I/O 포트 > 콘솔 리디렉션 설정을 클릭합니다. 콘솔 리디렉션 및 SP 리디렉션 설정을 모두 사용으로 변경합니다.

  3. Linux 또는 Microsoft Windows에서 직렬 포트 모듈을 활성화하려면 설치된 운영 체제에 따라 다음 중 하나를 수행하십시오.
    주
    SOL(Serial over LAN) 또는 EMS(Emergency Management Services) 기능이 활성화된 경우 직렬 포트는 Linux 및 Microsoft Windows에서 숨겨집니다. 따라서 운영 체제에서 직렬 장치용 직렬 포트를 사용하려면 SOL 및 EMS를 비활성화해야 합니다.

    • Linux의 경우:

      ipmitool을 열고 다음 명령을 입력하여 SOL(Serial over LAN) 기능을 비활성화하십시오.

      -I lanplus -H IP -U USERID -P PASSW0RD sol deactivate

    • Microsoft Windows의 경우:

      1. ipmitool을 열고 다음 명령을 입력하여 SOL 기능을 비활성화하십시오.

        -I lanplus -H IP -U USERID -P PASSW0RD sol deactivate

      2. Windows PowerShell을 열고 다음 명령을 입력하여 EMS(Emergency Management Services) 기능을 비활성화합니다.

        Bcdedit /ems off

      3. EMS 설정이 적용되도록 서버를 다시 시작하십시오.
