Instalar um módulo de porta serial

Use essas informações para instalar um módulo de porta serial.

Sobre esta tarefa

Atenção

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

Nota
  • Para as configurações com conjuntos M.2 hot-swap traseiros, o módulo de porta serial é suportado no slot PCIe 5.
  • Para as configurações sem conjuntos M.2 hot-swap traseiros, o módulo de porta serial é suportado no slot PCIe 8.

Procedimento

  1. Encoste a embalagem antiestática que contém a nova peça em qualquer superfície não pintada na parte externa do servidor. Em seguida, remova a nova peça do pacote e coloque-a em uma superfície antiestática.
  2. Use uma chave de fenda de 5 mm para instalar o cabo de porta serial no suporte.
    Figura 1. Montando o módulo de porta serial
    Assembling the serial port module

    1. Alinhe os dois orifícios de parafuso no conector de cabos ao suporte.
    2. Instale os dois parafusos no suporte.
  3. Instale o módulo de porta serial no compartimento da placa riser.

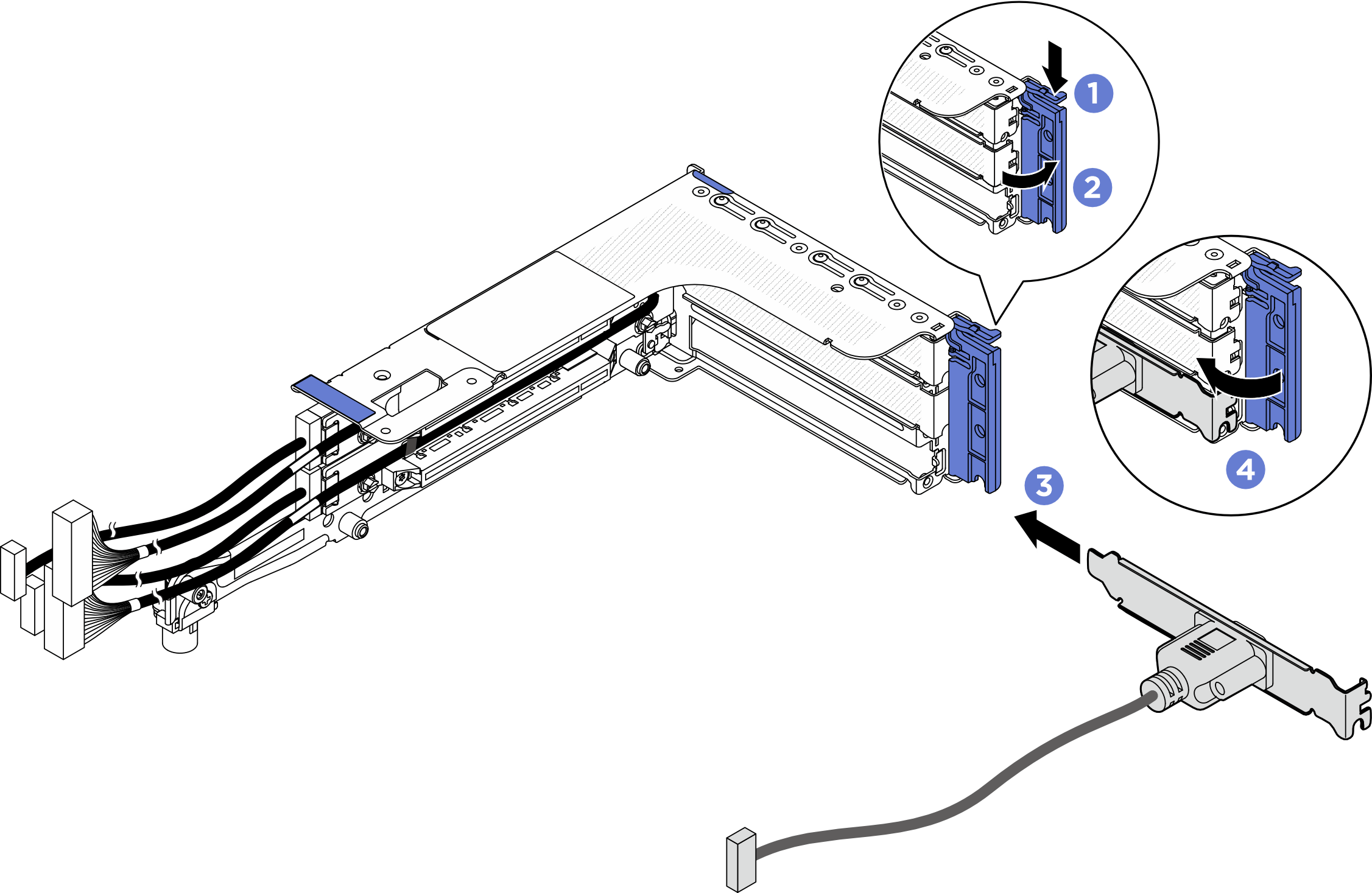

    Figura 2. Instalando o módulo de porta serial
    Installing the serial port module
    1. Abra a trava de retenção na gaiola de placa riser.
    2. Instale o módulo de porta serial na gaiola da placa riser.
    3. Feche a trava de retenção e verifique se o módulo de porta serial está firmemente instalado.
  4. Instale o conjunto de placa riser.

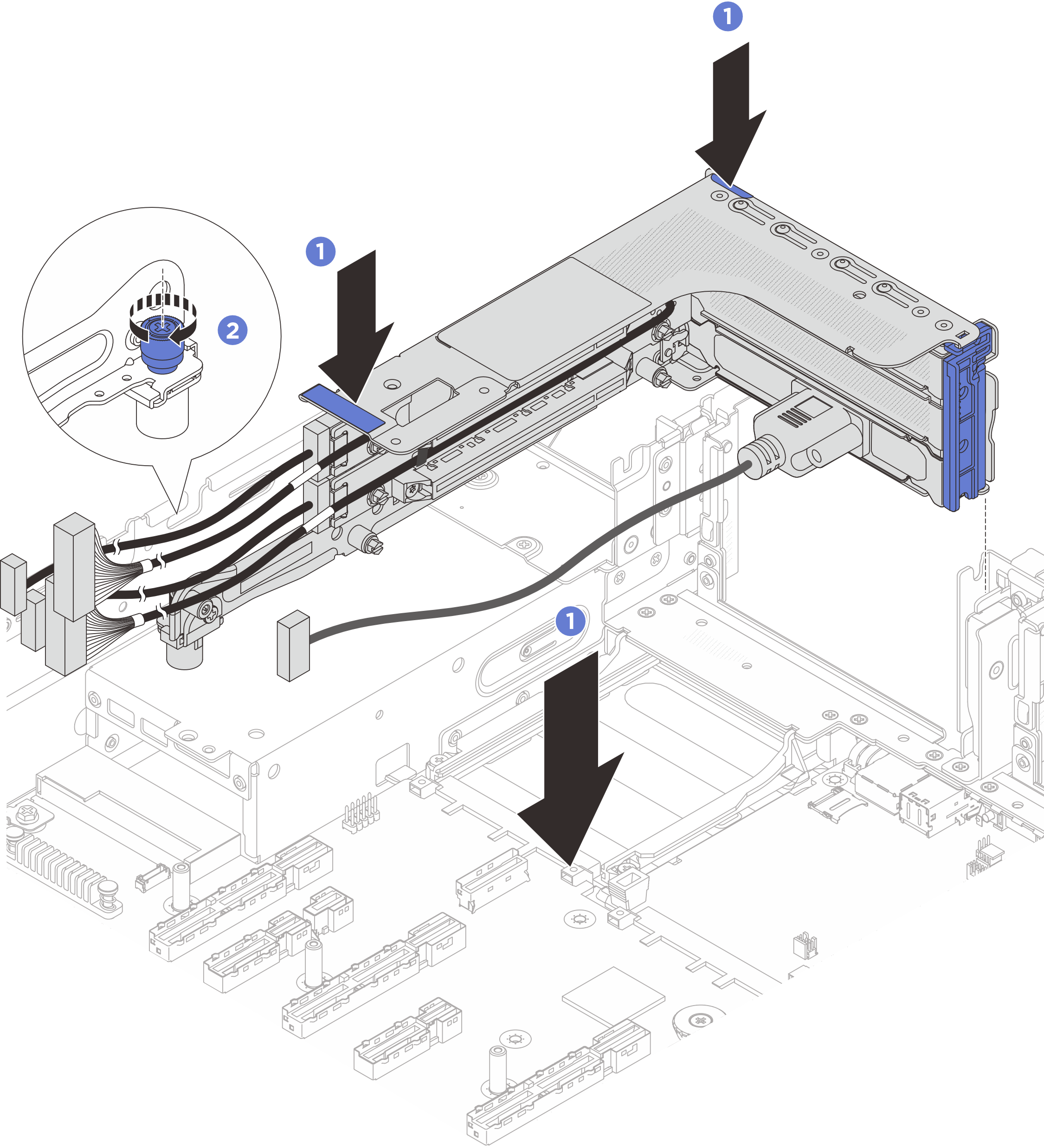

    Figura 3. Instalando o conjunto de placa riser
    Installing the riser assembly
    1. Abaixe o conjunto de placa riser no chassi.
    2. Aperte o parafuso para prender a gaiola de placa riser.
    3. Conecte os cabos da placa riser e os cabos do adaptador PCIe ao conjunto da placa-mãe.
  5. Conecte o cabo do módulo de porta serial ao respectivo conector no conjunto de placa-mãe. Para saber o local do conector, consulte Conectores do conjunto de placa-mãe.

Depois de concluir

  1. Conclua a substituição de peças. Consulte Concluir a substituição de peças.

  2. Na página Configuração da UEFI, clique em Configurações do Sistema > Dispositivos e Portas de E/S > Configurações de Redirecionamento do Console. Altere a configuração Redirecionamento do Console e Redirecionamento SP para Ativado.

  3. Para ativar o módulo de porta serial no Linux ou Microsoft Windows, execute um dos seguintes procedimentos de acordo com o sistema operacional instalado:
    Nota
    Se o recurso Serial over LAN (SOL) ou Emergency Management Services (EMS) estiver ativado, a porta serial ficará oculta no Linux e Microsoft Windows. Portanto, é necessário desativar os recursos SOL e EMS para usar a porta serial em sistemas operacionais para dispositivos seriais.

    • Para Linux:

      Abra o ipmitool e insira o seguinte comando para desabilitar o recurso Serial over LAN (SOL):

      -I lanplus -H IP -U USERID -P PASSW0RD sol deactivate

    • Para Microsoft Windows:

      1. Abra o ipmitool e insira o seguinte comando para desabilitar o recurso SOL:

        -I lanplus -H IP -U USERID -P PASSW0RD sol deactivate

      2. Abra o Windows PowerShell e insira o seguinte comando para desabilitar o recurso Emergency Management Services (EMS):

        Bcdedit /ems off

      3. Reinicie o servidor para garantir que a configuração de EMS entre em vigor.
