Установка модуля последовательного порта

Ниже приведены сведения по установке модуля последовательного порта.

Об этой задаче

Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

Прим.
  • В конфигурациях с задними блоками оперативно заменяемых дисков M.2 модуль последовательного порта поддерживается в гнезде PCIe 5.
  • В конфигурациях без задних блоков оперативно заменяемых дисков M.2 модуль последовательного порта поддерживается в гнезде PCIe 8.

Процедура

  1. Коснитесь антистатической упаковкой, в которой находится новая деталь, любой неокрашенной поверхности вне сервера. Затем извлеките новую деталь из упаковки и разместите ее на антистатической поверхности.
  2. Используйте гаечный ключ 5 мм для установки кабеля последовательного порта в скобу.

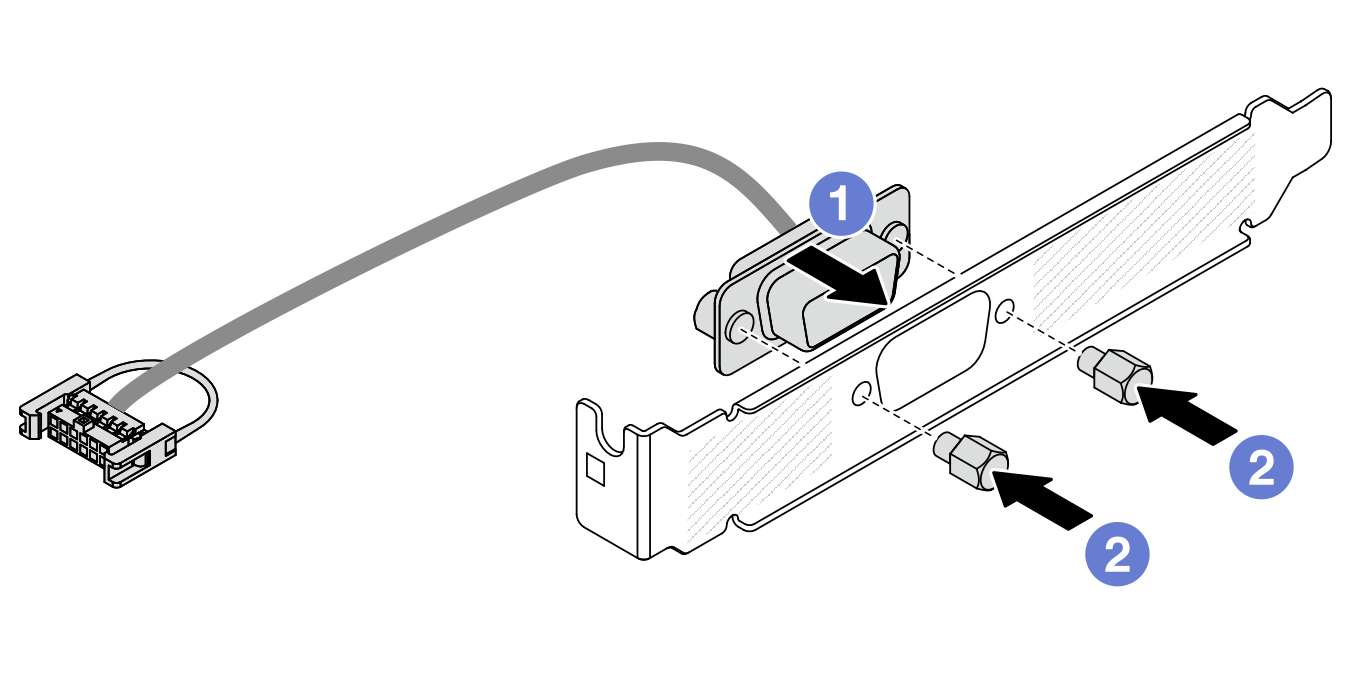

    Рис. 1. Сборка модуля последовательного порта
    Assembling the serial port module

    1. Совместите два отверстия для винтов на кабельном разъеме со скобой.
    2. Установите на скобу два винта.
  3. Установите модуль последовательного порта в отсек платы-адаптера Riser.

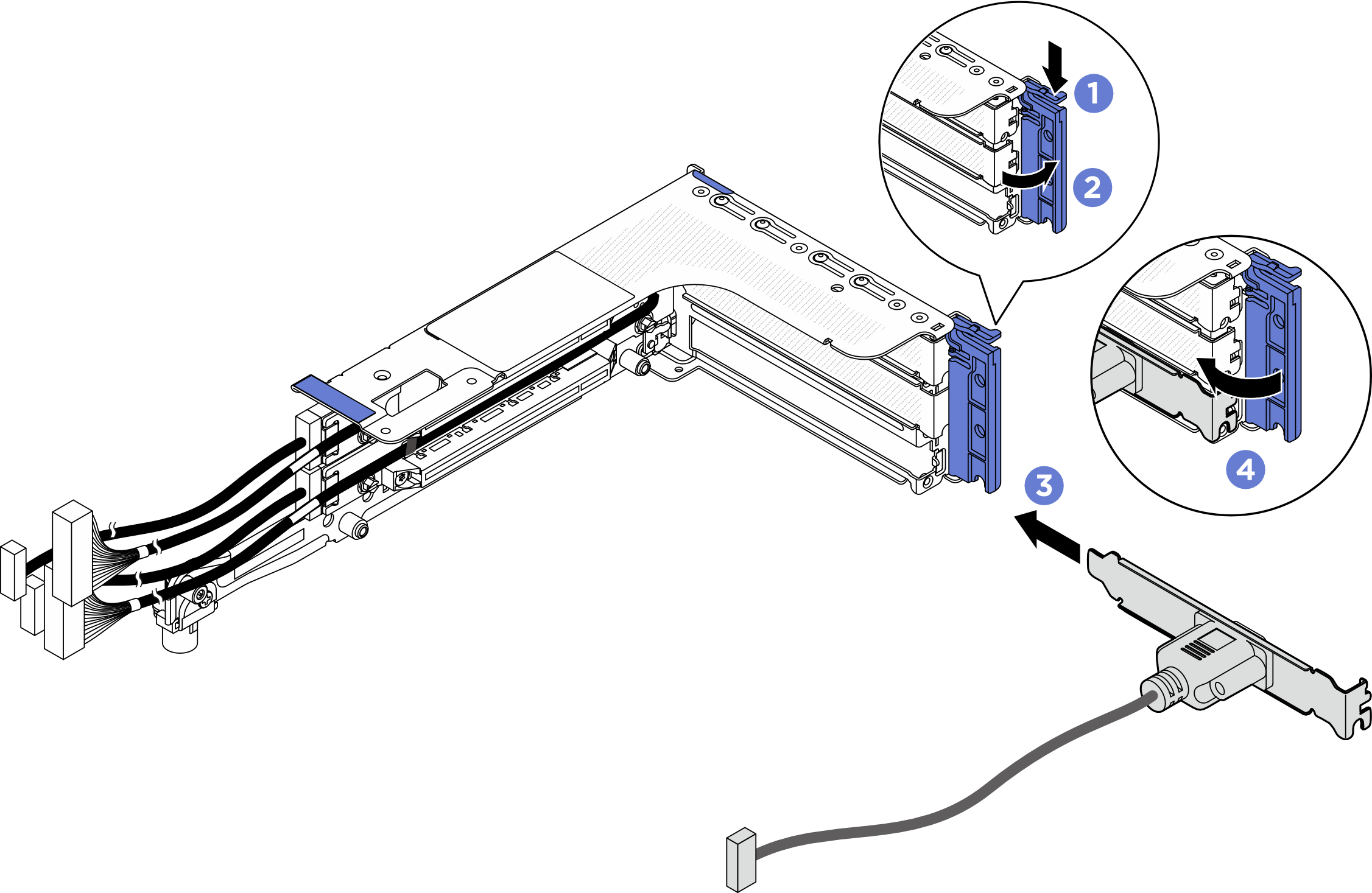

    Рис. 2. Установка модуля последовательного порта
    Installing the serial port module
    1. Откройте фиксирующую защелку на отсеке платы-адаптера Riser.
    2. Установите модуль последовательного порта в отсек платы-адаптера Riser.
    3. Закройте фиксирующую защелку и убедитесь в надежности установки модуля последовательного порта.
  4. Установите блок платы-адаптера Riser.

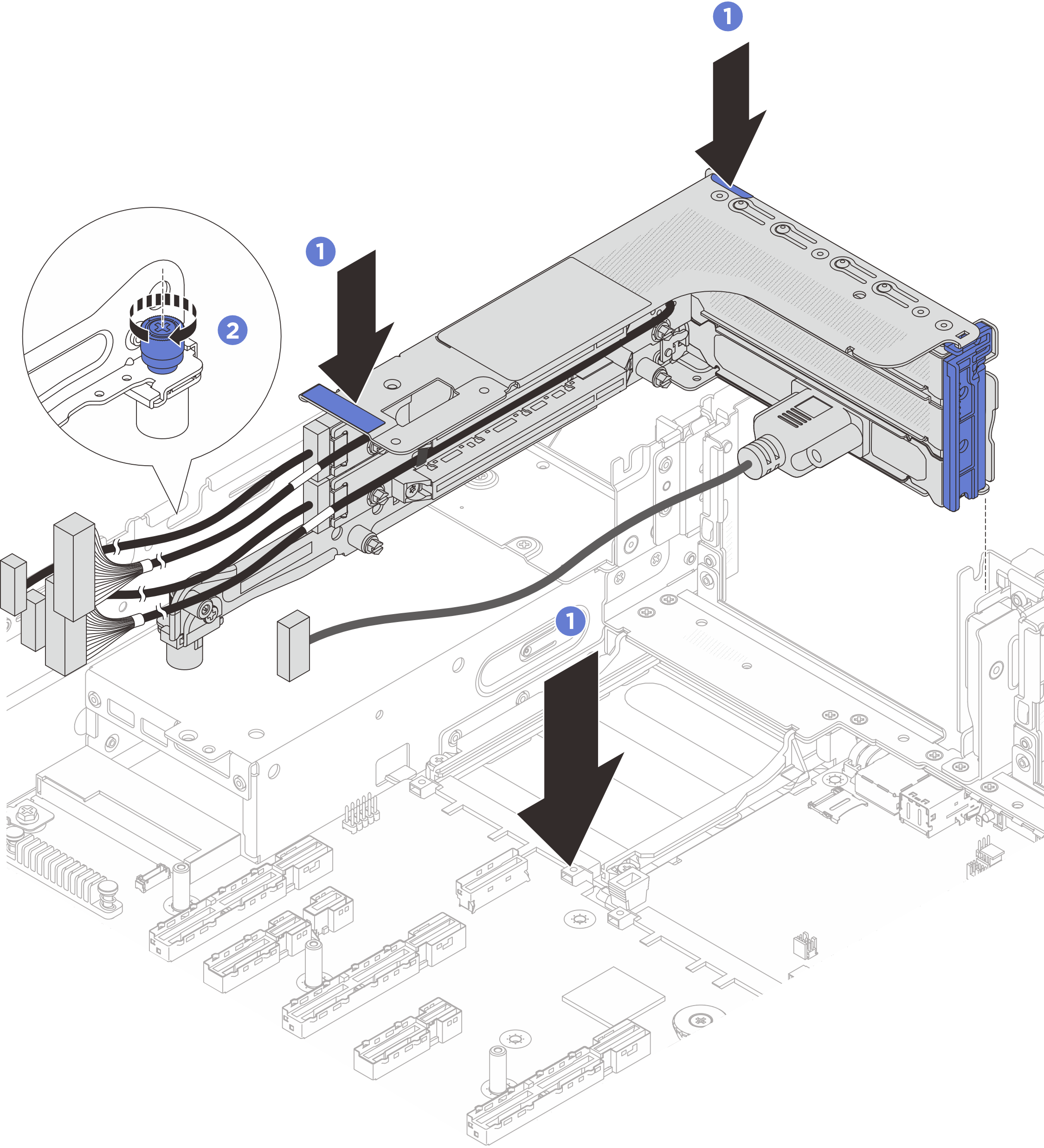

    Рис. 3. Установка блока платы-адаптера Riser
    Installing the riser assembly
    1. Опустите блок платы-адаптера Riser в раму.
    2. Закрепите отсек платы-адаптера Riser винтом.
    3. Подключите кабели платы-адаптера Riser и кабели адаптера PCIe к блоку материнской платы.
  5. Подключите кабель модуля последовательного порта к разъему модуля последовательного порта на блоке материнской платы. Сведения о расположении разъема см. в разделе Разъемы блока материнской платы

После завершения

  1. Завершите замену компонентов. См. раздел Завершение замены компонентов.

  2. На странице «Настройка UEFI» выберите Системные параметры > Устройства и порты ввода-вывода > Параметры перенаправление консоли. Измените значения параметров Перенаправление консоли и Перенаправление SP на Включено.

  3. Чтобы включить модуль последовательного порта в Linux или Microsoft Windows, выполните одно из следующих действий в зависимости от установленной операционной системы:
    Прим.
    Если функция «Перенаправление последовательного порта через локальную сеть» (SOL) или «Службы аварийного управления» (EMS) включена, последовательный порт в Linux и Microsoft Windows будет скрыт. Поэтому для использования последовательного порта в операционных системах для последовательных устройств функции SOL и EMS необходимо отключить.

    • В Linux:

      Откройте ipmitool и введите следующую команду, чтобы отключить перенаправление последовательного порта через локальную сеть (SOL):

      -I lanplus -H IP -U USERID -P PASSW0RD sol deactivate

    • В Microsoft Windows:

      1. Откройте ipmitool и введите следующую команду, чтобы отключить SOL:

        -I lanplus -H IP -U USERID -P PASSW0RD sol deactivate

      2. Откройте Windows PowerShell и введите следующую команду, чтобы отключить службы аварийного управления (EMS):

        Bcdedit /ems off

      3. Перезапустите сервер, чтобы убедиться, что настройка EMS вступит в силу.
