Instalación de la placa de E/S del sistema

Siga las instrucciones que aparecen en esta sección para instalar la placa de E/S del sistema, también conocida como módulo de control seguro del centro de datos (DC-SCM).

Acerca de esta tarea

Importante

Esta tarea debe ser realizada por técnicos de servicio expertos certificados por el servicio de Lenovo. No intente quitar ni instalar la pieza sin la capacitación y calificación adecuadas.

Atención

  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

Descarga de firmware y controlador: es posible que deba actualizar el firmware o el controlador después de sustituir un componente.

Procedimiento

  1. Ponga en contacto el envase antiestático que contiene la nueva pieza con cualquier superficie no pintada de la parte exterior del servidor. A continuación, saque la pieza nueva de la bolsa y colóquela en una superficie antiestática.
  2. Instale la tarjeta MicroSD que extrajo de la antigua placa de E/S del sistema en la nueva placa de E/S del sistema. Consulte Instalación de la tarjeta MicroSD.
  3. Instale la nueva placa de E/S del sistema en la placa del procesador.

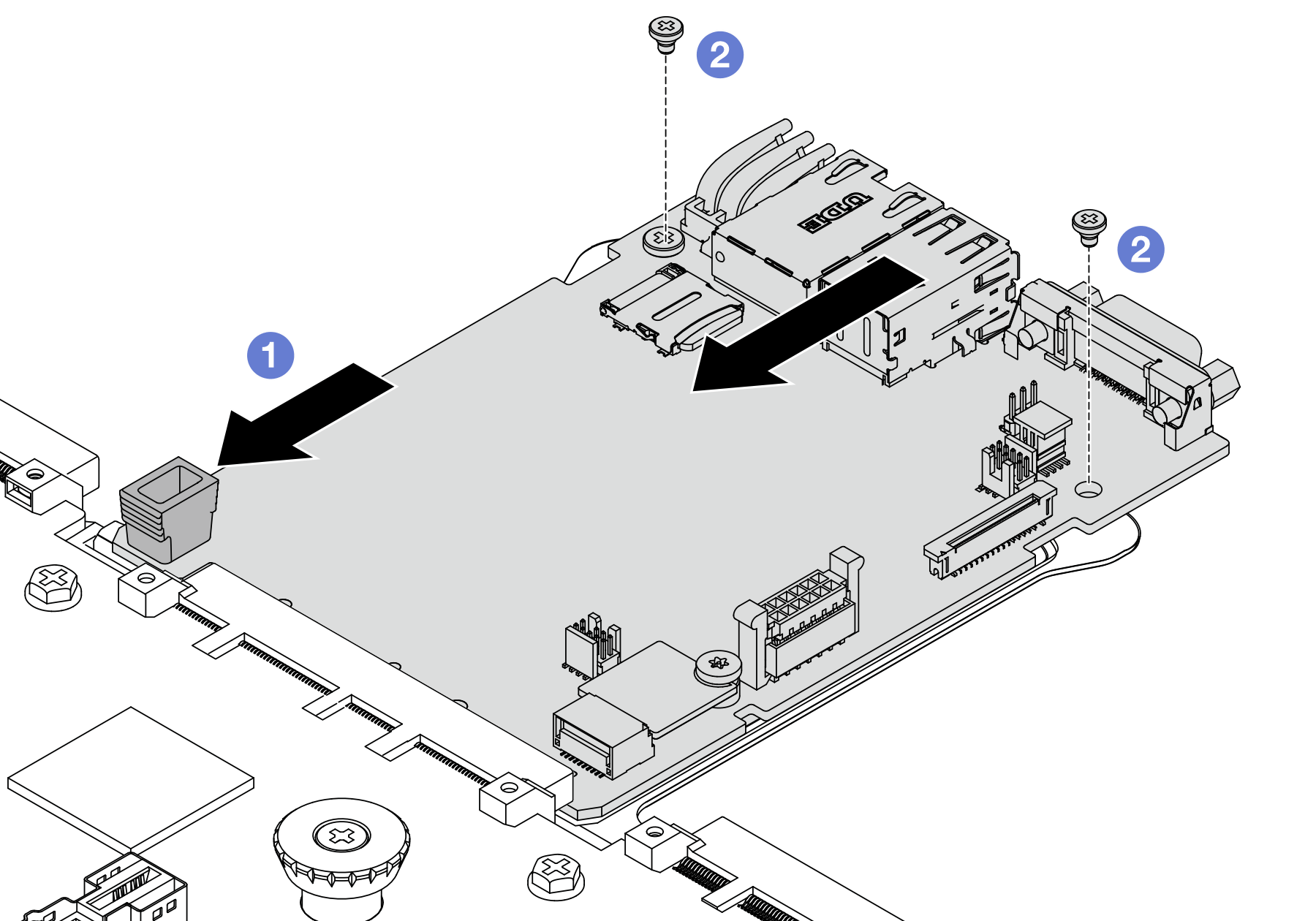

    Figura 1. Instalación de la placa de E/S del sistema en la placa del procesador
    Installing the system I/O board onto the processor board
    1. Alinee la placa de E/S del sistema con el conector de la placa del procesador y use ambas manos para empujar la placa de E/S del sistema e insertarla levemente en el conector.
      Nota
      Para evitar que el contacto de la placa de E/S del sistema se dañe, asegúrese de que la placa de E/S del sistema esté alineada correctamente con el conector de la placa del procesador y de que se mantenga lo más horizontal posible durante la inserción.
    2. Instale los tornillos para fijar la placa de E/S del sistema en su lugar.
  4. Instale el conjunto de la placa del sistema en el servidor.

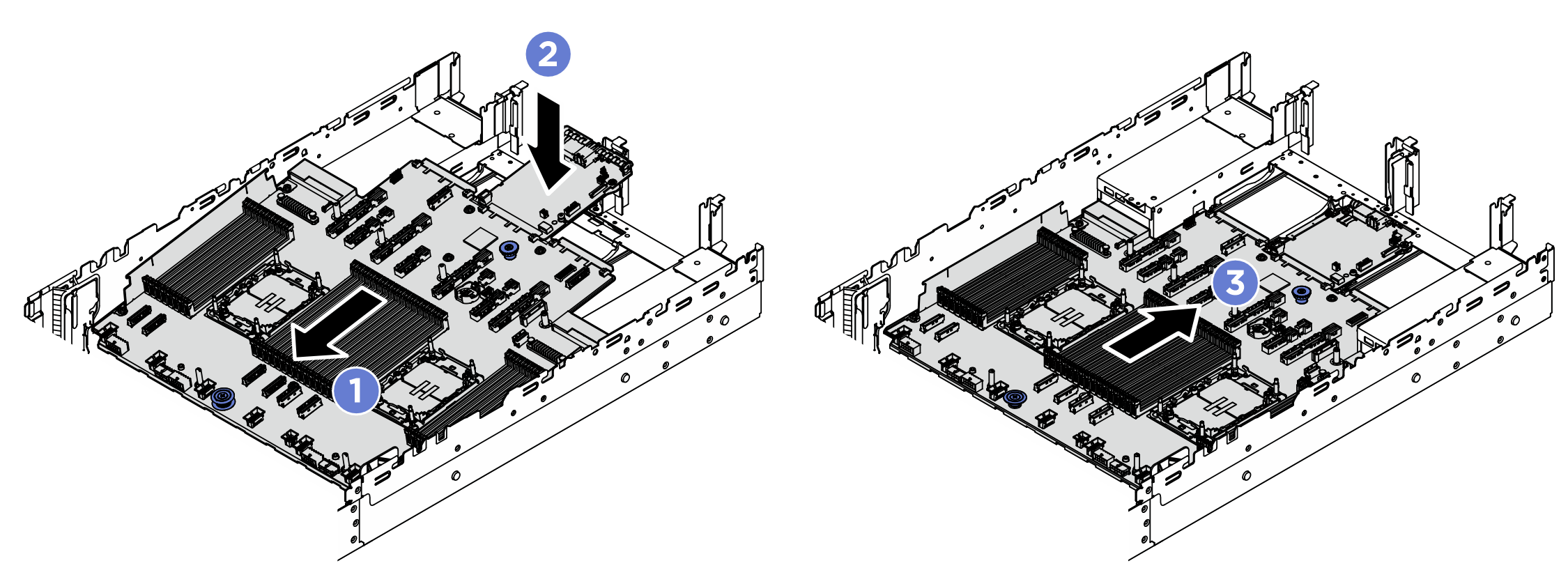

    Figura 2. Instalación del conjunto de la placa del sistema
    Installing the system board assembly
    1. Inserte el extremo frontal del conjunto de la placa del sistema hacia la parte frontal del chasis hasta que se detenga.
    2. Baje el otro extremo al interior del chasis.
    3. Deslice el conjunto de la placa del sistema hacia la parte trasera del chasis hasta que haga clic en su lugar. Asegúrese de que los conectores posteriores en la placa de E/S del sistema se inserten en los orificios correspondientes del panel posterior.

Después de finalizar

  1. Instale cualquier componente que haya extraído:

  2. Empuje las unidades de fuente de alimentación en su lugar. Asegúrese de que estén conectados al conjunto de la placa del sistema.

  3. Vuelva a conectar todos los cables necesarios a los mismos conectores del conjunto de la placa del sistema. Consulte Disposición interna de los cables.

  4. Asegúrese de que todos los componentes se hayan vuelto a montar correctamente y de que no haya quedado ninguna herramienta ni ningún tornillo flojo en el interior del servidor.

  5. Reinstalación del deflector de aire. Consulte Instalación del deflector de aire.

  6. Reinstale la cubierta superior. Consulte Instalación de la cubierta superior.

  7. Si el servidor se instaló en un bastidor, vuelva a instalar el servidor en el bastidor. Consulte Sustitución del servidor.

  8. Vuelva a conectar los cables externos y los cables de alimentación al servidor.
    Atención
    Para evitar daños en los componentes, conecte los cables de alimentación en último lugar.

  9. Encienda el servidor y los dispositivos periféricos. Consulte la sección Encendido del servidor.

  10. Opcionalmente, habilite el arranque seguro de UEFI. Consulte la sección Habilitación del arranque seguro de UEFI.

  • Ocultar/observar TPM
    TPM está habilitado de manera predeterminada para cifrar la transferencia de datos para la operación del sistema. De manera opcional, puede deshabilitar TPM utilizando Lenovo XClarity Essentials OneCLI.
  • Habilitación del arranque seguro de UEFI
    Opcionalmente, puede habilitar el arranque seguro de UEFI.
