Installation de la carte d’E-S système

Suivez les instructions de cette section pour installer la carte d'E-S système, également appelée module de contrôle sécurisé pour centre de données (DC-SCM).

À propos de cette tâche

Important

Cette tâche doit être effectuée par des techniciens qualifiés et certifiés par le service de maintenance Lenovo. N’essayez pas de retirer ou d’installer le composant si vous ne possédez pas de formation ou de qualification appropriée.

Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

Téléchargement du microprogramme et des pilotes : une fois un composant remplacé, il est possible que la mise à jour du microprogramme ou des pilotes soit requise.

Procédure

  1. Mettez l’emballage antistatique contenant le nouveau composant en contact avec une zone extérieure non peinte du serveur. Ensuite, déballez le nouveau composant et posez-le sur une surface de protection électrostatique.
  2. Installez la carte MicroSD retirée de l’ancienne carte d’E-S système sur la nouvelle carte d’E-S système. Pour plus d'informations, voir Installation de la carte MicroSD.
  3. Installez la nouvelle carte d’E-S système sur la carte du processeur.

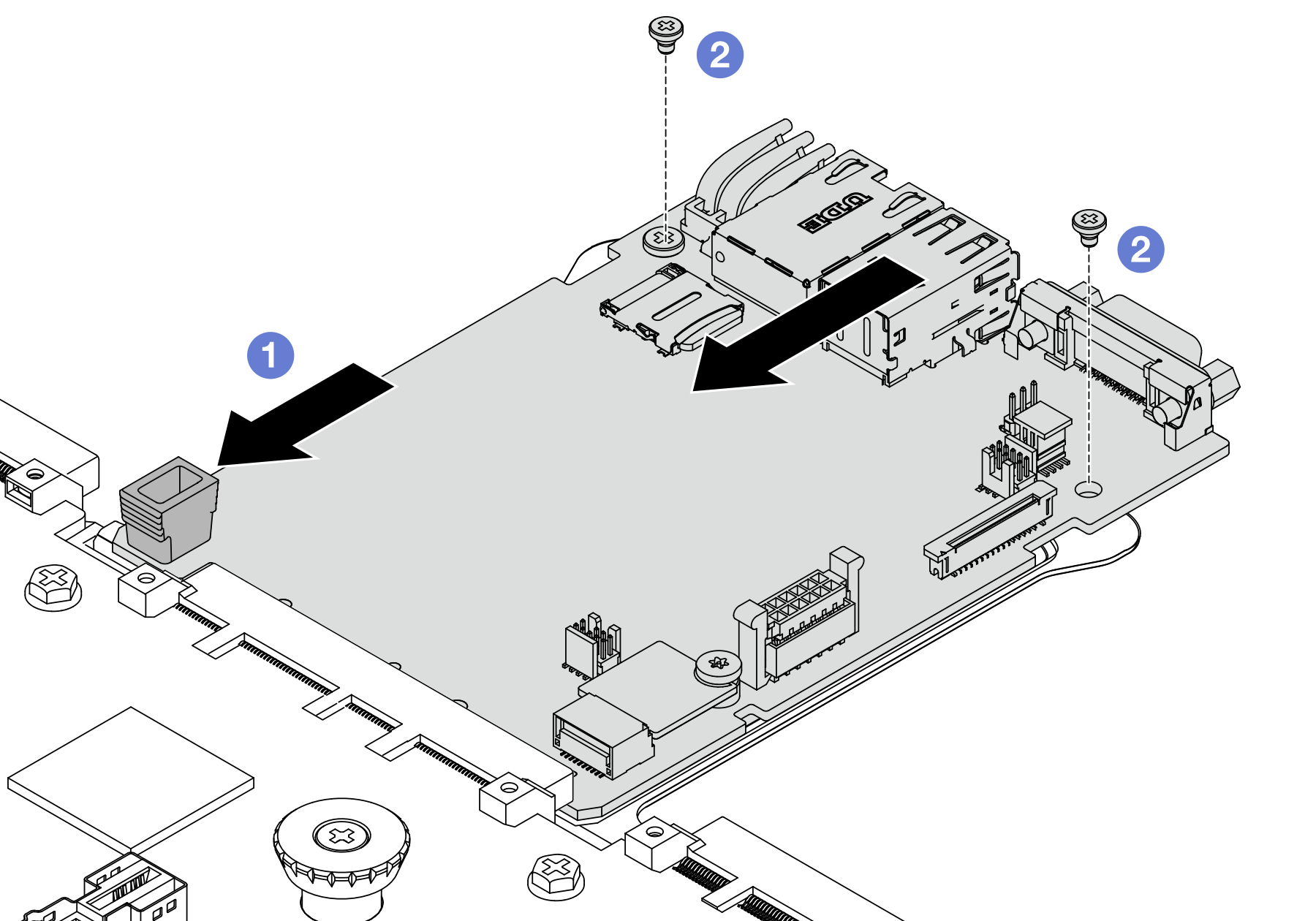

    Figure 1. Installation de la carte d’E-S système sur la carte du processeur
    Installing the system I/O board onto the processor board
    1. Alignez la carte d’E-S système sur le connecteur de la carte du processeur. À l’aide de vos deux mains, poussez la carte d’E-S système et insérez-la légèrement dans le connecteur.
      Remarque
      Afin de protéger la carte d’E-S système de tout dégât, assurez-vous que cette dernière est alignée correctement sur le connecteur de la carte du processeur. Sa position doit également demeurer aussi horizontale que possible lors de l’insertion.
    2. Installez les vis pour fixer la carte d’E-S système en position.
  4. Installez le bloc carte mère dans le serveur.

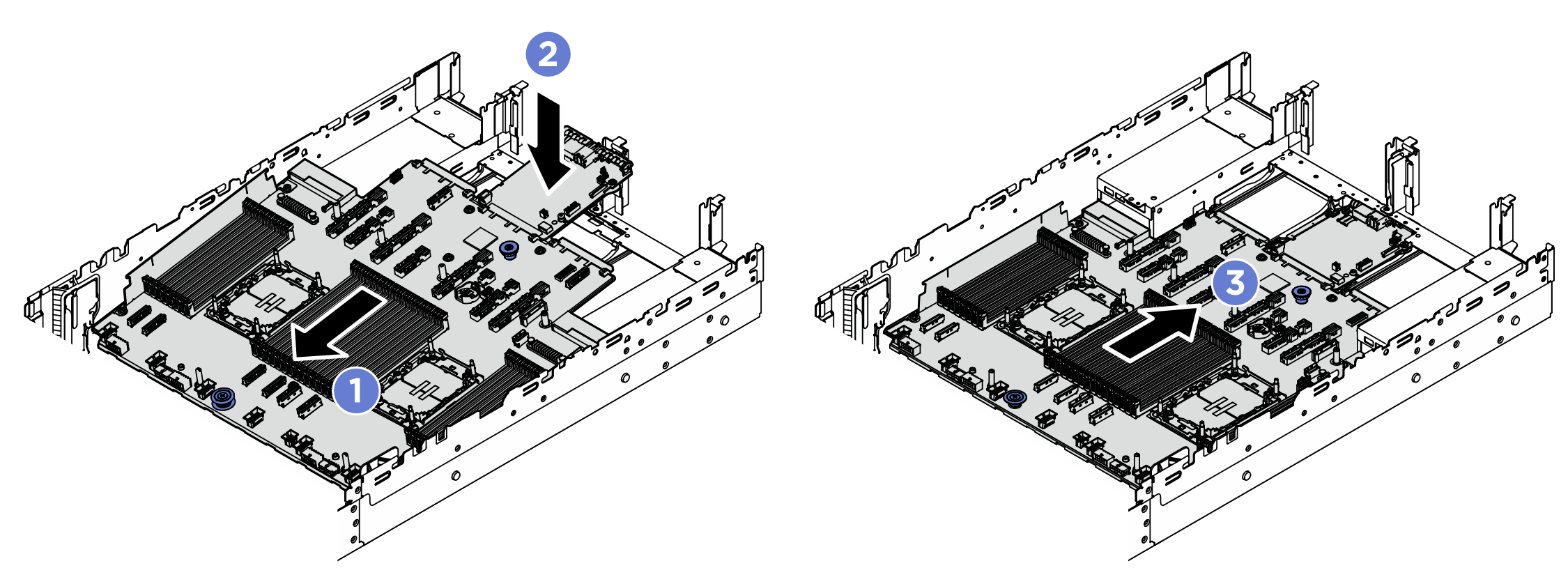

    Figure 2. Installation du bloc carte mère
    Installing the system board assembly
    1. Insérez l'extrémité avant du bloc carte mère vers l'avant du châssis, jusqu'à la butée.
    2. Abaissez l'autre extrémité dans le châssis.
    3. Faites glisser le bloc carte mère vers l'arrière du châssis, jusqu'à ce qu'il s'enclenche en place. Vérifiez que les connecteurs arrière de la nouvelle carte d’E-S système sont bien insérés dans les trous du panneau arrière correspondants.

Après avoir terminé

  1. Installez les composants que vous avez retirés :

  2. Poussez les bloc d’alimentation afin de les installer. Vérifiez qu’ils sont connectés au bloc carte mère.

  3. Reconnectez tous les câbles requis aux mêmes connecteurs du nouveau bloc carte mère. Voir Cheminement interne des câbles.

  4. Vérifiez que tous les composants ont été remontés correctement et que vous n’avez pas oublié d’outils ou de vis à l’intérieur du serveur.

  5. Réinstallez la grille d’aération. Voir Installation de la grille d’aération.

  6. Réinstallez le carter supérieur. Pour plus d'informations, voir Installation du carter supérieur.

  7. Si le serveur était installé dans une armoire, réinstallez-le dans l’armoire. Pour plus d'informations, voir Remplacement du serveur.

  8. Reconnectez les câbles externes et les cordons d’alimentation au serveur.
    Avertissement
    Pour éviter d'endommager les composants, connectez les cordons d’alimentation en dernier.

  9. Mettez le serveur et les périphériques sous tension. Voir Mise sous tension du serveur.

  10. Facultativement, vous pouvez activer l’amorçage sécurisé UEFI. Voir Activation de l'amorçage sécurisé UEFI.

  • Masquage/observation de TPM
    La stratégie TPM est activée par défaut afin de chiffrer les transferts de données pour le fonctionnement du système. En option, il est possible de désactiver le TPM à l’aide de Lenovo XClarity Essentials OneCLI.
  • Activation de l'amorçage sécurisé UEFI
    Si vous le souhaitez, vous pouvez activer l'amorçage sécurisé UEFI.
