Installation de l’adaptateur NIC de gestion

Suivez les instructions de cette section pour installer l'adaptateur NIC de gestion.

À propos de cette tâche

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

Téléchargement du microprogramme et des pilotes : une fois un composant remplacé, il est possible que la mise à jour du microprogramme ou des pilotes soit requise.

Procédure

  1. Mettez l’emballage antistatique contenant le nouveau composant en contact avec une zone extérieure non peinte du serveur. Ensuite, déballez le nouveau composant et posez-le sur une surface de protection électrostatique.
  2. Si un obturateur est installé, retirez-le.
  3. Installez l'adaptateur NIC de gestion.

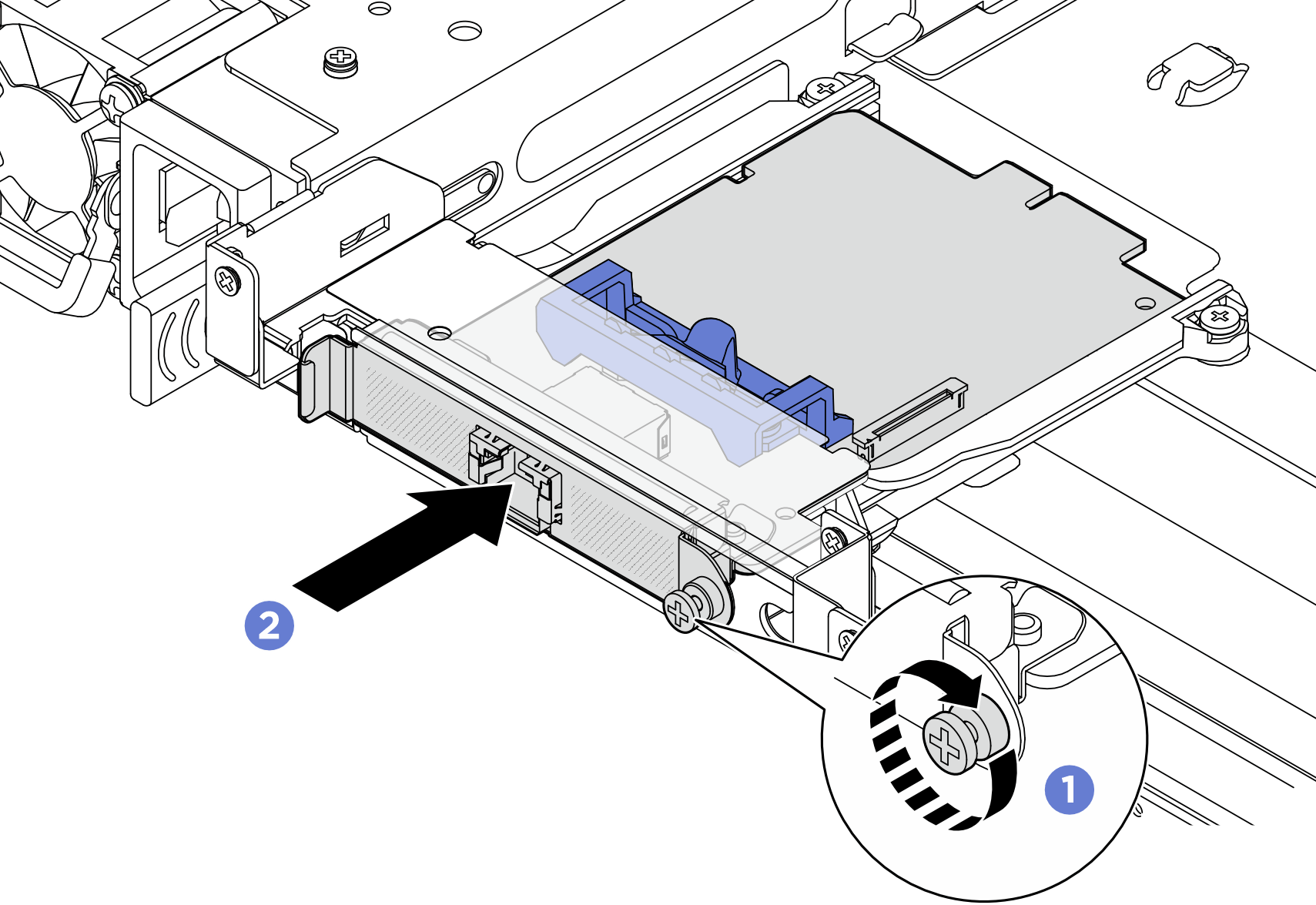

    Figure 1. Installation de l’adaptateur NIC de gestion
    Installing the management NIC adapter
    1. Glissez l'adaptateur NIC de gestion dans l'emplacement jusqu'à ce qu'il soit bien installé.
    2. Serrez la vis pour bien fixer l'adaptateur NIC de gestion.
  4. Connectez le câble à l'adaptateur NIC de gestion. Voir Cheminement interne des câbles.
  5. Réinstallez la carte mezzanine 2. Voir Installation d'un assemblage de cartes mezzanines arrière.

Après avoir terminé

  1. Terminez le remplacement des composants. Pour plus d’informations, voir Fin du remplacement des composants.

  2. Accédez au Lenovo XClarity Controller ; ensuite, sélectionnez Réseau dans Configuration BMC et activez le port Ethernet 2.

    Remarque
    Si le ThinkSystem V4 Management NIC Adapter Kit (adaptateur NIC de gestion) est installé sur le serveur, il n'est pas affiché dans la liste de cartes PCIe du logiciel de gestion de système, par exemple, XCC, LXPM, etc.
