安装管理 NIC 适配器

按照本节中的说明安装管理 NIC 适配器。

关于本任务

  • 请阅读安装准则和安全检查核对表以确保操作安全。

  • 关闭服务器和外围设备的电源，然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。

  • 为避免静电导致的系统中止和数据丢失，请在安装前将容易被静电损坏的组件放在防静电包装中，并在操作设备时使用静电释放腕带或其他接地系统。

固件和驱动程序下载：更换组件后，可能需要更新固件或驱动程序。

过程

  1. 以装有新部件的防静电包装接触服务器外部任何未上漆的表面。然后，从包装中取出新部件，并将其放在防静电平面上。
  2. 如果装有填充件，请将其卸下。
  3. 安装管理 NIC 适配器。

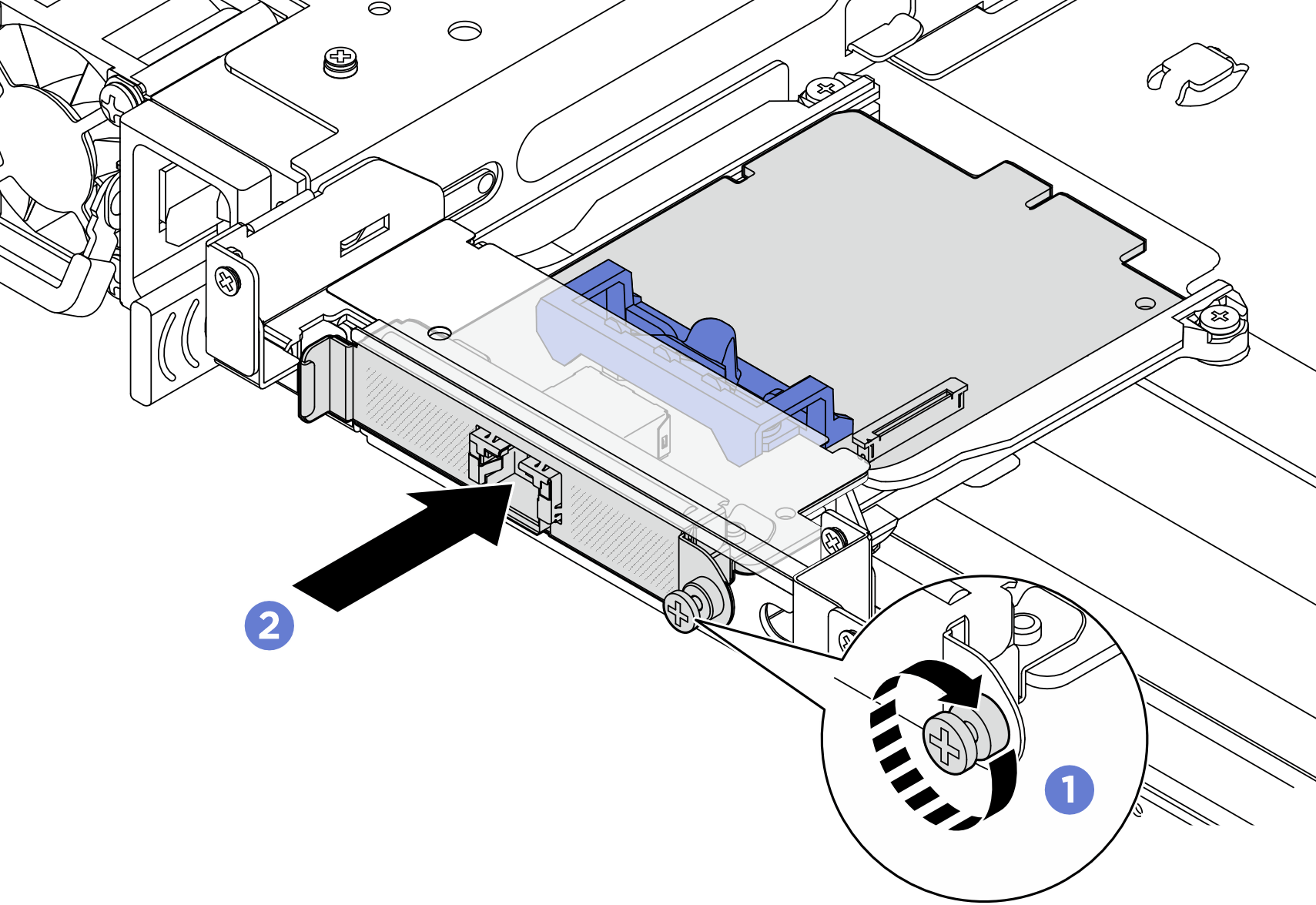

    图 1. 安装管理 NIC 适配器
    Installing the management NIC adapter
    1. 将管理 NIC 适配器推入插槽，直至其完全就位。
    2. 拧紧螺钉以固定管理 NIC 适配器。
  4. 将线缆连接到管理 NIC 适配器。请参阅内部线缆布放。
  5. 装回转接卡 2。请参阅安装背面转接卡组合件。

完成之后

  1. 完成部件更换。请参阅完成部件更换。

  2. 访问 Lenovo XClarity Controller；然后，在 BMC 配置中选择网络，并启用以太网端口 2。

    注
    如果服务器上安装了 ThinkSystem V4 Management NIC Adapter Kit（管理 NIC 适配器），XCC、LXPM 等系统管理软件的 PCIe 卡列表中将不会显示该组件。
