ติดตั้งอะแดปเตอร์ NIC การจัดการ

ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งอะแดปเตอร์ NIC การจัดการ

เกี่ยวกับงานนี้

  • อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

  • ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์

  • ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ

การดาวน์โหลดเฟิร์มแวร์และไดรเวอร์: คุณอาจต้องอัปเดตเฟิร์มแวร์หรือไดรเวอร์หลังจากเปลี่ยนส่วนประกอบ

ขั้นตอน

  1. ให้นำบรรจุภัณฑ์ป้องกันไฟฟ้าสถิตที่บรรจุชิ้นส่วนตัวใหม่ไปสัมผัสกับพื้นผิวที่ไม่มีการทาสีด้านนอกของเซิร์ฟเวอร์ จากนั้น นำชิ้นส่วนตัวใหม่ดังกล่าวออกจากบรรจุภัณฑ์แล้ววางบนพื้นผิวที่มีการป้องกันไฟฟ้าสถิต
  2. หากมีการติดตั้งแผงครอบ ให้ถอดออก
  3. ติดตั้งอะแดปเตอร์ NIC การจัดการ

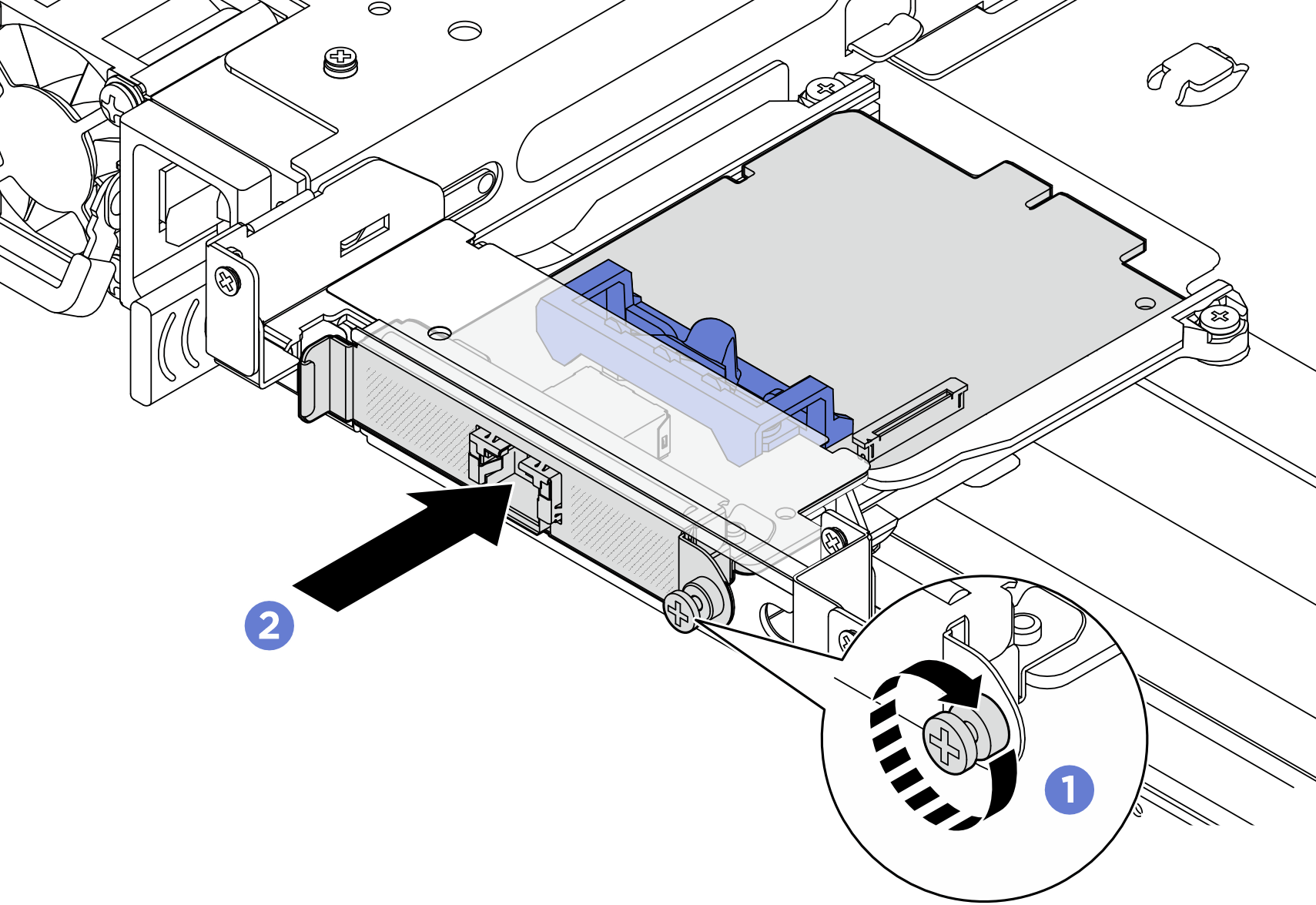

    รูปที่ 1. การติดตั้งอะแดปเตอร์ NIC การจัดการ
    Installing the management NIC adapter
    1. เลื่อนอะแดปเตอร์ NIC การจัดการลงในช่องเสียบจนกว่าจะเข้าที่พอดี
    2. ขันสกรูยึดให้แน่นเพื่อยึดอะแดปเตอร์ NIC การจัดการ
  4. เชื่อมต่อสายเข้ากับอะแดปเตอร์ NIC การจัดการ ดู การเดินสายภายใน
  5. ติดตั้งตัว 2 กลับเข้าที่ ดู ติดตั้งส่วนประกอบตัวยกด้านหลัง

หลังจากดำเนินการเสร็จ

  1. ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์ ดู ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์

  2. เข้าถึง Lenovo XClarity Controller จากนั้นเลือก Network ใน BMC Configuration และเปิดการใช้งาน Ethernet Port 2

    หมายเหตุ
    หากมีการติดตั้ง ThinkSystem V4 Management NIC Adapter Kit (อะแดปเตอร์ Management NIC) บนเซิร์ฟเวอร์ ระบบจะไม่แสดงในรายการการ์ด PCIe ของซอฟต์แวร์การจัดการระบบได้ เช่น XCC, LXPM และอื่นๆ
