Instalación del adaptador NIC de gestión

Siga las instrucciones que aparecen en esta sección para instalar el adaptador NIC de gestión.

Acerca de esta tarea

  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

Descarga de firmware y controlador: es posible que deba actualizar el firmware o el controlador después de sustituir un componente.

Procedimiento

  1. Ponga en contacto el envase antiestático que contiene la nueva pieza con cualquier superficie no pintada de la parte exterior del servidor. A continuación, saque la pieza nueva de la bolsa y colóquela en una superficie antiestática.
  2. Si hay instalado un relleno, extráigalo.
  3. Instale el adaptador NIC de gestión.

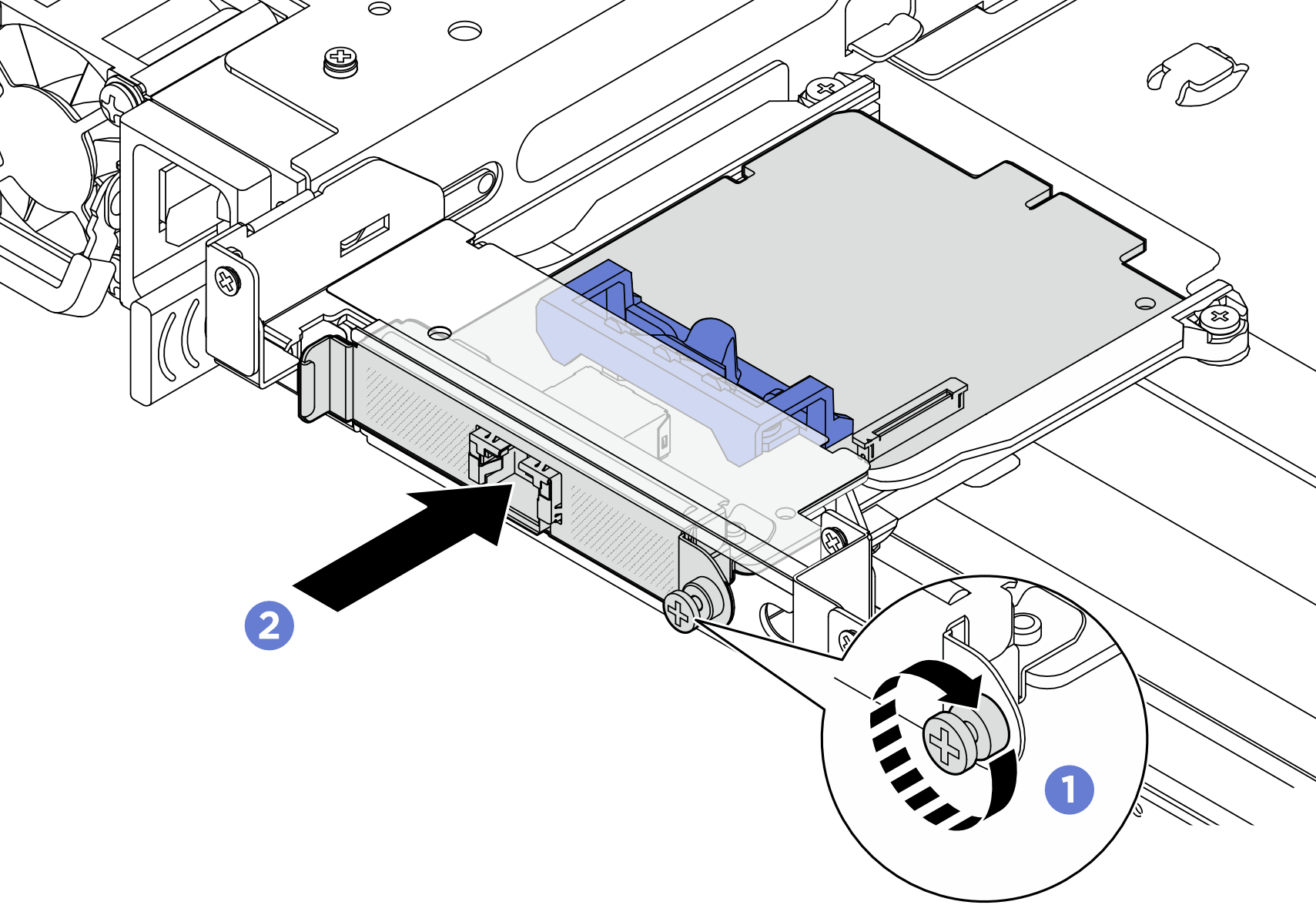

    Figura 1. Instalación del adaptador NIC de gestión
    Installing the management NIC adapter
    1. Deslice el adaptador NIC de gestión en la ranura hasta que quede bien colocado.
    2. Apriete el tornillo para fijar el adaptador NIC de gestión.
  4. Conecte el cable al adaptador NIC de gestión. Consulte Disposición interna de los cables.
  5. Vuelva a instalar la tarjeta de expansión 2. Consulte Instalación de un conjunto de expansión posterior.

Después de finalizar

  1. Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.

  2. Acceda a Lenovo XClarity Controller; luego, seleccione Red en Configuración de BMC y habilite Puerto Ethernet 2.

    Nota
    Si ThinkSystem V4 Management NIC Adapter Kit (adaptador NIC de gestión) está instalado en el servior, no se mostrará en la lista de tarjetas PCIe del software de gestión del sistema, como XCC, LXPM, entre otros.
