安裝管理 NIC 配接卡

請依照本節中的指示安裝管理 NIC 配接卡。

關於此作業

  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

  • 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。

  • 將靜電敏感元件保存在防靜電保護袋中，直到安裝時才取出，且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統，以避免暴露於靜電之中，否則可能導致系統停止運轉和資料遺失。

韌體和驅動程式下載：更換元件後，您可能需要更新韌體或驅動程式。

程序

  1. 將裝有新零件的防靜電保護袋與伺服器外部任何未上漆的表面進行接觸。然後從保護袋中取出新零件，並將其放置在防靜電表面上。
  2. 如果已安裝填充板，請將其卸下。
  3. 安裝管理 NIC 配接卡。

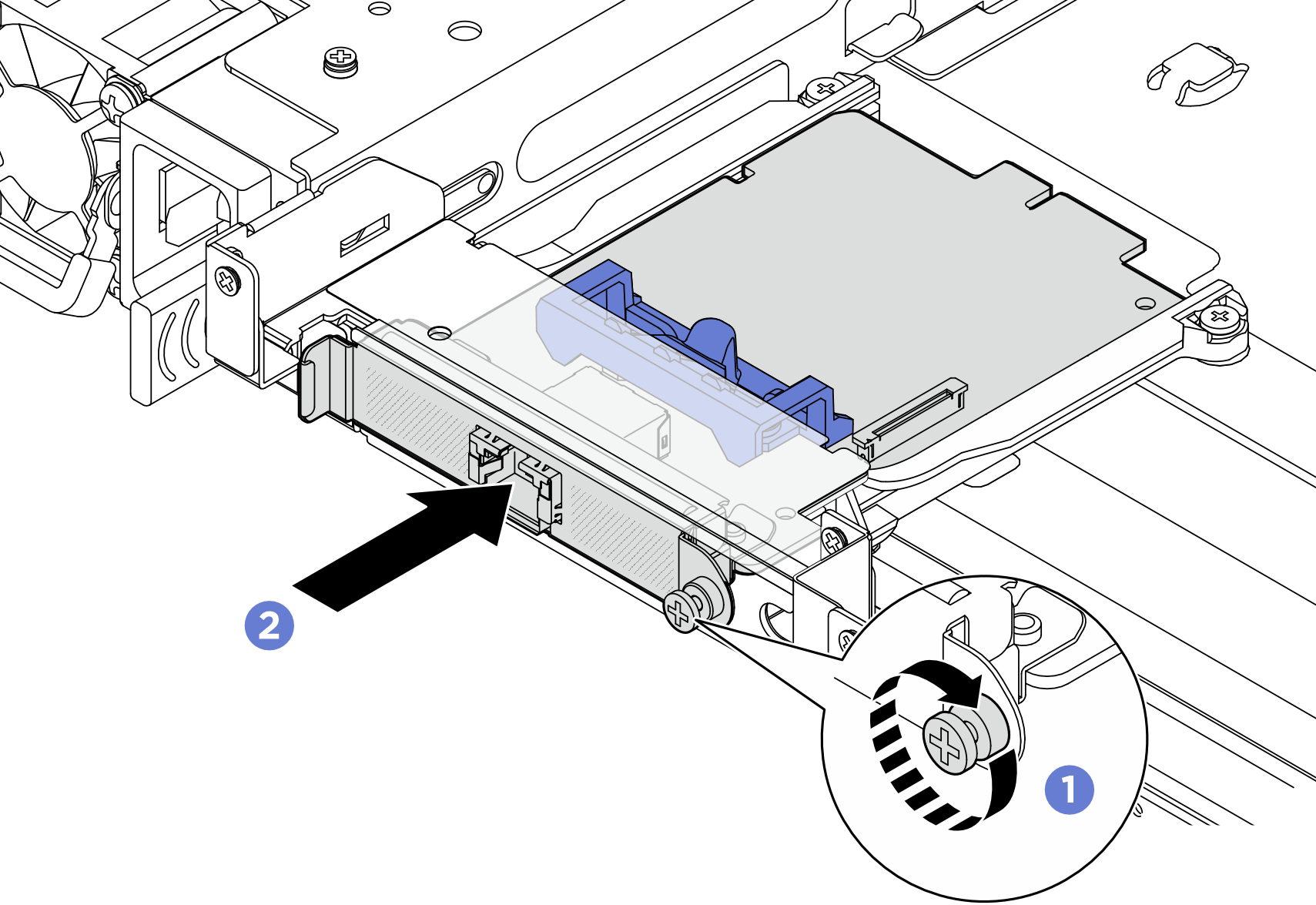

    圖 1. 安裝管理 NIC 配接卡
    Installing the management NIC adapter
    1. 將管理 NIC 配接卡滑入插槽，直到完全安裝到位。
    2. 鎖緊螺絲以固定管理 NIC 配接卡。
  4. 將纜線連接到管理 NIC 配接卡。請參閱內部纜線佈線。
  5. 重新安裝擴充卡組件 2。請參閱安裝背面擴充卡組件。

在您完成之後

  1. 完成零件更換請參閱完成零件更換。

  2. 存取 Lenovo XClarity Controller，然後選取 BMC 配置中的網路並啟用乙太網路埠 2。

    註
    如果伺服器上安裝了ThinkSystem V4 Management NIC Adapter Kit（管理 NIC 配接卡），XCC、LXPM 等系統管理軟體的 PCIe 卡清單中將不會顯示該配接卡。
