Installazione della scheda I/O di sistema

Seguire le istruzioni riportate in questa sezione per installare la scheda I/O di sistema, nota anche come DC-SCM (Datacenter Secure Control Module).

Informazioni su questa attività

Importante

Questa attività deve essere eseguita da tecnici qualificati certificati dall'assistenza Lenovo. Non tentare di rimuovere o installare la parte senza una formazione e una qualifica adeguate.

Attenzione

  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

Download di firmware e driver: potrebbe essere necessario aggiornare il firmware o il driver dopo la sostituzione di un componente.

Procedura

  1. Mettere a contatto l'involucro antistatico che contiene la nuova parte con una superficie non verniciata esterna al server. Quindi, estrarre la nuova parte dalla confezione e collocarla su una superficie antistatica.
  2. Installare la scheda MicroSD rimossa dalla scheda I/O di sistema vecchia su quella nuova. Vedere Installazione della scheda MicroSD.
  3. Installare la nuova scheda I/O di sistema sulla scheda del processore.

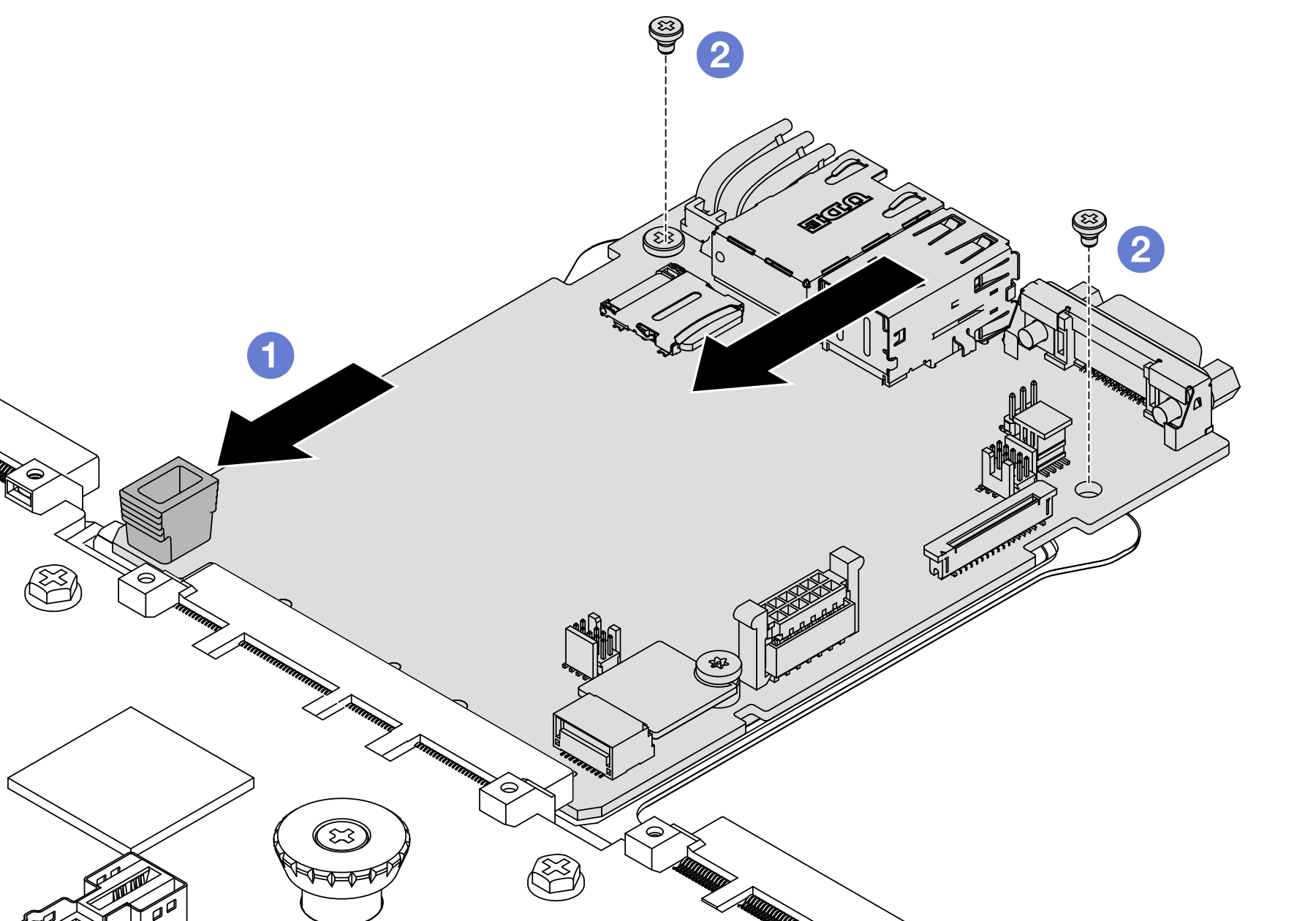

    Figura 1. Installazione della scheda I/O di sistema sulla scheda del processore
    Installing the system I/O board onto the processor board
    1. Allineare la scheda I/O di sistema al connettore sulla scheda del processore e utilizzare entrambe le mani per spingere la scheda I/O di sistema e inserirla delicatamente nel connettore.
      Nota
      Per evitare che il contatto della scheda I/O di sistema venga danneggiato, assicurarsi che la scheda I/O di sistema sia allineata correttamente al connettore sulla scheda del processore e venga mantenuta il più possibile in posizione orizzontale durante l'inserimento.
    2. Installare le viti per fissare la scheda I/O di sistema in posizione.
  4. Installare l'assieme della scheda di sistema nel server.
    Figura 2. Installazione dell'assieme della scheda di sistema
    Installing the system board assembly
    1. Inserire l'estremità anteriore dell'assieme della scheda di sistema verso la parte anteriore dello chassis, finché non si blocca.
    2. Abbassare l'altra estremità nello chassis.
    3. Far scorrere l'assieme della scheda di sistema verso la parte posteriore dello chassis, finché non scatta in posizione. Verificare che i connettori posteriori sulla scheda I/O di sistema siano inseriti nei fori corrispondenti nel pannello posteriore.

Dopo aver terminato

  1. Installare tutti i componenti precedentemente rimossi:

  2. Spingere le unità di alimentazione in posizione. Verificare che siano collegate all'assieme della scheda di sistema.

  3. Ricollegare tutti i cavi richiesti agli stessi connettori sull'assieme della scheda di sistema. Vedere Instradamento dei cavi interni.

  4. Accertarsi che tutti i componenti siano stati riassemblati correttamente e che all'interno del server non siano rimasti utensili o viti non utilizzate.

  5. Reinstallare il deflettore d'aria. Vedere Installazione del deflettore d'aria.

  6. Reinstallare il coperchio superiore. Vedere Installazione del coperchio superiore.

  7. Se il server era installato in un rack, reinstallare il server nel rack. Vedere Sostituzione del server.

  8. Ricollegare al server i cavi esterni e i cavi di alimentazione.
    Attenzione
    Per evitare danni ai componenti, collegare i cavi di alimentazione per ultimi.

  9. Accendere il server e le periferiche. Vedere Accensione del server.

  10. Abilitare l'avvio sicuro UEFI (facoltativo). Vedere Abilitazione dell'avvio sicuro UEFI.
