Rimozione della scheda I/O di sistema

Seguire le istruzioni riportate in questa sezione per rimuovere la scheda I/O di sistema, nota anche come DC-SCM (Datacenter Secure Control Module).

Informazioni su questa attività

Importante
  • Questa attività deve essere eseguita da tecnici qualificati certificati dall'assistenza Lenovo. Non tentare di rimuovere o installare la parte senza una formazione e una qualifica adeguate.

  • Quando si rimuovono i moduli di memoria, etichettare il numero di slot di ciascun modulo di memoria, rimuovere quindi tutti i moduli di memoria dall'assieme della scheda di sistema e metterli da parte su una superficie antistatica per la reinstallazione.

  • Quando si scollegano i cavi, annotare i cavi e i connettori a cui è collegato il cavo e utilizzare l'elenco di controllo per il cablaggio, una volta installato il nuovo assieme della scheda di sistema.

Attenzione
  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

Avvertenza
Componenti mobili pericolosi. Tenere lontani dita e altre parti del corpo.
This label indicates hazardous moving parts nearby and warns users and servicers to keep fingers and other body parts away.
Avvertenza

Attention/Caution/Danger icon, warning users and servicers of a hot surface nearby
I dissipatori di calore e i processori potrebbero essere molto caldi. Spegnere il server e attendere alcuni minuti per lasciare raffreddare il server prima di rimuovere il relativo coperchio.
S002
disconnect all power
Avvertenza
Il pulsante di controllo dell'alimentazione sul dispositivo e l'interruttore di alimentazione sull'alimentatore non tolgono la corrente elettrica fornita al dispositivo. Il dispositivo potrebbe anche disporre di più di un cavo di alimentazione. Per eliminare completamente la corrente elettrica dal dispositivo, assicurarsi che tutti i cavi di alimentazione siano scollegati dalla fonte di alimentazione.

Procedura

  1. Effettuare i preparativi per questa attività.
    1. Registrare tutte le informazioni sulla configurazione del sistema, come gli indirizzi IP, i VPD (Vital Product Data), il tipo di macchina, il modello, il numero di serie, l'UUID (Universally Unique Identifier) e il tag asset del server di Lenovo XClarity Controller.
    2. Salvare la configurazione di sistema su un dispositivo esterno con Lenovo XClarity Essentials.
    3. Salvare il log eventi di sistema sul supporto esterno.
    4. Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.
    5. Se il server è installato in un rack, estrarre il server facendolo scorrere sulle guide di scorrimento del rack per accedere al coperchio superiore oppure rimuovere il server dal rack. Vedere Sostituzione del server.
    6. Rimuovere il coperchio superiore. Vedere Rimozione del coperchio superiore.
    7. Rimuovere il deflettore d'aria. Vedere Rimozione del deflettore d'aria.
    8. Rimuovere la gabbia delle ventole del sistema. Vedere Rimozione dell'alloggiamento della ventola del sistema.
    9. Prendere nota dei punti in cui i cavi si collegano all'assieme della scheda di sistema e quindi scollegare tutti i cavi.
      Attenzione
      Per evitare di danneggiare l'assieme della scheda di sistema, assicurarsi di seguire le istruzioni riportate in Instradamento dei cavi interni quando si scollegano i cavi dall'assieme della scheda di sistema.
    10. Rimuovere tutti i seguenti componenti, se installati, e conservarli in un luogo sicuro e antistatico.
    11. Estrarre delicatamente le unità di alimentazione. Verificare che siano scollegati dall'assieme della scheda di sistema.
  2. Rimuovere l'assieme della scheda di sistema.

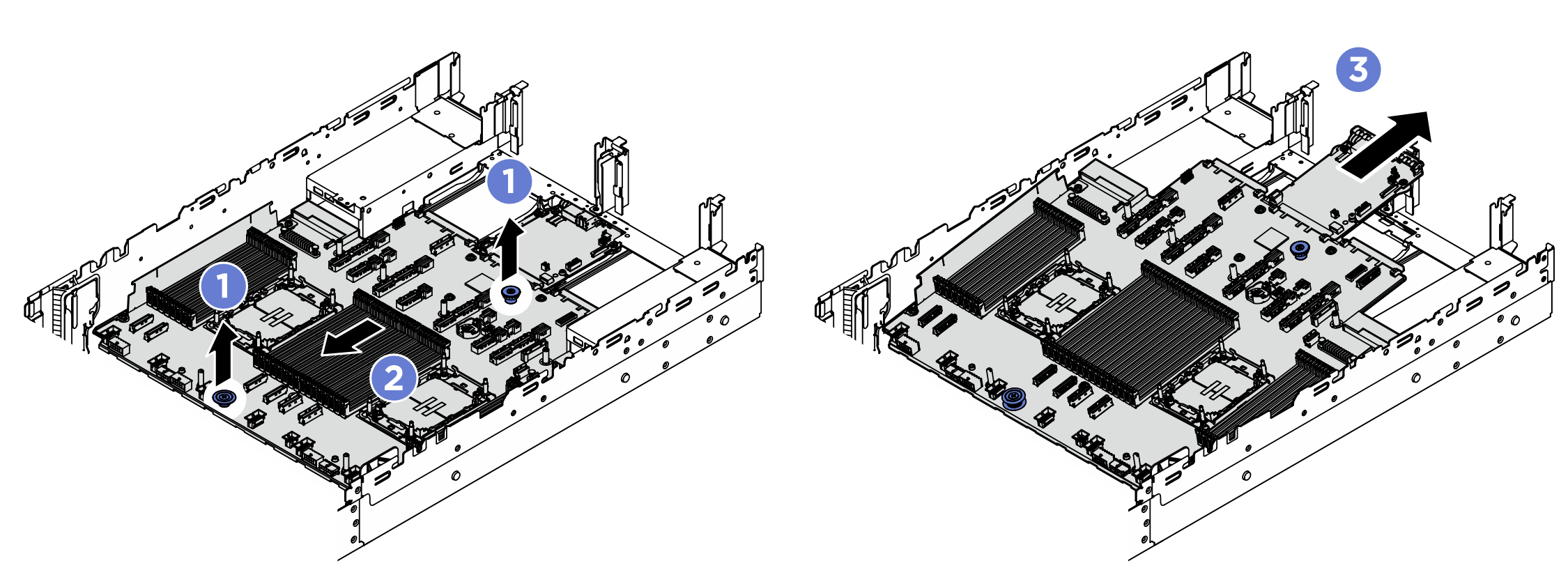

    Figura 1. Rimozione dell'assieme della scheda di sistema
    system board assembly removal
    1. Sollevare contemporaneamente le due maniglie.
    2. Far scorrere l'assieme della scheda di sistema verso la parte anteriore dello chassis, finché non si blocca.
    3. Inclinare e sollevare l'assieme della scheda di sistema per estrarlo dallo chassis.
  3. Separare la scheda I/O di sistema dalla scheda del processore.
    Nota
    Per evitare che il contatto della scheda I/O di sistema venga danneggiato, afferrare la maniglia sulla scheda I/O di sistema ed estrarla verso l'esterno. Durante l'estrazione assicurarsi che la scheda I/O di sistema rimanga il più possibile in posizione orizzontale.

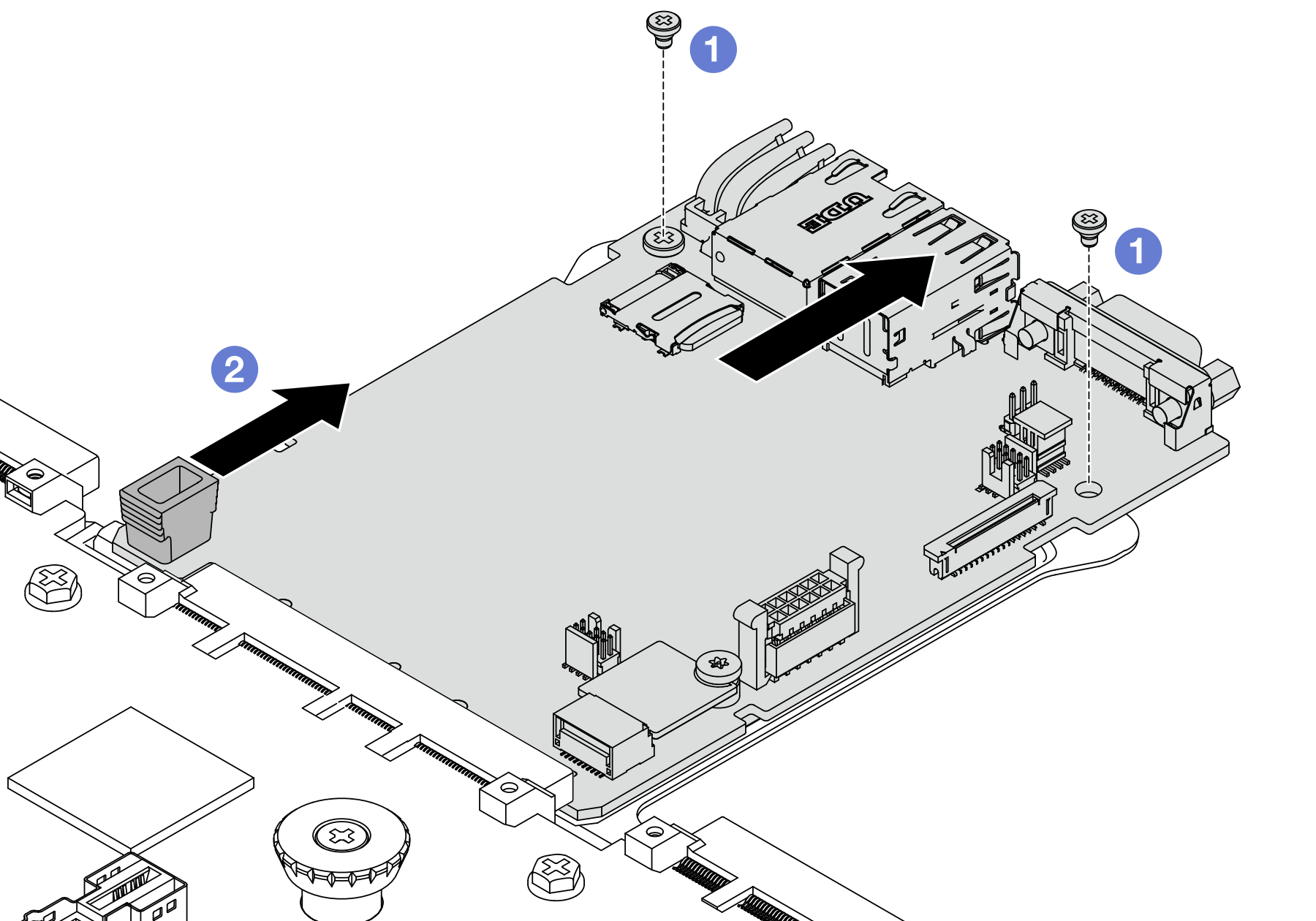

    Figura 2. Separazione della scheda I/O di sistema dalla scheda del processore
    Separating the system I/O board from the processor board
    1. Rimuovere le viti che fissano la scheda I/O di sistema.
    2. Afferrare la maniglia e far scorrere la scheda I/O di sistema verso la parte posteriore per sganciarla dalla scheda del processore.
  4. Rimuovere la scheda MicroSD dalla scheda I/O di sistema. Vedere Rimozione della scheda MicroSD.

Dopo aver terminato

  • Se viene richiesto di restituire il componente o il dispositivo opzionale, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio per la spedizione forniti con il prodotto.
