Retrait des taquets de l’armoire

Suivez les instructions de cette section pour retirer les loquets de l'armoire.

À propos de cette tâche

Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

Procédure

  1. Préparez-vous à cette tâche.
    1. Si le serveur est installé dans une armoire, faites sortir le serveur en le faisant glisser sur les glissières de l’armoire afin d’accéder au carter supérieur, ou retirez le serveur de l’armoire. Voir Remplacement du serveur.
    2. Retirez le carter supérieur. Voir Retrait du carter supérieur.
    3. Retirez la grille d’aération. Voir Retrait de la grille d’aération.
    4. Retirez le boîtier du ventilateur système. Voir Retrait du boîtier de ventilateur système.
  2. Débranchez le câble du taquet d’armoire du bloc carte mère.
    Avertissement
    Pour éviter d'endommager le bloc carte mère, assurez-vous de suivre les instructions de Cheminement interne des câbles lorsque vous déconnectez les câbles du bloc carte mère.
  3. Retirez le dispositif de retenue de câble.

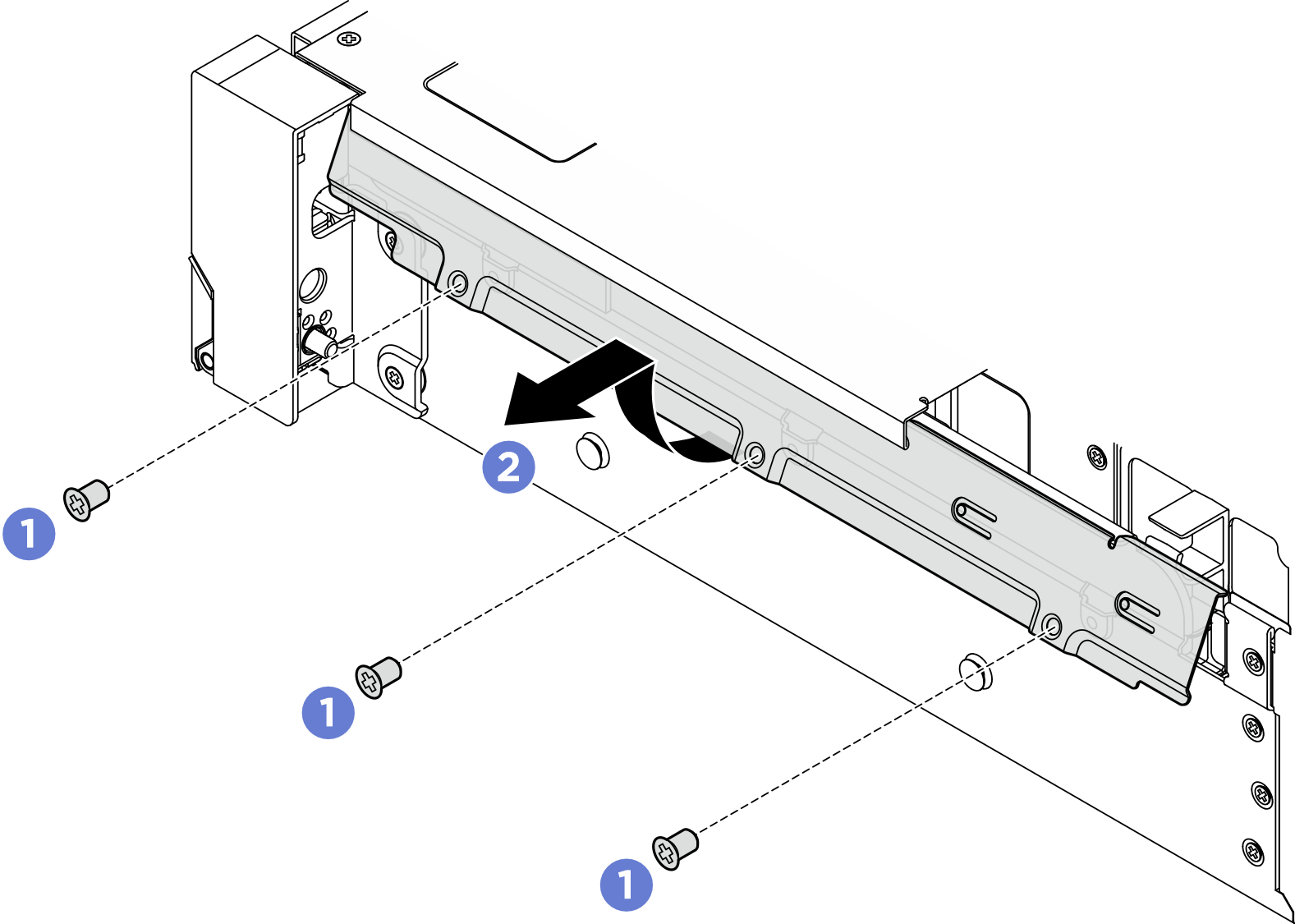

    Figure 1. Retrait du dispositif de retenue du câble
    Removing the cable retainer
    1. Retirez les vis qui fixent le dispositif de retenue de câble sur le côté du serveur.
    2. Faites pivoter la partie inférieure du dispositif de retenue de câble et retirez-le du châssis.
  4. Retirez les vis de fixation du taquet d'armoire.

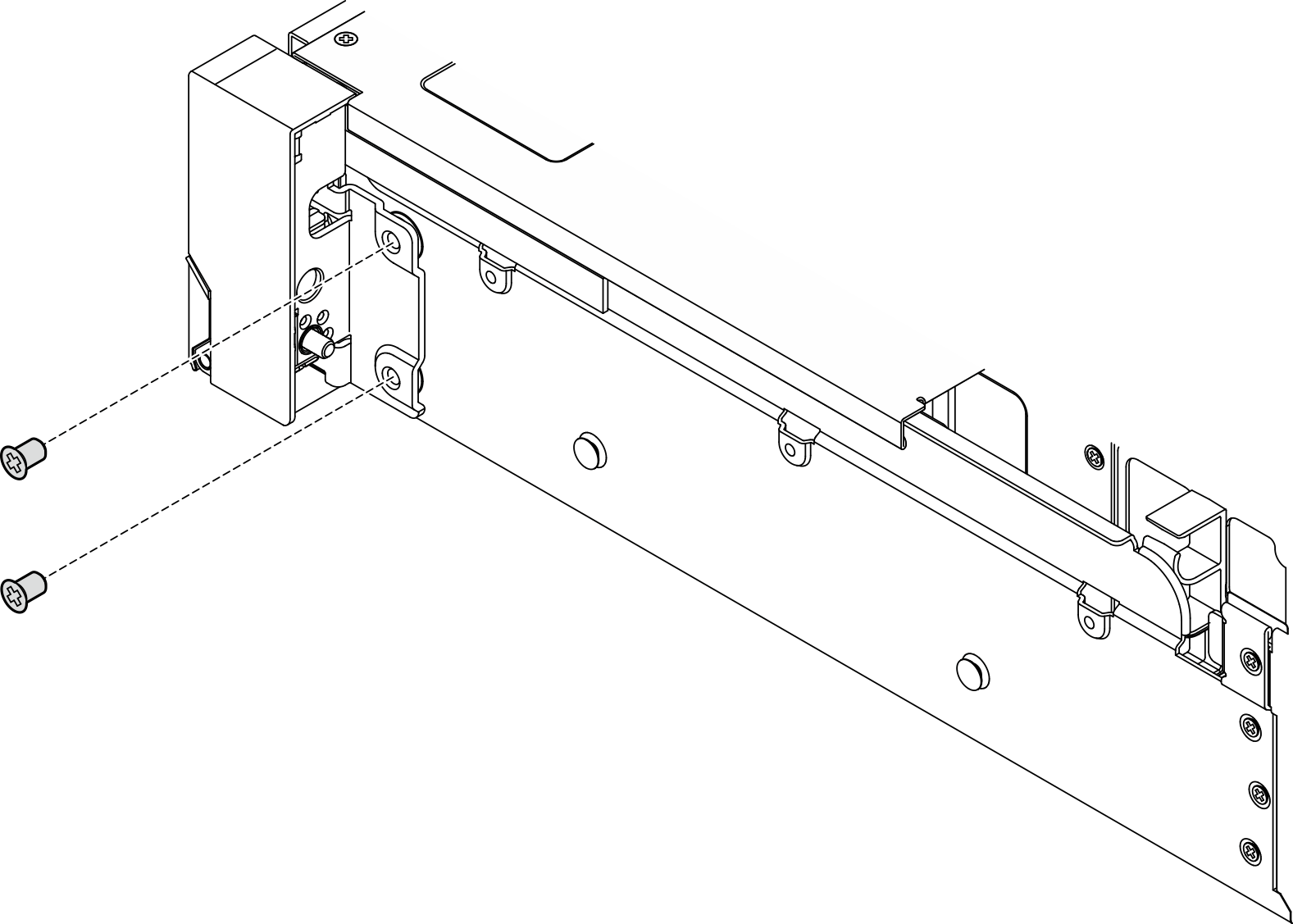

    Figure 2. Retrait des vis
    Removing the screws
  5. Faites légèrement coulisser le taquet d’armoire vers l’avant, puis retirez-le du châssis.

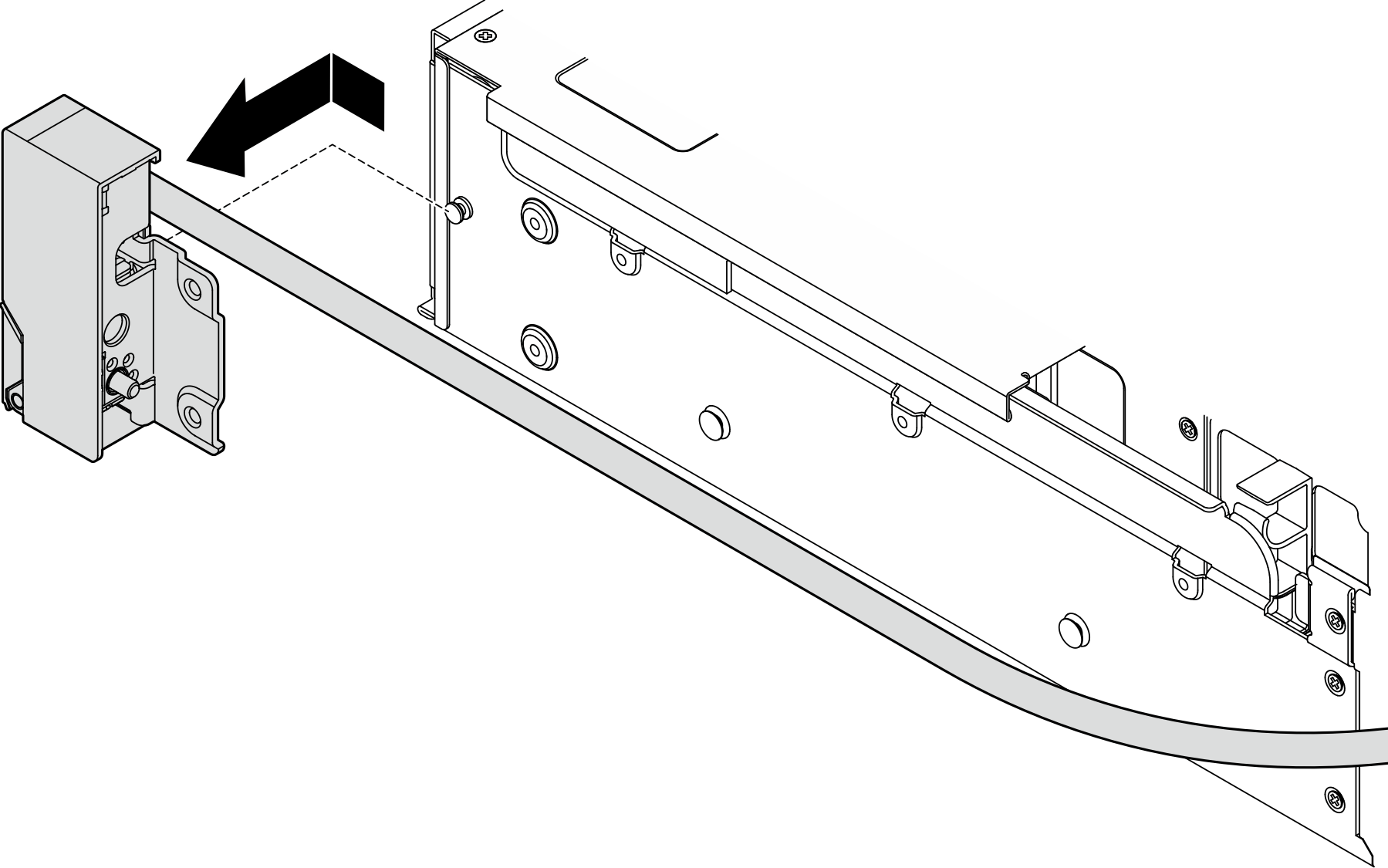

    Figure 3. Retrait du taquet d’armoire
    Removing the rack latch

Après avoir terminé

Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
