卸下机架滑锁

按照本节中的说明卸下机架滑锁。

关于本任务

注意
  • 请阅读安装准则安全检查核对表以确保操作安全。

  • 关闭服务器和外围设备的电源,然后拔下电源线和所有外部线缆。请参阅关闭服务器电源

  • 为避免静电导致的系统中止和数据丢失,请在安装前将容易被静电损坏的组件放在防静电包装中,并在操作设备时使用静电释放腕带或其他接地系统。

过程

  1. 为本任务做好准备。
    1. 如果服务器安装在机架中,请在机架滑动导轨上滑出服务器,以便对顶盖执行操作或将服务器从机架中卸下。请参阅更换服务器
    2. 卸下顶盖。请参阅卸下顶盖
    3. 卸下导风罩。请参阅卸下导风罩
    4. 卸下系统风扇架。请参阅卸下系统风扇架
  2. 从主板组合件上拔下机架滑锁上的线缆。
    注意
    为避免损坏主板组合件,从主板组合件上拔下线缆时,请务必遵循内部线缆布放中的说明操作。
  3. 卸下线缆固定器。

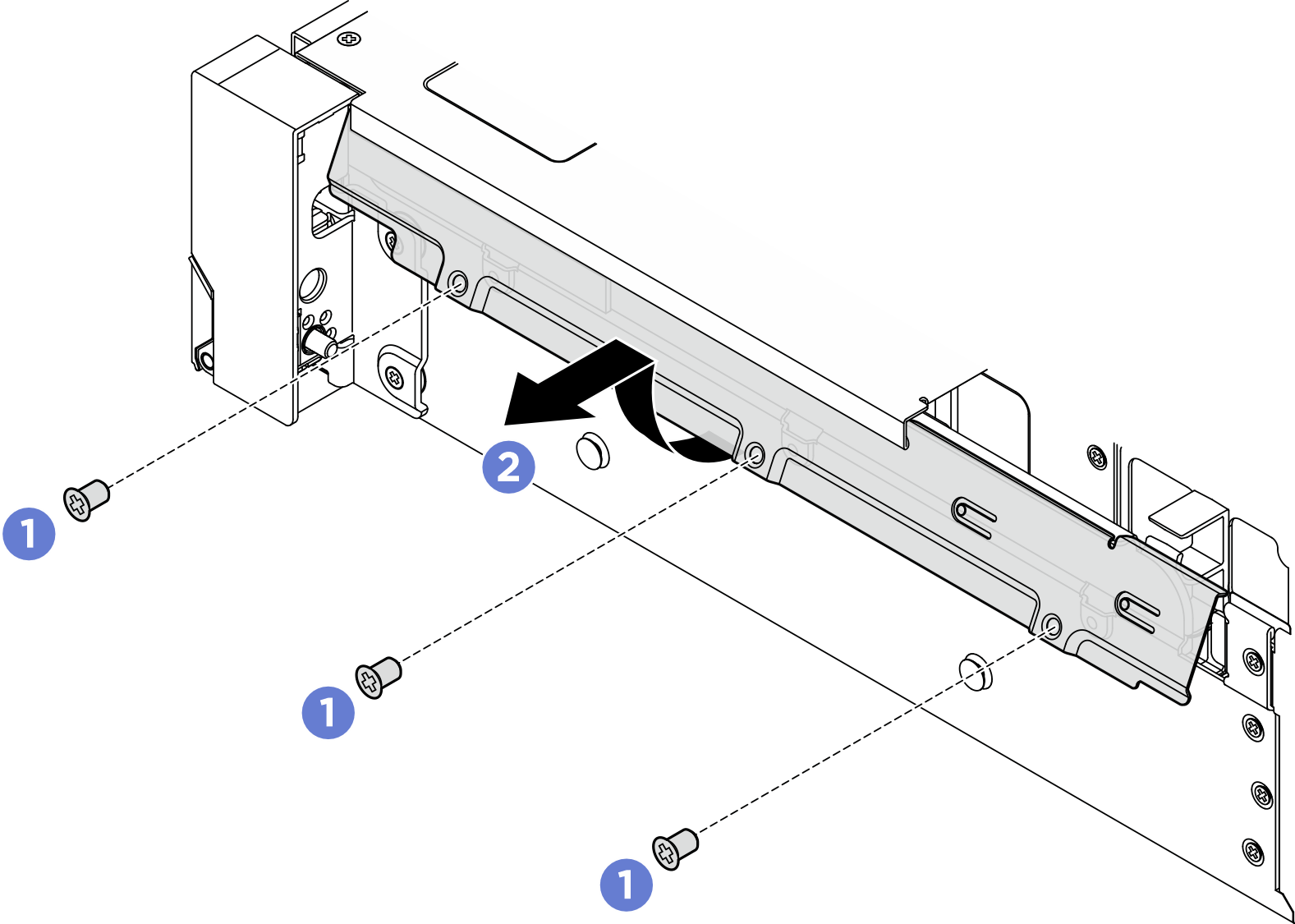

    图 1. 卸下线缆固定器
    Removing the cable retainer
    1. 卸下服务器侧面固定线缆固定器的螺钉。
    2. 转动线缆固定器的下部,将其从机箱中卸下。
  4. 卸下固定机架滑锁的螺钉。

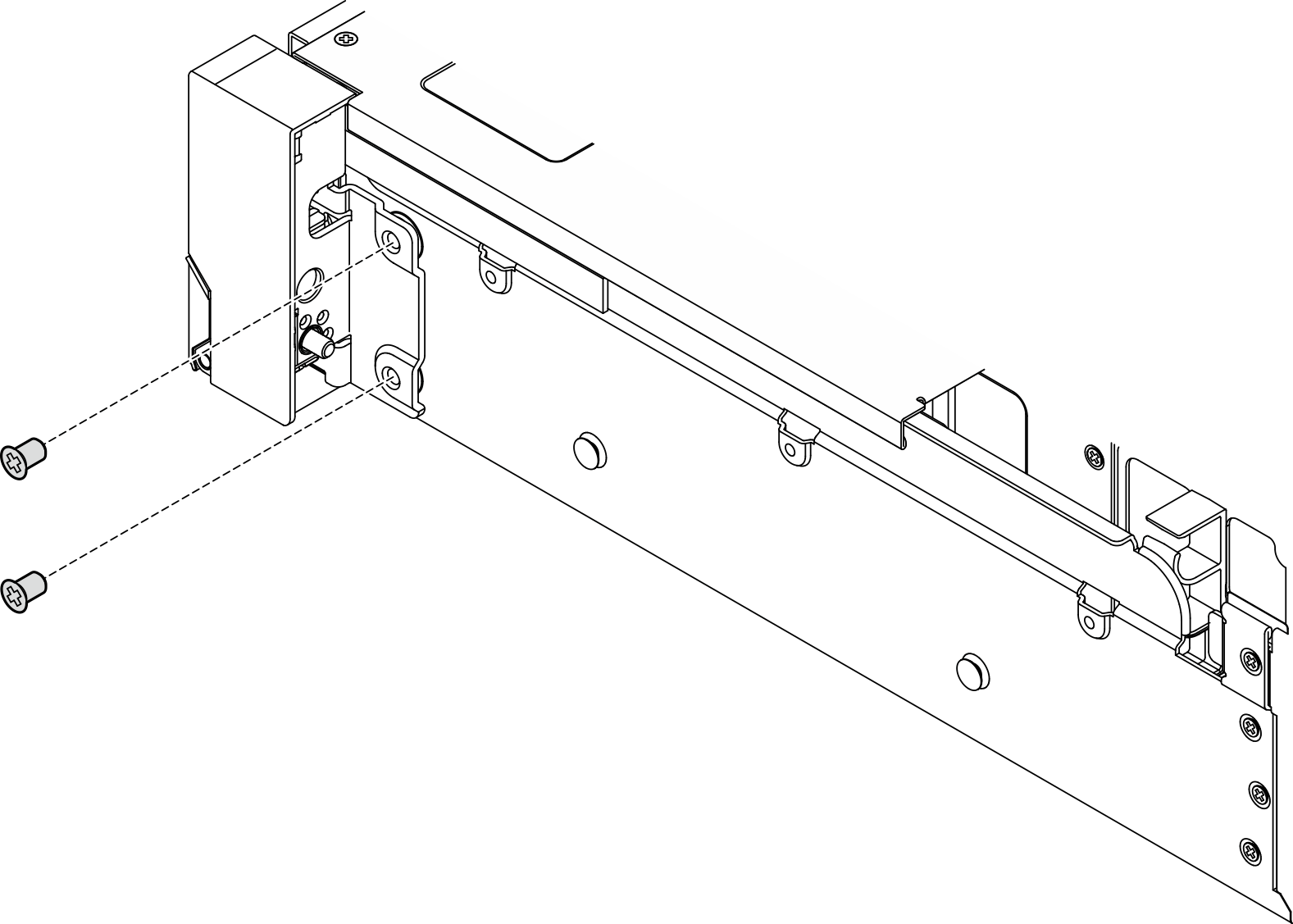

    图 2. 卸下螺钉
    Removing the screws
  5. 向前轻轻滑动机架滑锁,然后从机箱上卸下机架滑锁。
    图 3. 卸下机架滑锁
    Removing the rack latch

完成之后

如果要求您退回组件或可选设备,请按照所有包装说明进行操作,并使用装运时提供给您的所有包装材料。
