Снятие защелок стойки

В этом разделе приведены инструкции по снятию защелок стойки.

Об этой задаче

Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

Процедура

  1. Выполните подготовительные действия для данной задачи.
    1. Если сервер установлен в стойку, сдвиньте его по направляющим, чтобы получить доступ к верхнему кожуху, или извлеките сервер из стойки. См. раздел Замена сервера.
    2. Снимите верхний кожух. См. раздел Снятие верхнего кожуха.
    3. Снимите дефлектор. См. раздел Снятие дефлектора.
    4. Извлеките отсек вентиляторов компьютера. См. раздел Снятие отсека вентиляторов компьютера.
  2. Отключите кабель на защелке стойки от блока материнской платы.
    Внимание
    Чтобы не повредить блок материнской платы, следуйте инструкциям в документе Прокладка внутренних кабелей при отключении кабелей от блока материнской платы.
  3. Снимите фиксатор кабелей.

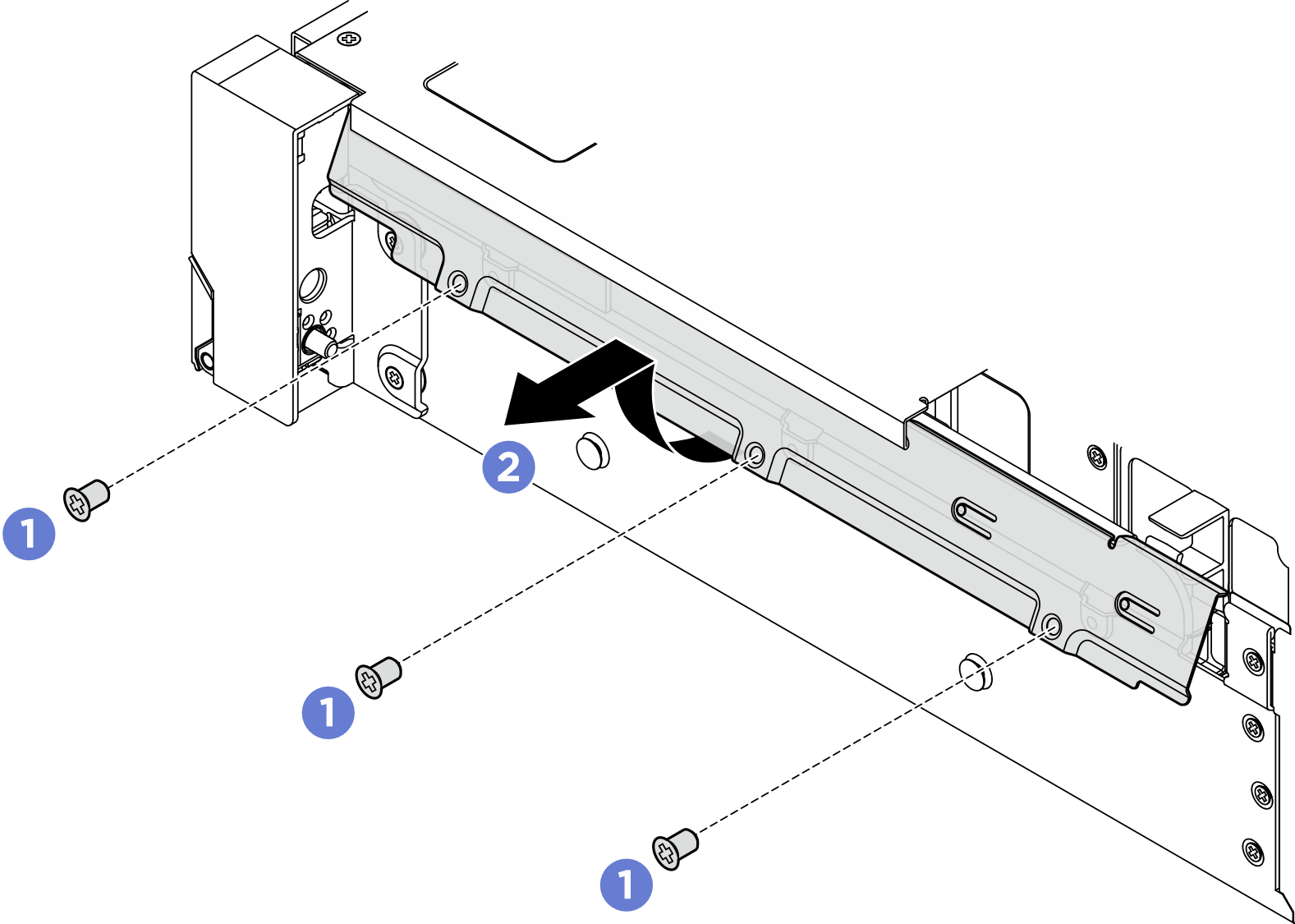

    Рис. 1. Снятие фиксатора кабелей
    Removing the cable retainer
    1. Открутите с каждой стороны сервера винты крепления фиксатора кабелей.
    2. Поверните нижнюю часть фиксатора кабелей и снимите его с рамы.
  4. Отверните винты, которыми крепится защелка стойки.

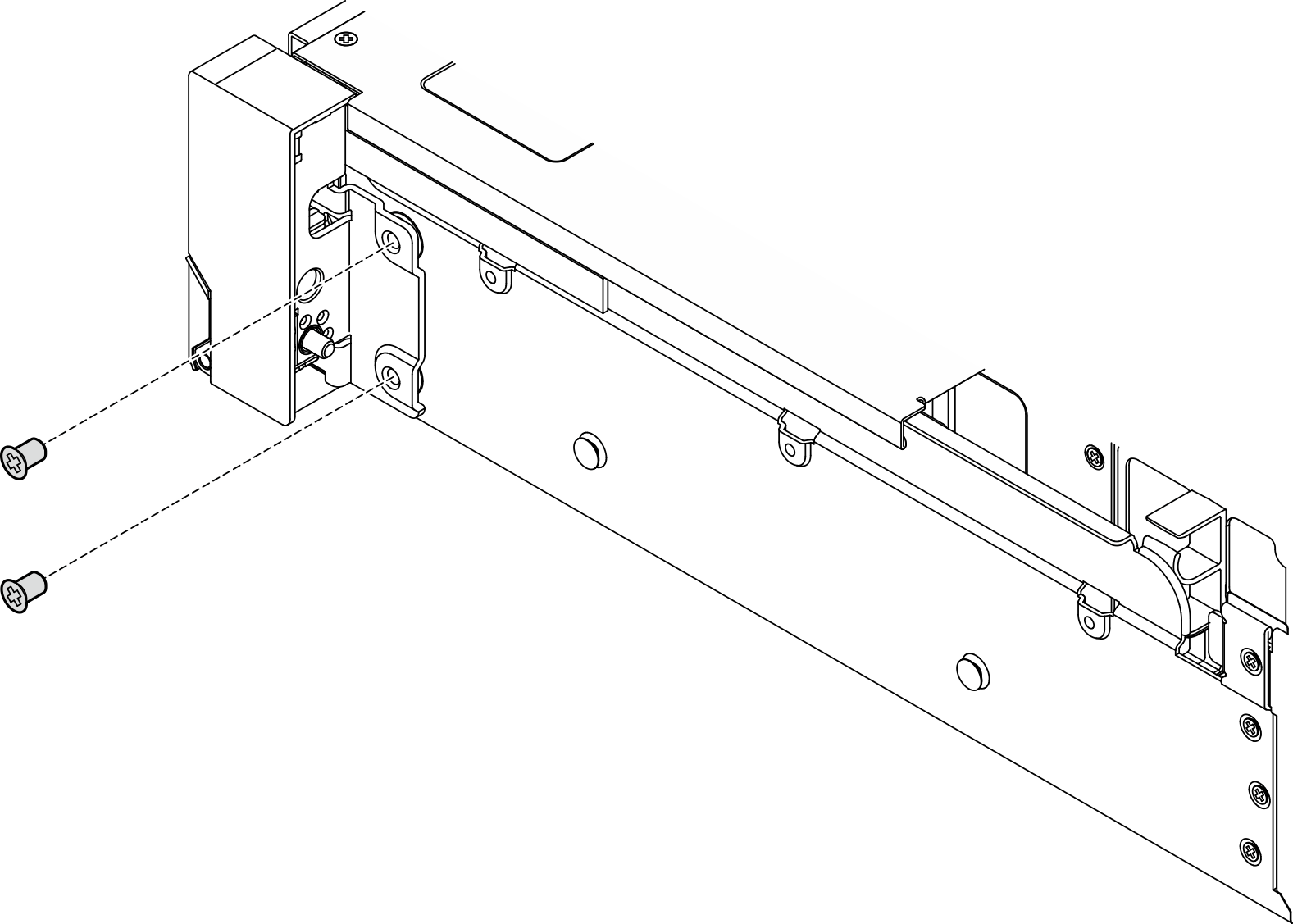

    Рис. 2. Извлечение винтов
    Removing the screws
  5. Сдвиньте защелку стойки немного вперед и снимите ее с рамы.

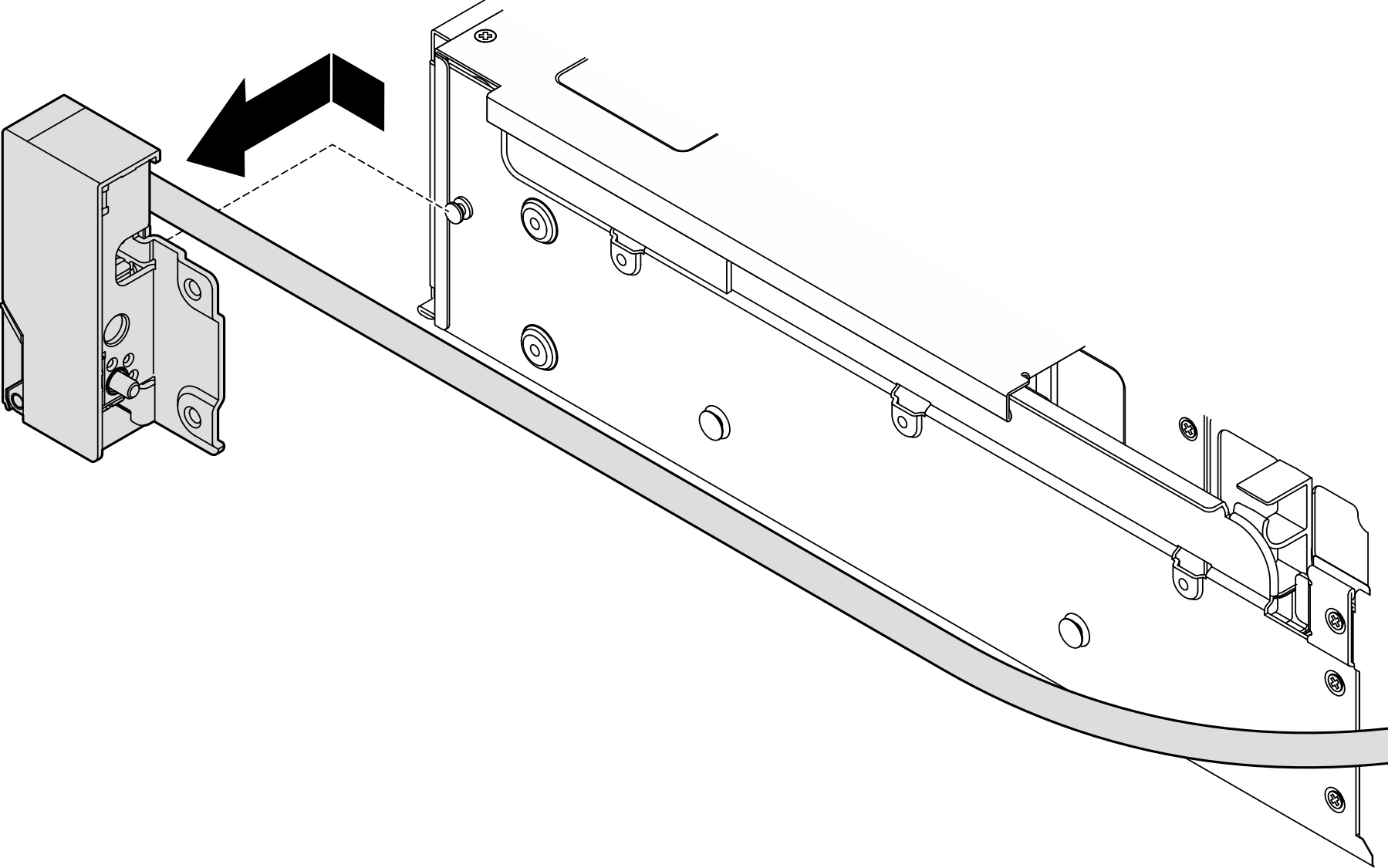

    Рис. 3. Снятие защелки стойки
    Removing the rack latch

После завершения

При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.
