Rimozione dei fermi del rack

Seguire le istruzioni riportate in questa sezione per rimuovere i fermi del rack.

Informazioni su questa attività

Attenzione

  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

Procedura

  1. Prepararsi per l'attività.
    1. Se il server è installato in un rack, estrarre il server facendolo scorrere sulle guide di scorrimento del rack per accedere al coperchio superiore oppure rimuovere il server dal rack. Vedere Sostituzione del server.
    2. Rimuovere il coperchio superiore. Vedere Rimozione del coperchio superiore.
    3. Rimuovere il deflettore d'aria. Vedere Rimozione del deflettore d'aria.
    4. Rimuovere la gabbia delle ventole del sistema. Vedere Rimozione dell'alloggiamento della ventola del sistema.
  2. Scollegare il cavo sul fermo del rack dall'assieme della scheda di sistema.
    Attenzione
    Per evitare di danneggiare l'assieme della scheda di sistema, assicurarsi di seguire le istruzioni riportate in Instradamento dei cavi interni quando si scollegano i cavi dall'assieme della scheda di sistema.
  3. Rimuovere il fermacavo.

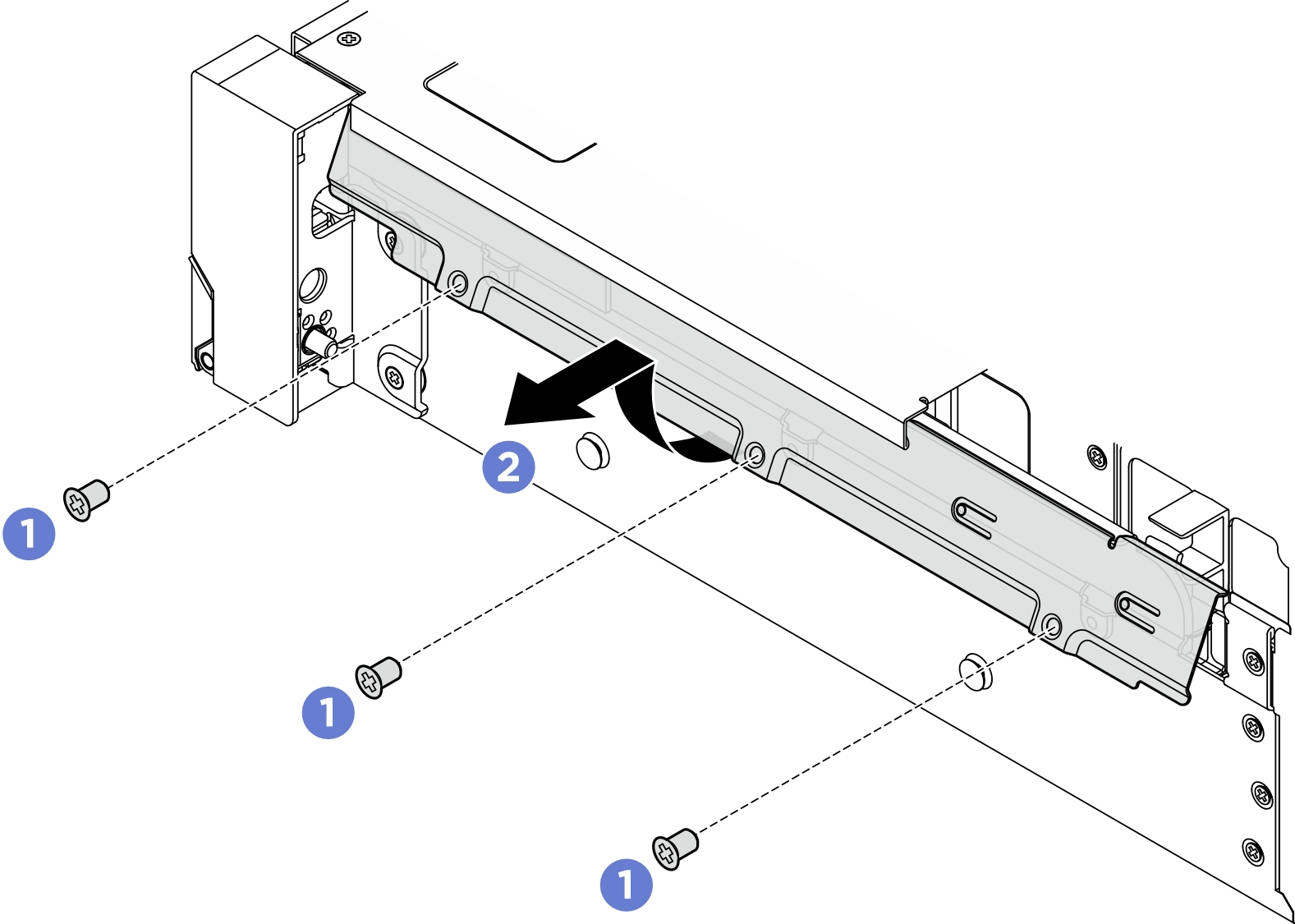

    Figura 1. Rimozione del fermacavo
    Removing the cable retainer
    1. Rimuovere le viti che fissano il fermacavo sul lato del server.
    2. Ruotare la parte inferiore del fermacavo e rimuoverlo dallo chassis.
  4. Rimuovere le viti che fissano il fermo del rack.

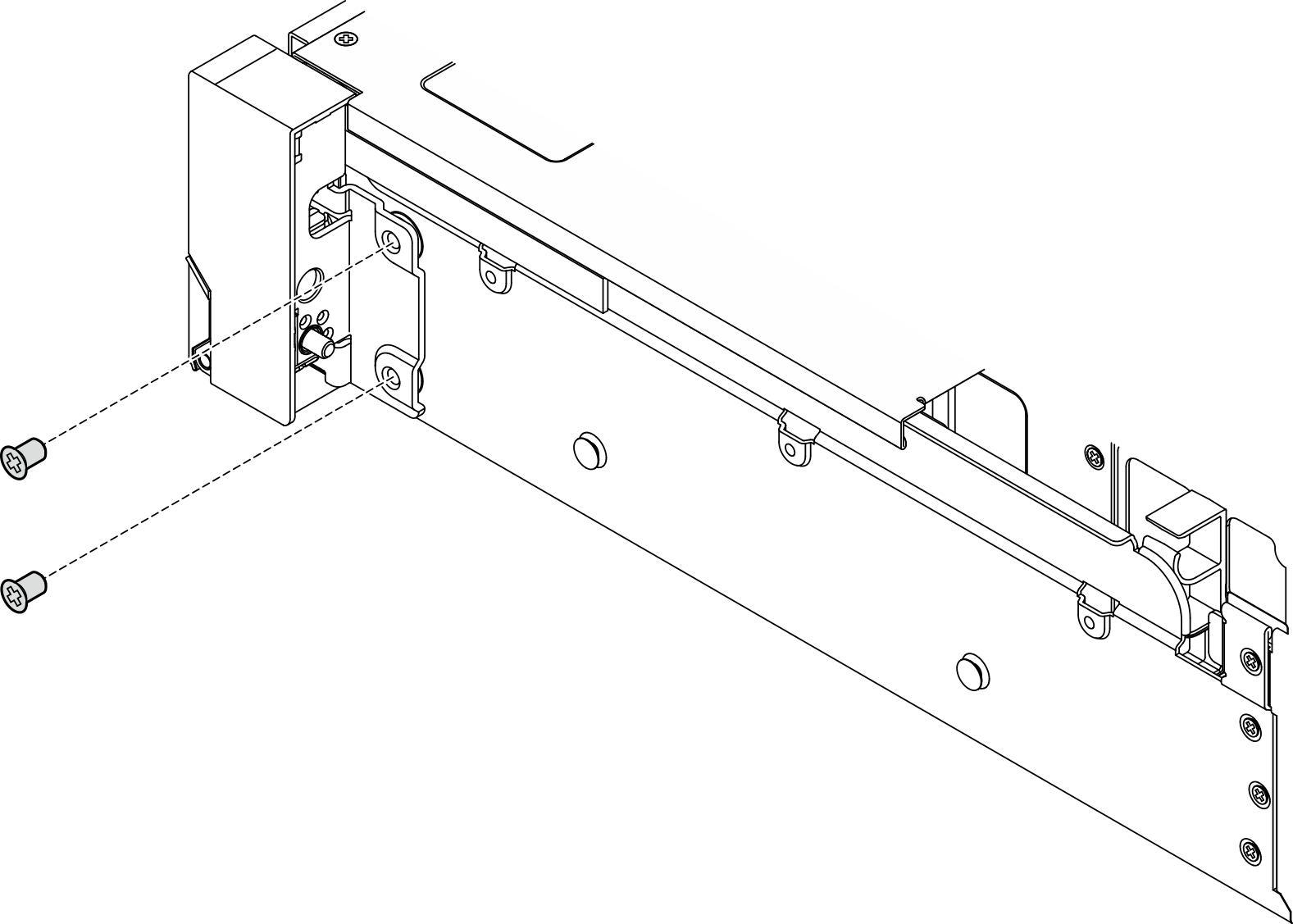

    Figura 2. Rimozione delle viti
    Removing the screws
  5. Far scorrere il fermo del rack leggermente in avanti, quindi rimuovere il fermo dallo chassis.

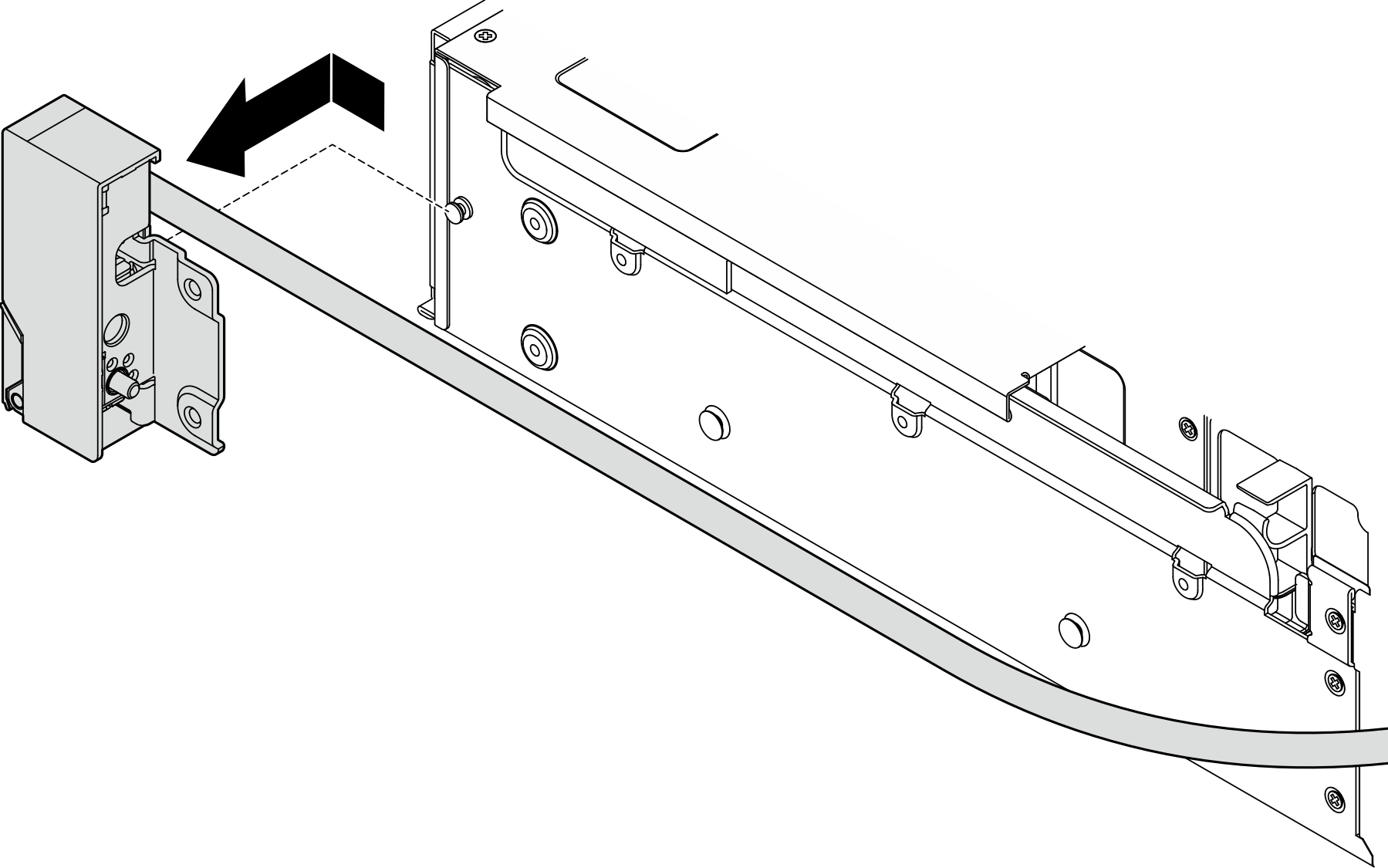

    Figura 3. Rimozione del fermo del rack
    Removing the rack latch

Dopo aver terminato

Se viene richiesto di restituire il componente o il dispositivo opzionale, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio per la spedizione forniti con il prodotto.
