Extracción de los pestillos del bastidor

Siga las instrucciones que aparecen en esta sección para quitar los pestillos del bastidor.

Acerca de esta tarea

Atención

  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

Procedimiento

  1. Prepárese para la tarea.
    1. Si el servidor está instalado en un bastidor, deslice el servidor hacia fuera de los rieles de deslizamiento del bastidor para acceder a la cubierta superior, o quite el servidor del bastidor. Consulte Sustitución del servidor.
    2. Quite la cubierta superior. Consulte Extracción de la cubierta superior.
    3. Quite el deflector de aire. Consulte Extracción del deflector de aire.
    4. Quite el compartimiento del ventilador del sistema. Consulte Extracción del compartimiento del ventilador del sistema.
  2. Desconecte el cable del pestillo del bastidor del conjunto de la placa del sistema.
    Atención
    Para evitar dañar el conjunto de la placa del sistema, asegúrese de seguir las instrucciones que aparecen en Disposición interna de los cables al desconectar los cables del conjunto de la placa del sistema.
  3. Quite el soporte del cable.

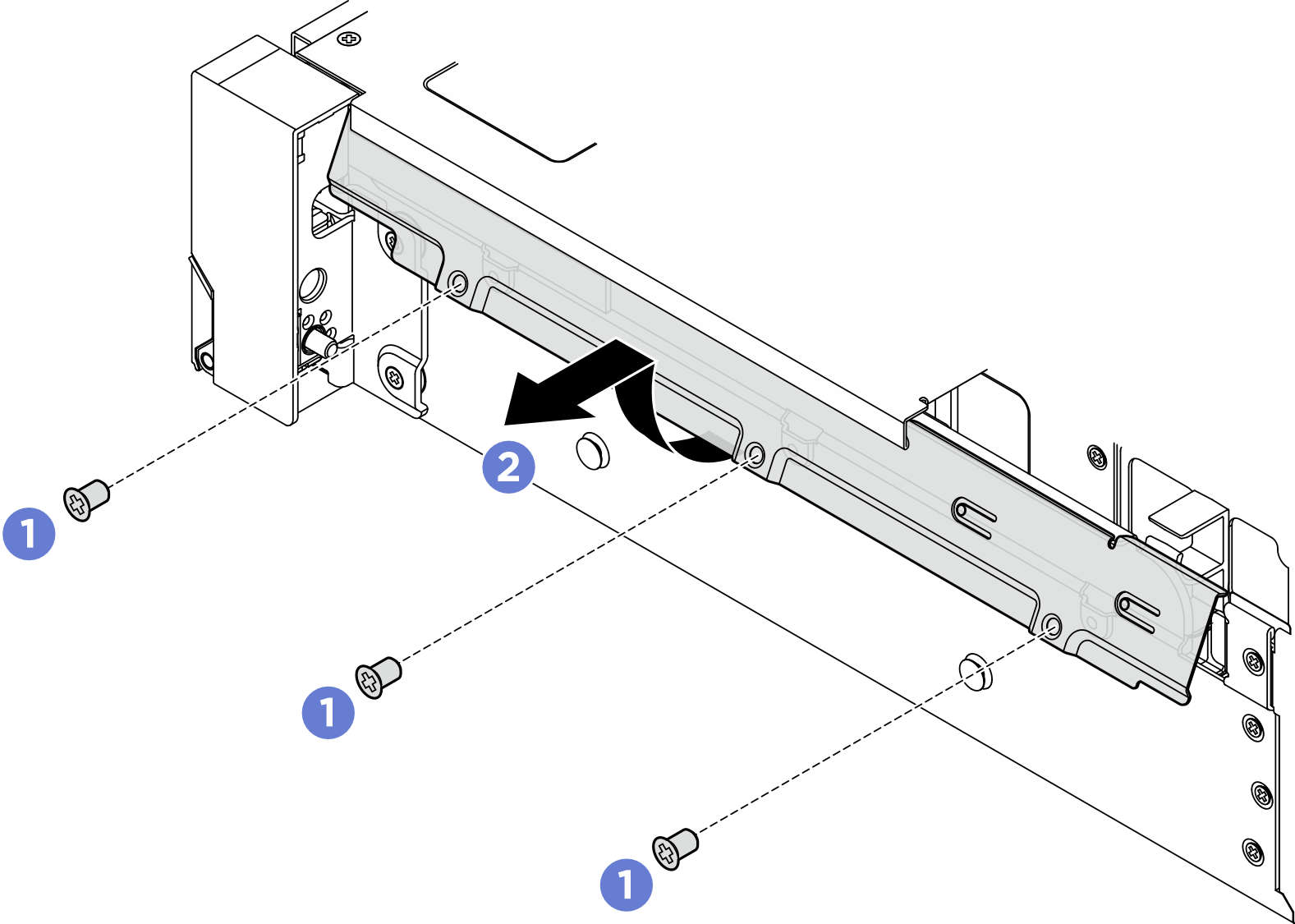

    Figura 1. Extracción del soporte de cable
    Removing the cable retainer
    1. Quite los tornillos para fijar el soporte de cables al costado del servidor.
    2. Gire la parte inferior del soporte de cables y quítelo del chasis.
  4. Quite los tornillos que fijan el pestillo del bastidor.

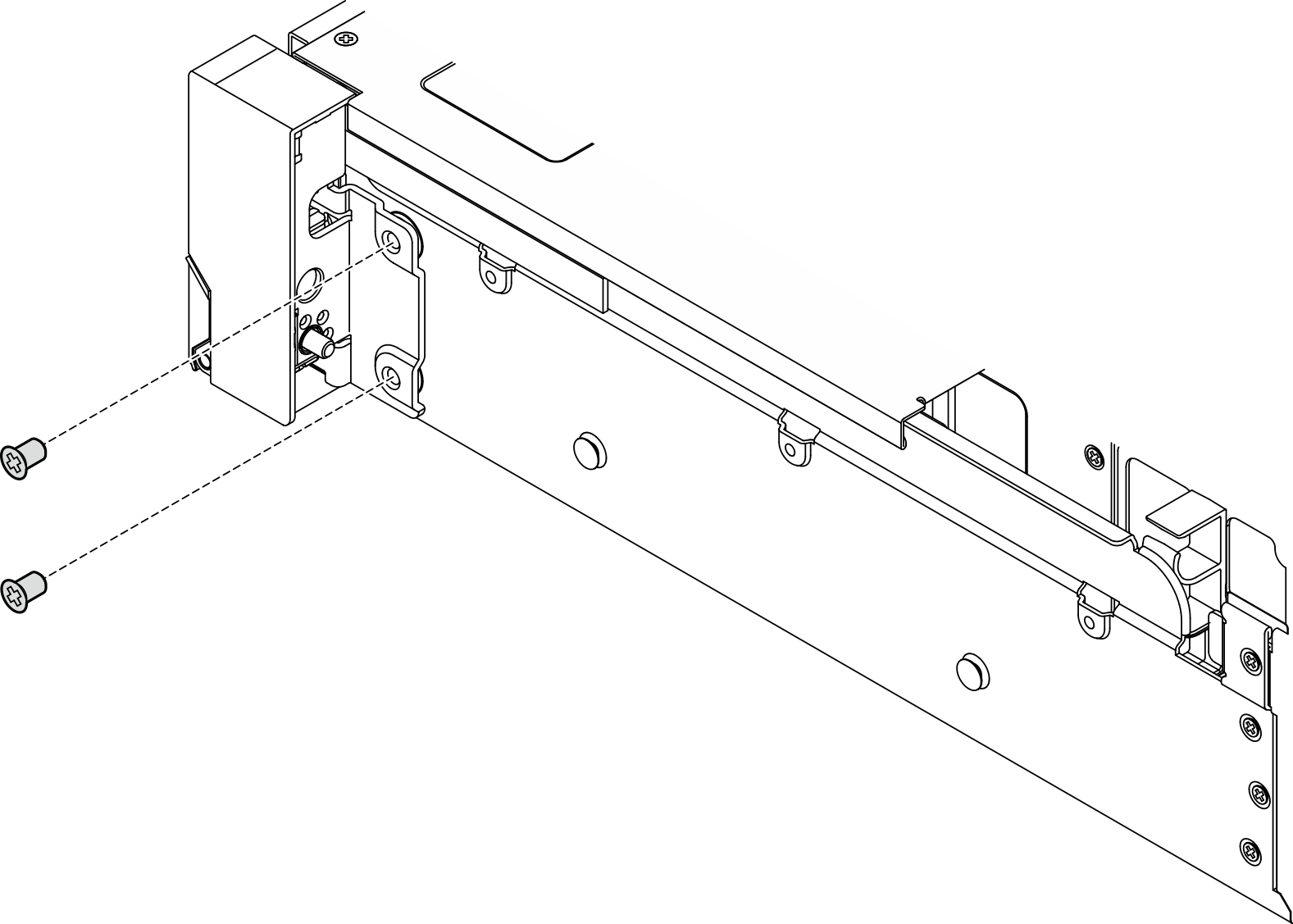

    Figura 2. Extracción de los tornillos
    Removing the screws
  5. Deslice levemente el pestillo del bastidor hacia delante y después quite el pestillo de bastidor del chasis.
    Figura 3. Extracción del pestillo del bastidor
    Removing the rack latch

Después de finalizar

Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
