Установка заднего отсека платы-адаптера Riser M.2 и объединительной панели дисков

В этом разделе приведены инструкции по установке заднего отсека и объединительной панели для платы-адаптера Riser M.2.

Об этой задаче

Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

Процедура

  1. Установите заднюю объединительную панель M.2 в отсек платы-адаптера Riser.
    1. Совместите объединительную панель с направляющим штырьком на отсеке платы-адаптера Riser. Затем сдвиньте объединительную панель в направлении отсека платы-адаптера Riser до упора.
    2. Зафиксируйте объединительную панель одним винтом.

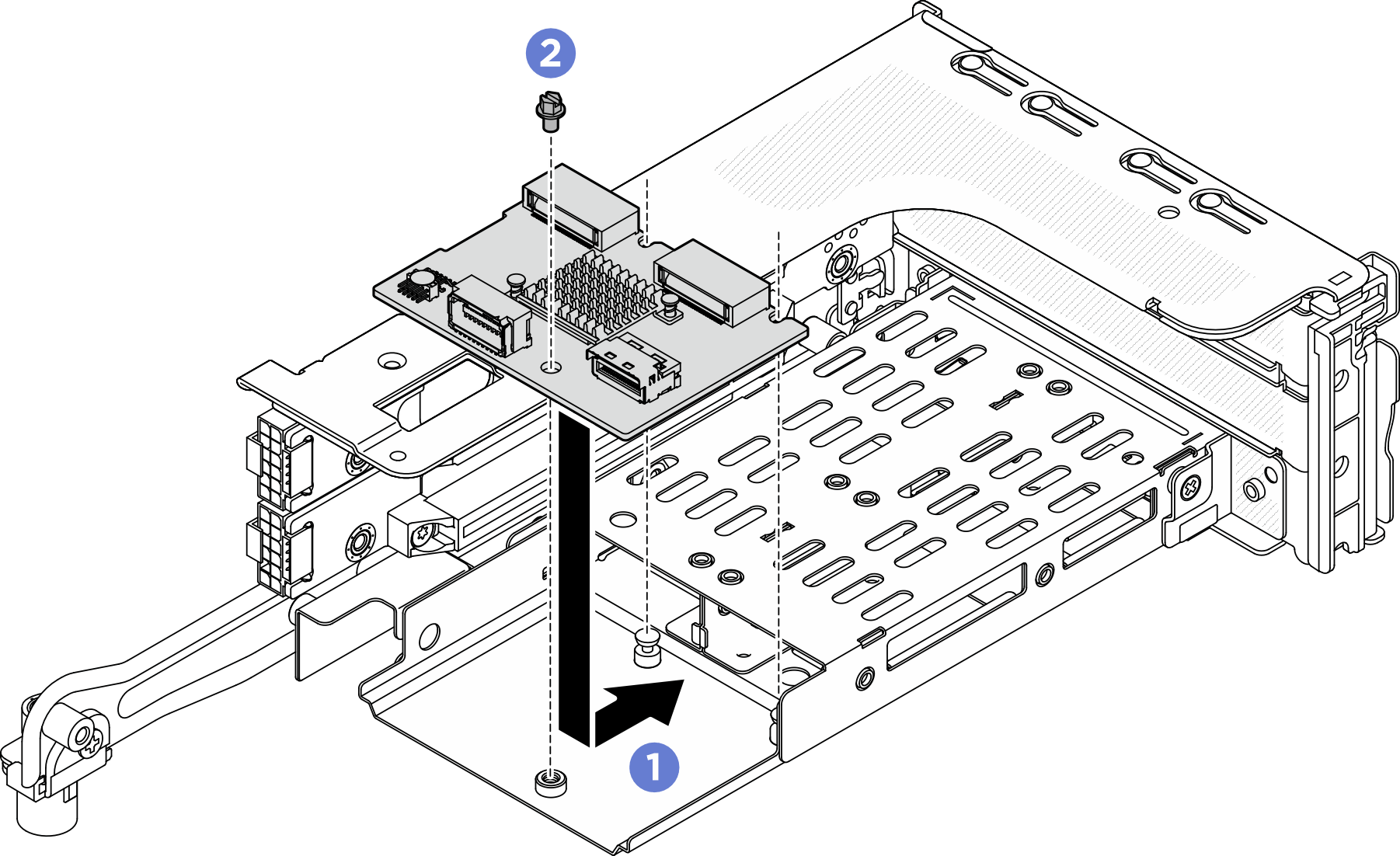

    Рис. 1. Установка объединительной панели M.2 в отсек платы-адаптера Riser 3FH M.2
    Installing the M.2 backplane to 3FH M.2 riser cage
  2. При необходимости установите адаптеры PCIe в отсек платы-адаптера Riser. См. раздел Установка заднего адаптера PCIe и платы-адаптера Riser.
  3. Установите отсек платы-адаптера Riser M.2 на раму. См. раздел Установка заднего блока платы-адаптера Riser.
  4. Подключите кабели питания и сигнальные кабели к объединительной панели M.2. См. раздел Прокладка внутренних кабелей.

После завершения

Завершите замену компонентов. См. раздел Завершение замены компонентов.
