Instalación del compartimiento de expansión M.2 posterior y la placa posterior de la unidad

Siga las instrucciones que aparecen en esta sección para instalar la placa posterior de la unidad y el compartimiento de expansión M.2 posterior.

Acerca de esta tarea

Atención

  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

Procedimiento

  1. Instale la placa posterior M.2 trasera en el compartimiento de expansión.
    1. Alinee la placa posterior con la patilla guía del compartimiento de expansión. Luego, deslice la placa posterior hacia el compartimiento de expansión hasta que la patilla guía encaje en su lugar.
    2. Apriete un tornillo para fijar la placa posterior.

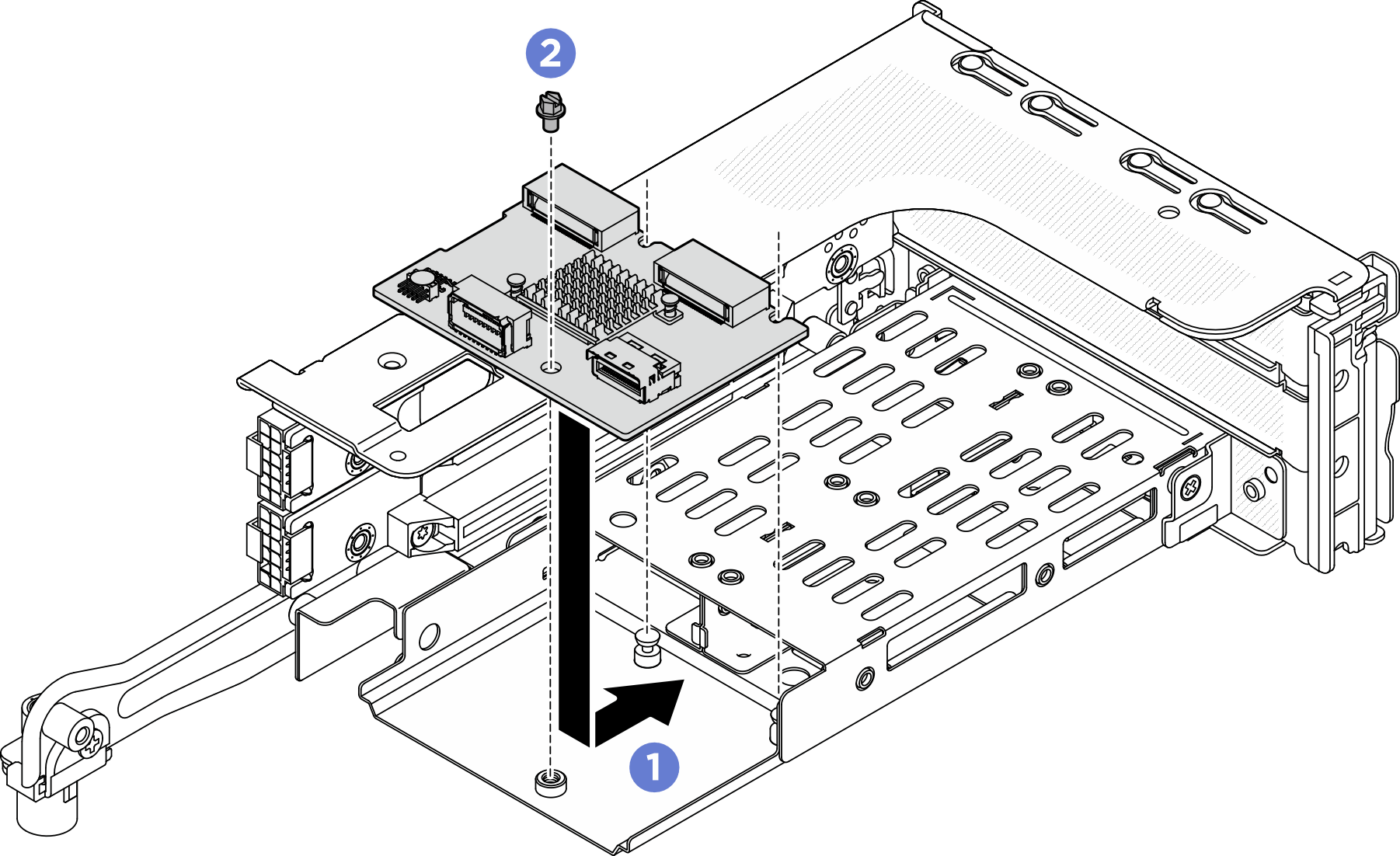

    Figura 1. Instalación de la placa posterior M.2 en el compartimiento de expansión M.2 3FH
    Installing the M.2 backplane to 3FH M.2 riser cage
  2. De ser necesario, vuelva a instalar los adaptadores PCIe en el compartimiento de expansión. Consulte Instalación de un adaptador PCIe posterior y de la tarjeta de expansión.
  3. Instale el compartimiento de expansión M.2 en el chasis. Consulte Instalación de un conjunto de expansión posterior.
  4. Conecte los cables de alimentación y de señal a la placa posterior M.2. Consulte Disposición interna de los cables.

Después de finalizar

Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
