Extracción del compartimiento de la unidad M.2 frontal y las placas posteriores de la unidad

Siga las instrucciones que aparecen en esta sección para quitar las placas posteriores de la unidad y el compartimiento de la unidad M.2 frontal.

Acerca de esta tarea

Atención

• Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

• Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

• Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

Figura 1. Placas posteriores de la unidad M.2 frontal

1 Placa controladora M.2

2 Placa posterior de arranque M.2

Procedimiento

1. Prepárese para esta tarea.
   1. Si el servidor está instalado en un bastidor, deslice el servidor hacia fuera de los rieles de deslizamiento del bastidor para acceder a la cubierta superior, o quite el servidor del bastidor. Consulte Sustitución del servidor.
   2. Quite todos los conjuntos de unidad M.2 de intercambio en caliente instalados en el compartimiento de la unidad M.2 frontal. Consulte Extracción de un conjunto de unidad M.2 de intercambio en caliente .
   3. Quite la cubierta superior. Consulte Extracción de la cubierta superior.
   4. Desconecte los cables de alimentación y de señal de las placas posteriores M.2.
2. Quite el compartimiento de la unidad M.2 frontal con el marco del compartimiento del chasis.
   1. Abra el pestillo para desenganchar el compartimiento de la unidad con marco.
   2. Deslice el compartimiento de la unidad con marco hacia fuera para quitarlo del chasis.
   Figura 2. Extracción del compartimiento de la unidad M.2 frontal con marco de compartimiento
3. Quite el compartimiento de la unidad M.2 frontal.
   1. Presione el pestillo de liberación con un destornillador de cabeza plana para desenganchar el compartimiento de la unidad.
   2. Deslice el compartimiento de la unidad hacia fuera para quitarlo.
   Figura 3. Extracción del compartimiento de la unidad M.2 frontal del marco del compartimiento


4. Quite la placa del controlador M.2 frontal del compartimiento de la unidad.

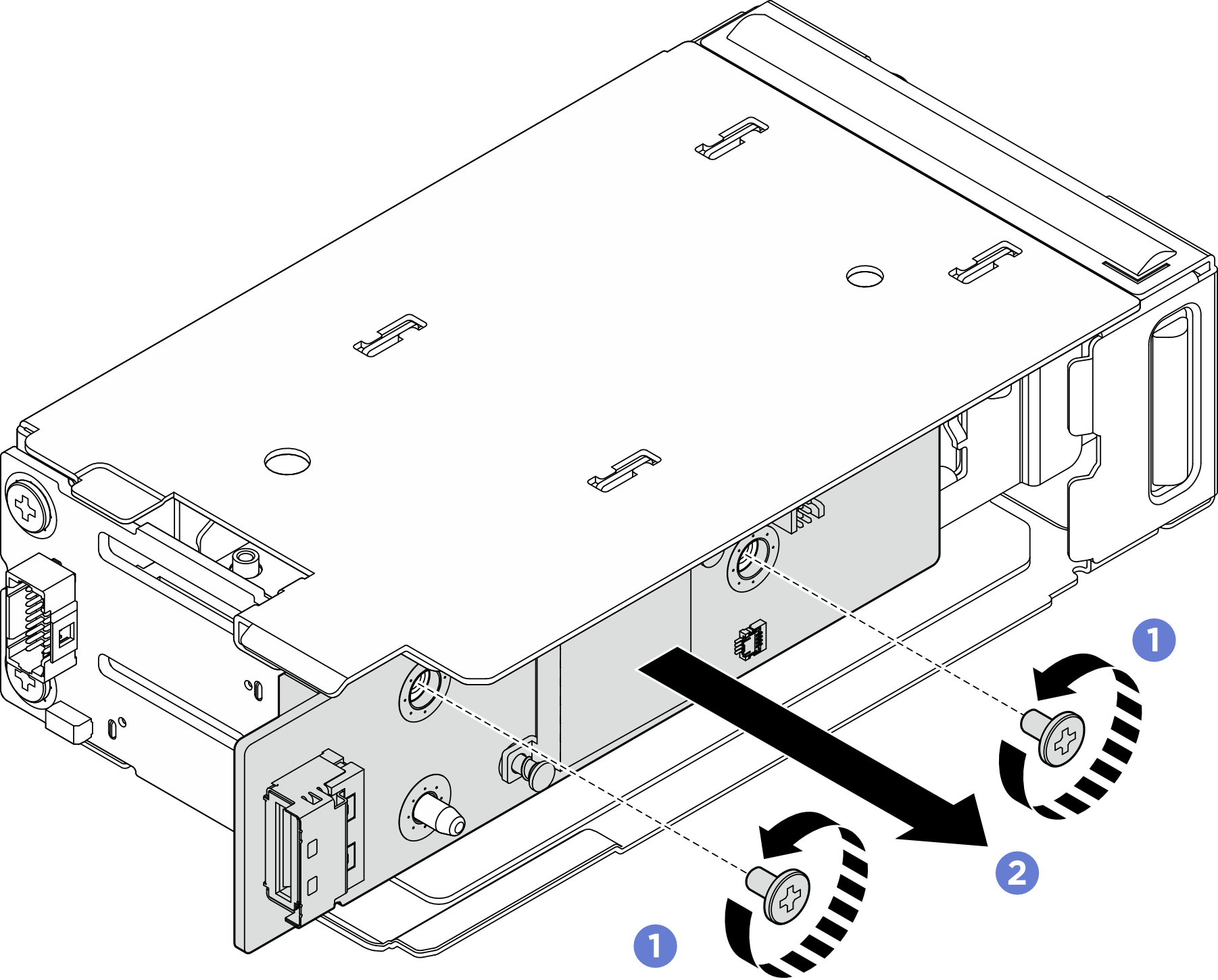

   1. Suelte los dos tornillos que fijan la placa controladora.
   2. Quite la placa controladora del compartimiento de la unidad.
   Figura 4. Extracción de la placa controladora M.2 frontal


5. Quite la placa posterior de arranque M.2 frontal del compartimiento de la unidad.
   1. Suelte los dos tornillos que fijan la placa posterior.
      Figura 5. Extracción de la placa posterior de arranque M.2 frontal

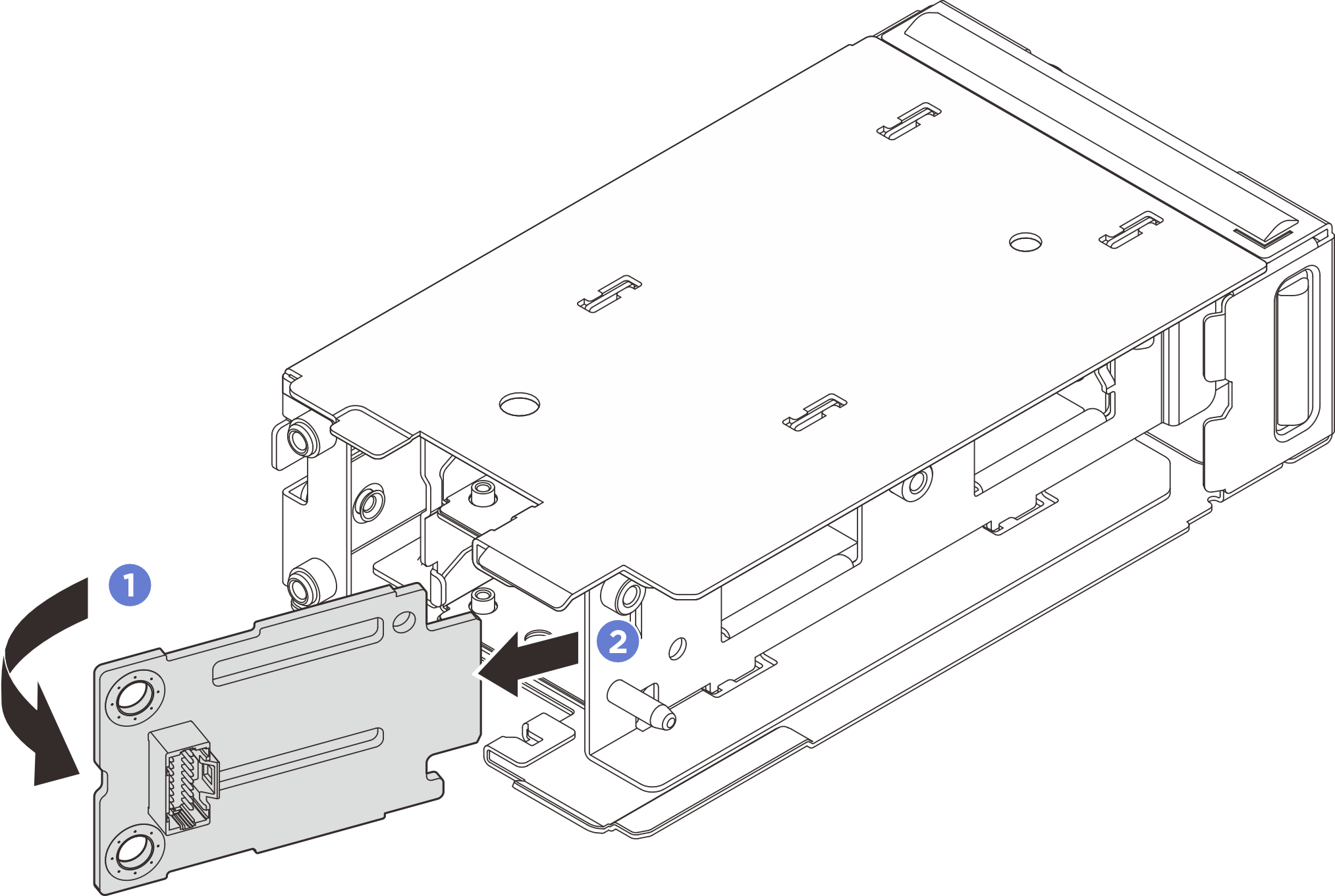

   1. Gire el lado izquierdo de la placa posterior hacia fuera del compartimiento de la unidad.
   2. Quite la placa posterior del compartimiento de la unidad.
   Figura 6. Extracción de la placa posterior de arranque M.2 frontal
