Vordere M.2-Laufwerkhalterung und Rückwandplatinen für Laufwerke entfernen

Befolgen Sie die Anweisungen in diesem Abschnitt, um die vordere M.2-Laufwerkhalterung und die Rückwandplatinen zu entfernen.

Zu dieser Aufgabe

Achtung
  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Informationen dazu finden Sie im Abschnitt Server ausschalten.

  • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

Abbildung 1. Vordere Rückwandplatinen für M.2-Laufwerke
Front M.2 drive backplanes
1 M.2-Controllerplatine2 M.2-Boot-Rückwandplatine

Vorgehensweise

  1. Bereiten Sie diese Aufgabe vor.
    1. Wenn der Server in einem Rack installiert ist, schieben Sie ihn aus den Laufschienen des Racks heraus, um Zugriff zur oberen Abdeckung zu erhalten oder den Server aus dem Rack zu schieben. Siehe Server austauschen.
    2. Entfernen Sie alle Hot-Swap-M.2-Laufwerkbaugruppen, die in der vorderen M.2-Laufwerkhalterung installiert sind. Siehe Hot-Swap-M.2-Laufwerkbaugruppe entfernen .
    3. Entfernen Sie die obere Abdeckung. Siehe Obere Abdeckung entfernen.
    4. Trennen Sie die Netz‑ und Signalkabel von den M.2-Rückwandplatinen.
  2. Entfernen Sie die vordere M.2-Laufwerkhalterung mit Rahmen aus dem Gehäuse.
    1. Öffnen Sie die Verriegelung, um die Laufwerkhalterung mit Rahmen zu lösen.
    2. Schieben Sie die Laufwerkhalterung mit Rahmen aus dem Gehäuse.
    Abbildung 2. Entfernen der vorderen M.2-Laufwerkhalterung mit Rahmen

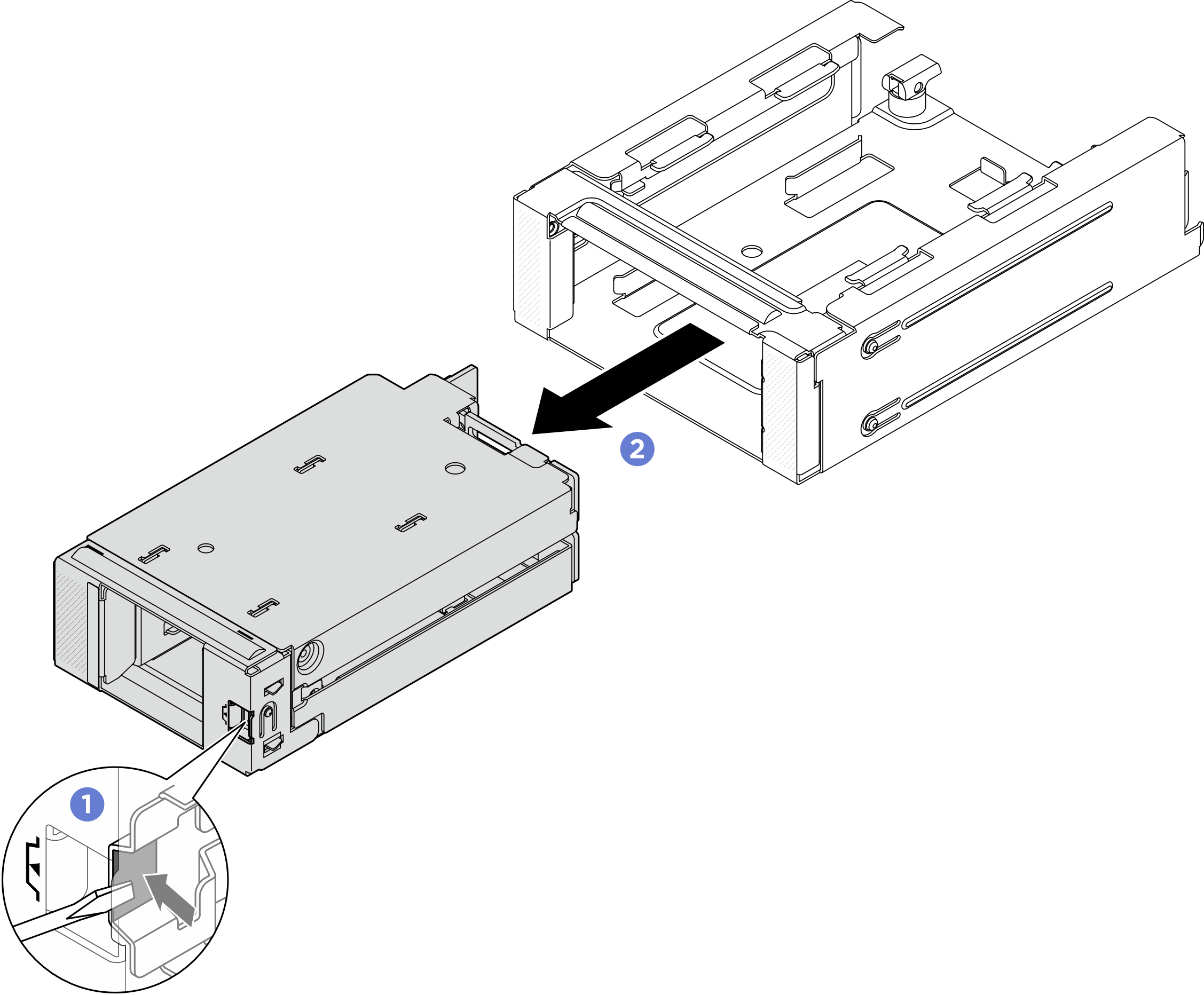

  3. Entfernen Sie die vordere M.2-Laufwerkhalterung.
    1. Drücken Sie mit einem Schlitzschraubendreher auf den Entriegelungshebel, um die Laufwerkhalterung zu lösen.
    2. Schieben Sie die Laufwerkhalterung heraus, um sie zu entfernen.
    Abbildung 3. Entfernen der vorderen M.2-Laufwerkhalterung aus dem Rahmen
    Removing the front M.2 drive cage from the frame

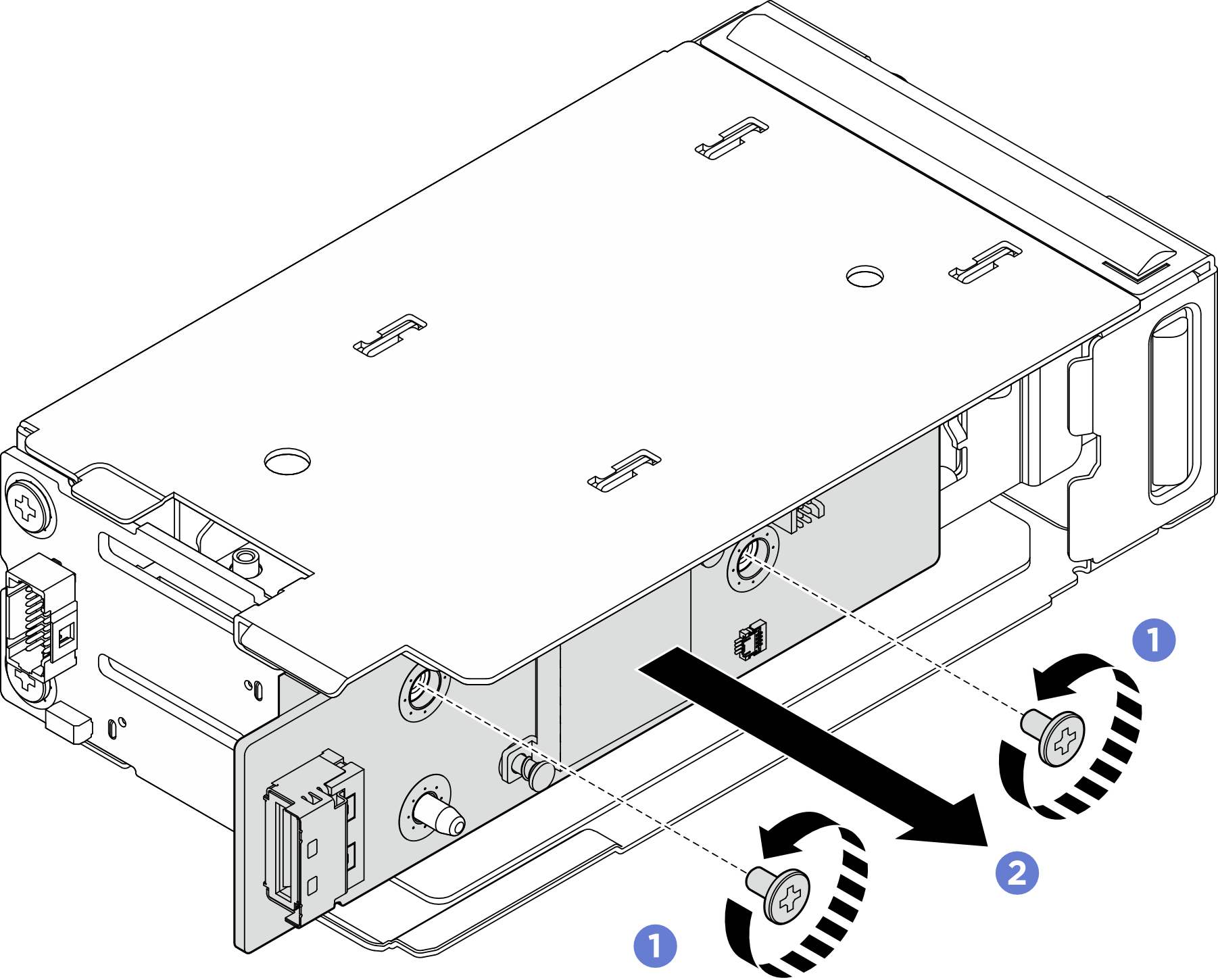

  4. Entfernen Sie die vordere M.2-Controller-Platine aus der Laufwerkhalterung.
    1. Lösen Sie die beiden Schrauben, mit denen die Controllerplatine befestigt ist.
    2. Entfernen Sie die Controllerplatine von der Laufwerkhalterung.
    Abbildung 4. Entfernen der vorderen M.2-Controllerplatine
    Removing the controller board
  5. Entfernen Sie die vordere M.2-Boot-Rückwandplatine aus der Laufwerkhalterung.
    1. Lösen Sie die beiden Schrauben, mit denen die Rückwandplatine befestigt ist.
      Abbildung 5. Entfernen der vorderen M.2-Boot-Rückwandplatine

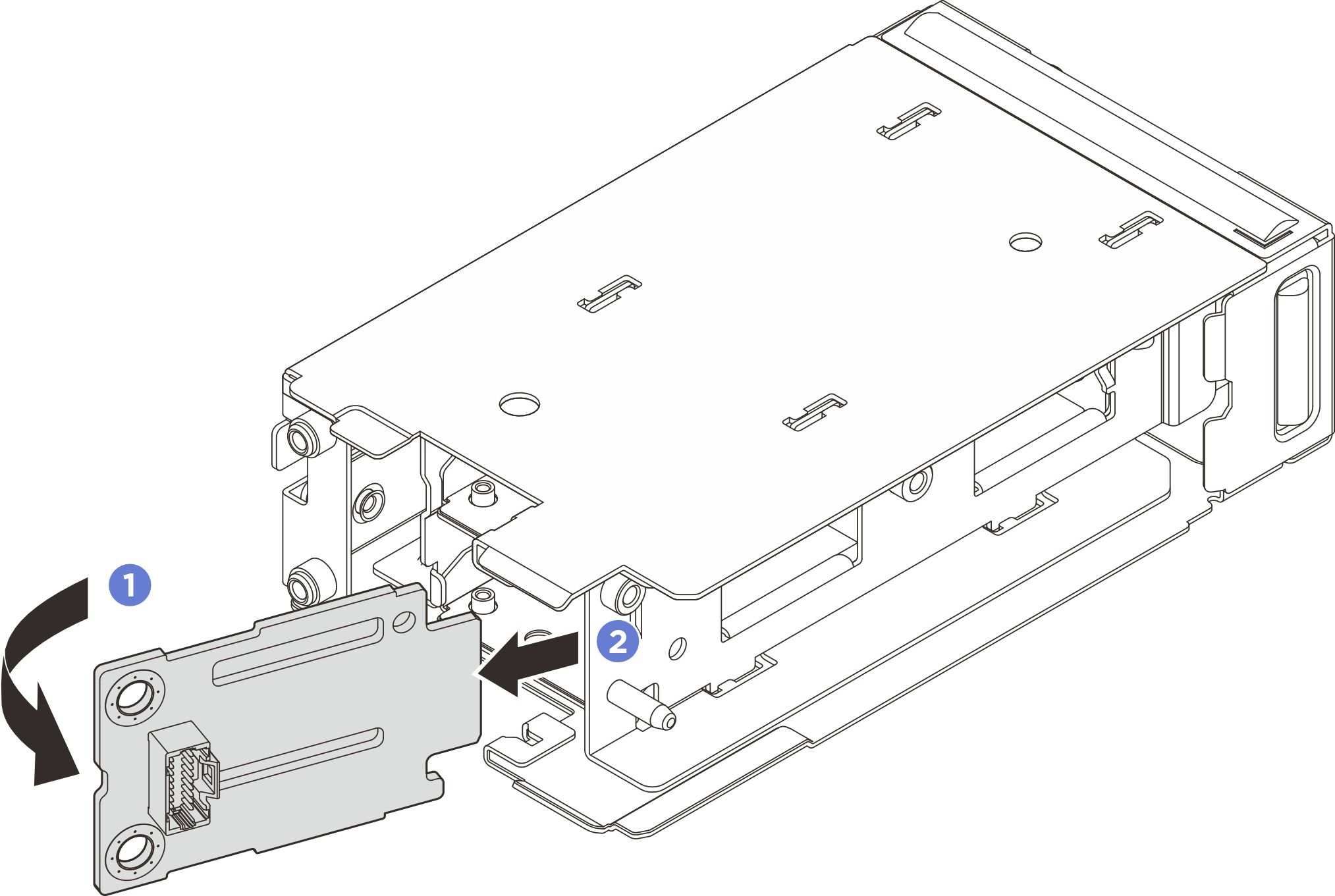

    1. Drehen Sie die linke Seite der Rückwandplatine von der Laufwerkhalterung weg.
    2. Entfernen Sie die Rückwandplatine aus der Laufwerkhalterung.
    Abbildung 6. Entfernen der vorderen M.2-Boot-Rückwandplatine

Nach dieser Aufgabe

Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
