前面 M.2 ドライブ・ケージおよびドライブ・バックプレーンの取り外し

前面 M.2 ドライブ・ケージおよびドライブ・バックプレーンを取り外すには、このセクションの説明に従ってください。

このタスクについて

重要
  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

  • 静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。

図 1. 前面 M.2 ドライブ・バックプレーン
Front M.2 drive backplanes
1 M.2 コントローラー・ボード2 M.2 ブート・バックプレーン

手順

  1. このタスクの準備をします。
    1. サーバーがラックに取り付けられている場合、トップ・カバーにアクセスするためにラック・スライド・レールでサーバーをスライドさせるか、ラックからサーバーを取り外します。サーバー交換を参照してください。
    2. 前面 M.2 ドライブ・ケージに取り付けられているホット・スワップ M.2 ドライブ・アセンブリーをすべて取り外します。ホット・スワップ M.2 ドライブ・アセンブリーの取り外し を参照してください。
    3. トップ・カバーを取り外します。トップ・カバーの取り外しを参照してください。
    4. 電源ケーブルおよび信号ケーブルを M.2 バックプレーンから切り離します。
  2. 前面 M.2 ドライブ・ケージとケージ・フレームをシャーシから取り外します。
    1. ラッチを開き、ドライブ・ケージとフレームを外します。
    2. ドライブ・ケージとフレームをスライドさせてシャーシから取り外します。
    図 2. 前面 M.2 ドライブ・ケージとケージ・フレームの取り外し
  3. 前面 M.2 ドライブ・ケージを取り外します。
    1. マイナス・ドライバーでリリース・ラッチを押して、ドライブ・ケージを外します。
    2. ドライブ・ケージをスライドさせて取り外します。

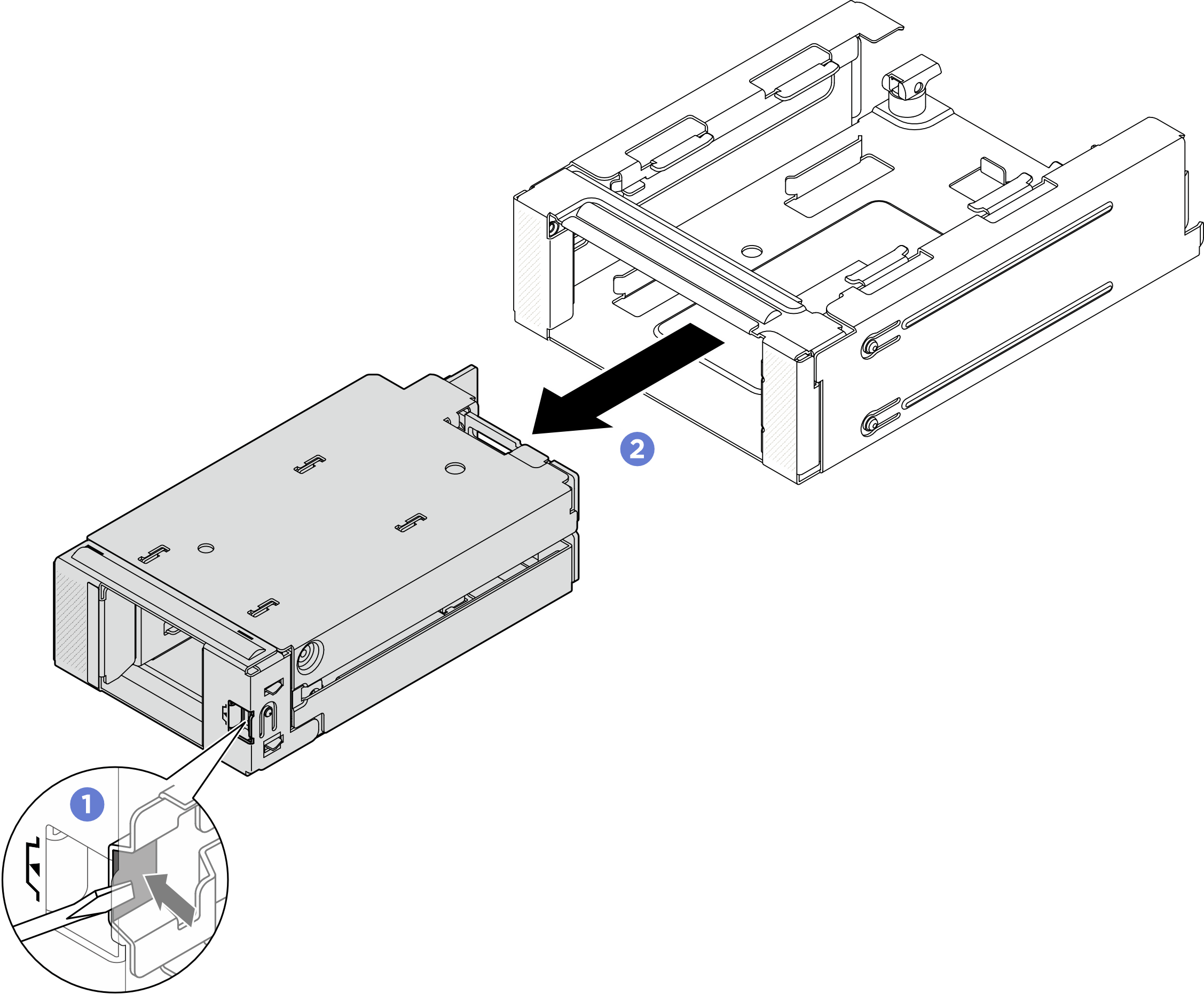

    図 3. ケージ・フレームからの前面 M.2 ドライブ・ケージの取り外し
    Removing the front M.2 drive cage from the frame
  4. 前面 M.2 コントローラー・ボードをドライブ・ケージから取り外します。
    1. コントローラー・ボードを固定している 2 本のねじを緩めます。
    2. ドライブ・ケージからコントローラー・ボードを取り外します。

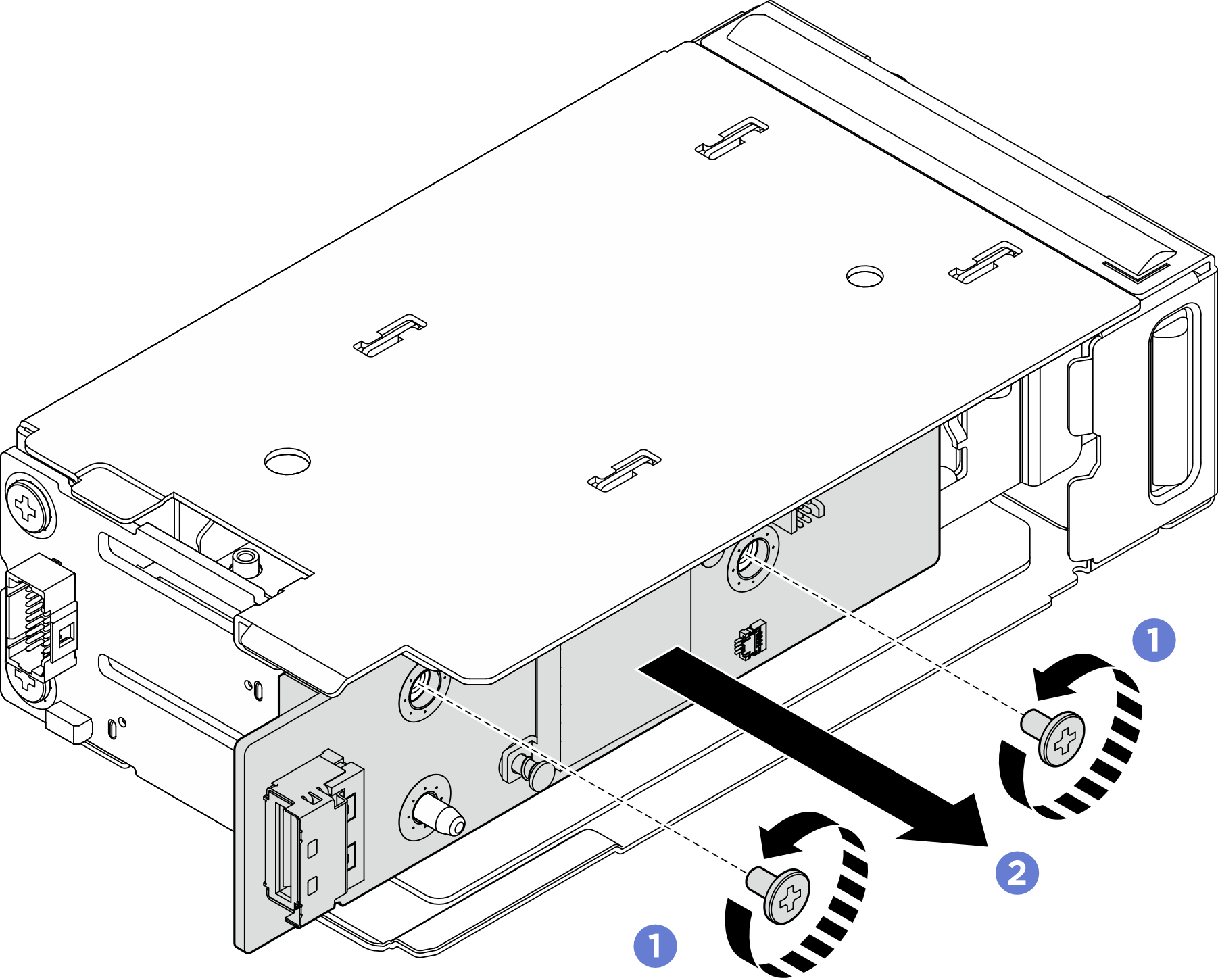

    図 4. 前面 M.2 コントローラー・ボードの取り外し
    Removing the controller board
  5. ドライブ・ケージから前面 M.2 ブート・バックプレーンを取り外します。
    1. バックプレーンを固定している 2 本のねじを緩めます。
      図 5. 前面 M.2 ブート・バックプレーンの取り外し

    1. バックプレーンの左側をドライブ・ケージから離す方向に回転させます。
    2. ドライブ・ケージからバックプレーンを取り外します。

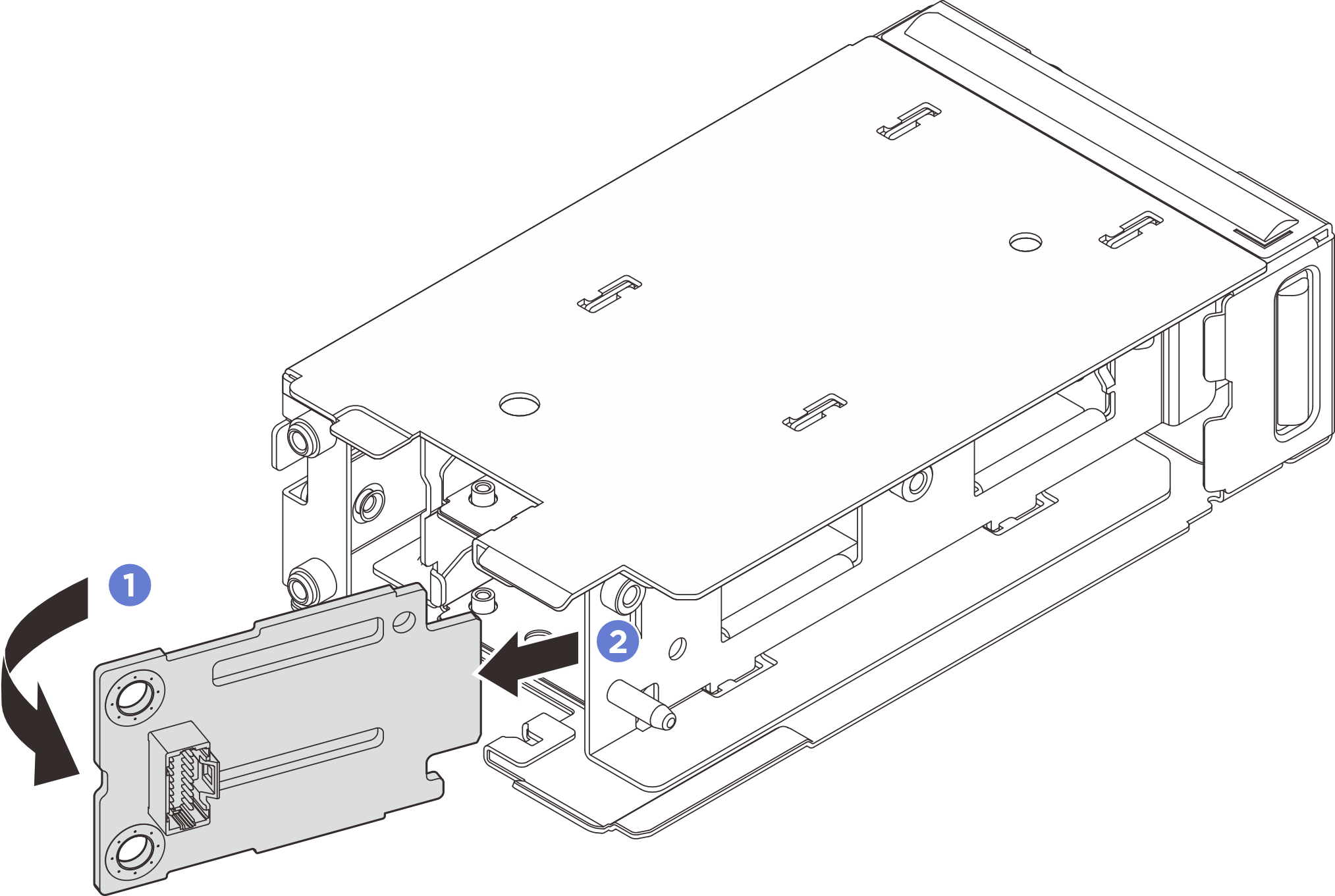

    図 6. 前面 M.2 ブート・バックプレーンの取り外し

完了したら

コンポーネントまたはオプション装置を返却するよう指示された場合は、すべての梱包上の指示に従い、提供された配送用の梱包材がある場合はそれを使用してください。
