背面 M.2 ライザー・ケージおよびドライブ・バックプレーンの取り外し

背面 M.2 ライザー・ケージおよびドライブ・バックプレーンを取り外すには、このセクションの説明に従ってください。

このタスクについて

重要
  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

  • 静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。

手順

  1. このタスクの準備をします。
    1. サーバーがラックに取り付けられている場合、トップ・カバーにアクセスするためにラック・スライド・レールでサーバーをスライドさせるか、ラックからサーバーを取り外します。サーバー交換を参照してください。
    2. サーバーの背面に取り付けられているホット・スワップ M.2 ドライブ・アセンブリーをすべて取り外します。ホット・スワップ M.2 ドライブ・アセンブリーの取り外しを参照してください。
    3. トップ・カバーを取り外します。トップ・カバーの取り外しを参照してください。
    4. システム・ボード・アセンブリーからすべてのライザー・カード・ケーブル、PCIe アダプター・ケーブル、M.2 バックプレーン電源ケーブルおよび信号ケーブルを切り離します。次に、背面 M.2 バックプレーンが取り付けられている M.2 ライザー・ケージを取り外します。背面ライザー・アセンブリーの取り外しを参照してください。
    5. ライザー・ケージに取り付けられている PCIe アダプターをすべて取り外します。背面 PCIe アダプターおよびライザー・カードの取り外しを参照してください。
  2. M.2 バックプレーン電源ケーブルおよび信号ケーブルを M.2 バックプレーンから切り離します。
  3. M.2 ライザー・ケージから M.2 バックプレーンを取り外します。
    1. バックプレーンを固定しているねじを緩めます。
    2. バックプレーンをスライドさせてケージから取り外し、バックプレーンを持ち上げて取り外します。

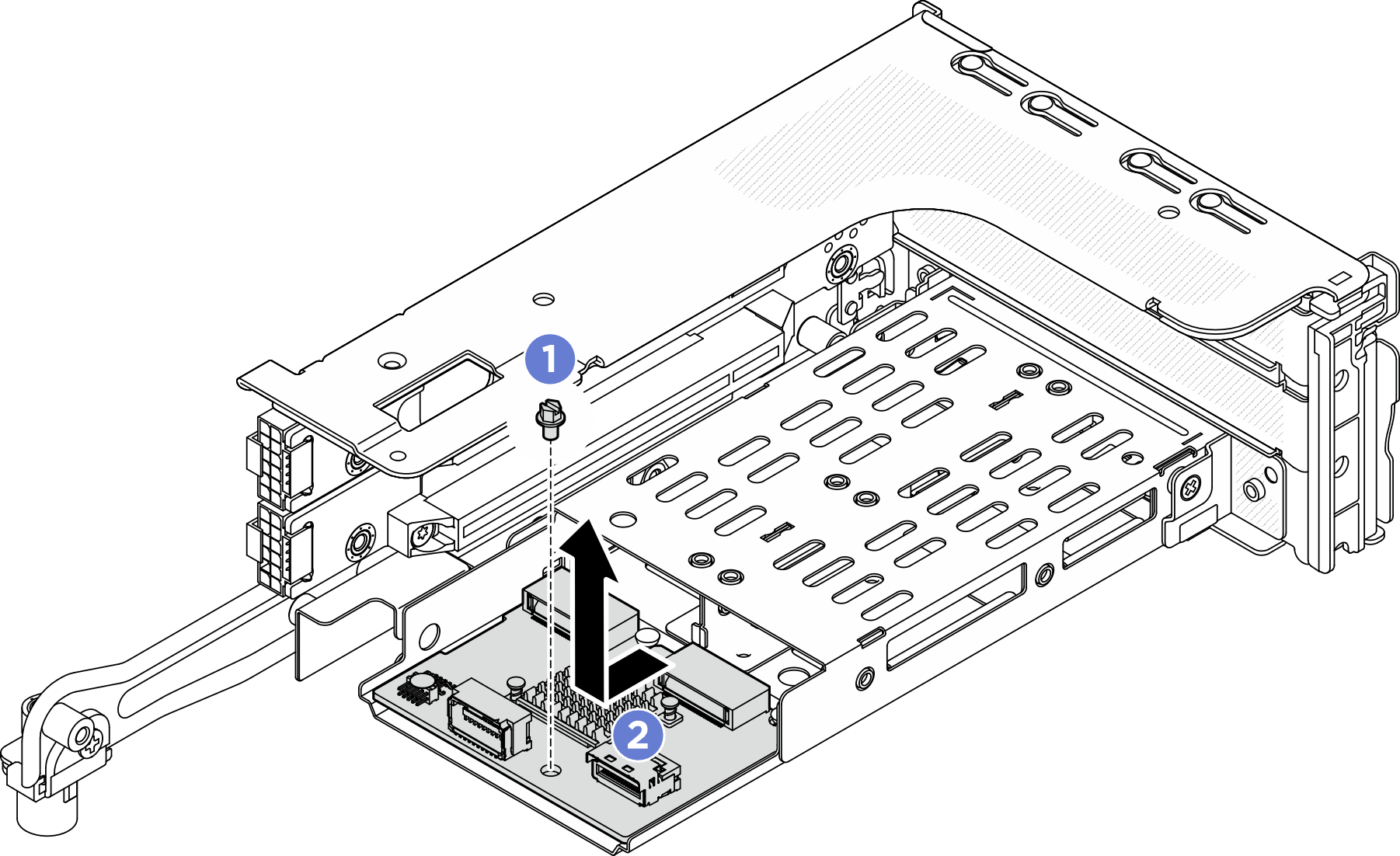

    図 1. 3FH M.2 ライザー・ケージからの M.2 バックプレーンの取り外し
    Removing the M.2 backplane from 3FH M.2 riser cage

完了したら

コンポーネントまたはオプション装置を返却するよう指示された場合は、すべての梱包上の指示に従い、提供された配送用の梱包材がある場合はそれを使用してください。
