卸下背面 M.2 转接卡架和硬盘背板

按照本节中的说明卸下背面 M.2 转接卡架和硬盘背板。

过程

1. 为本任务做好准备。
   1. 如果服务器安装在机架中，请在机架滑动导轨上滑出服务器，以便对顶盖执行操作或将服务器从机架中卸下。请参阅更换服务器。
   2. 卸下安装在服务器背面的所有热插拔 M.2 硬盘组合件。请参阅卸下热插拔 M.2 硬盘组合件。
   3. 卸下顶盖。请参阅卸下顶盖。
   4. 从主板组合件上拔下所有转接卡线缆、PCIe 适配器线缆、M.2 背板电源线和信号线缆。然后，卸下安装背面 M.2 背板的 M.2 转接卡架。请参阅卸下背面转接卡组合件。
   5. 卸下转接卡架中安装的所有 PCIe 适配器。请参阅卸下背面 PCIe 适配器和转接卡。
2. 从 M.2 背板上拔下 M.2 背板的电源线和信号线缆。
3. 从 M.2 转接卡架上卸下 M.2 背板。
   1. 松开固定背板的螺钉。
   2. 将背板从转接卡架中抽出；然后，抬起背板将其取出。

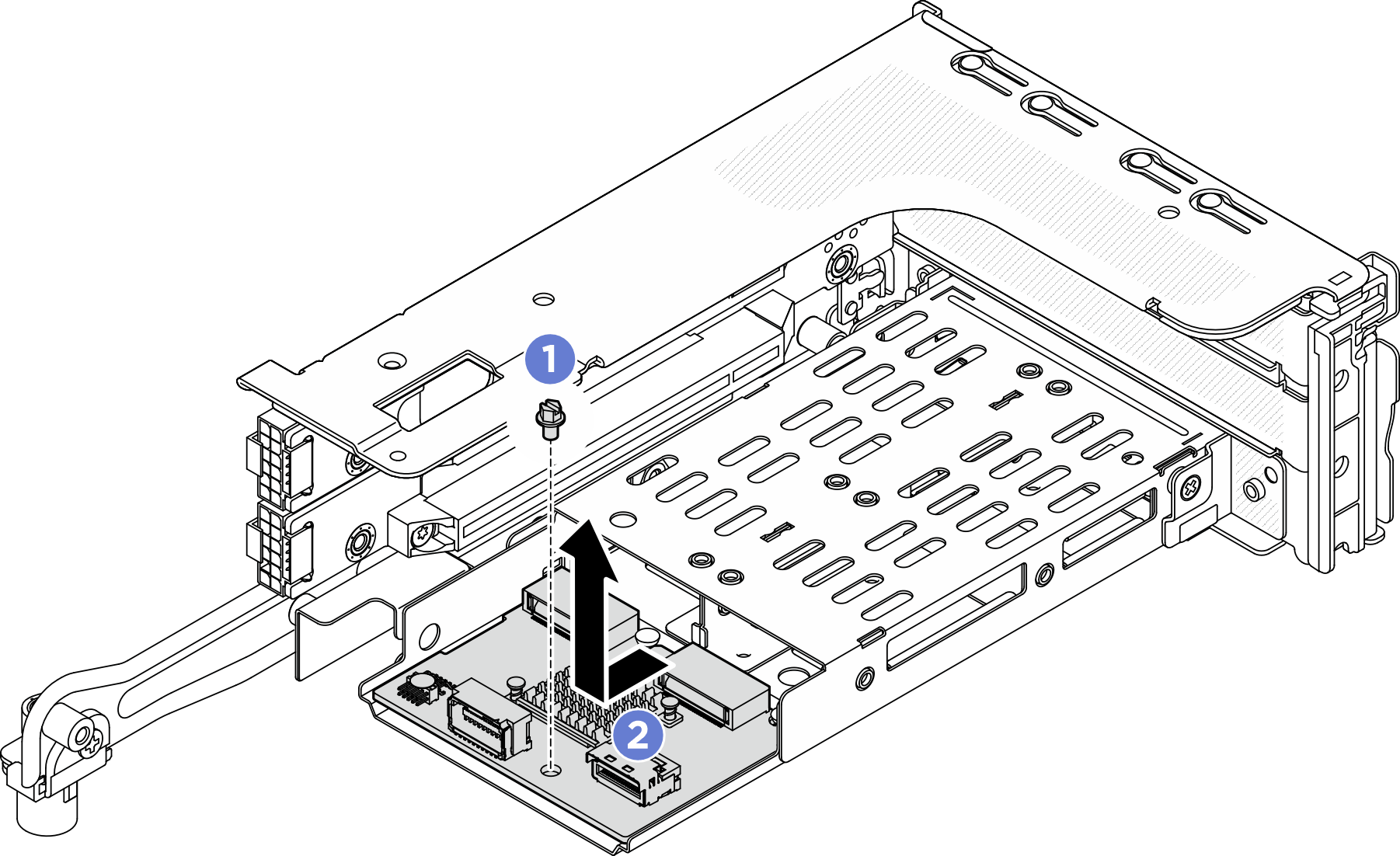

   图 1. 从 3FH M.2 转接卡架上卸下 M.2 背板
