卸下正面 M.2 硬盘仓和硬盘背板

按照本节中的说明卸下正面 M.2 硬盘仓和硬盘背板。

关于本任务

注意

• 请阅读安装准则和安全检查核对表以确保操作安全。

• 关闭服务器和外围设备的电源，然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。

• 为避免静电导致的系统中止和数据丢失，请在安装前将容易被静电损坏的组件放在防静电包装中，并在操作设备时使用静电释放腕带或其他接地系统。

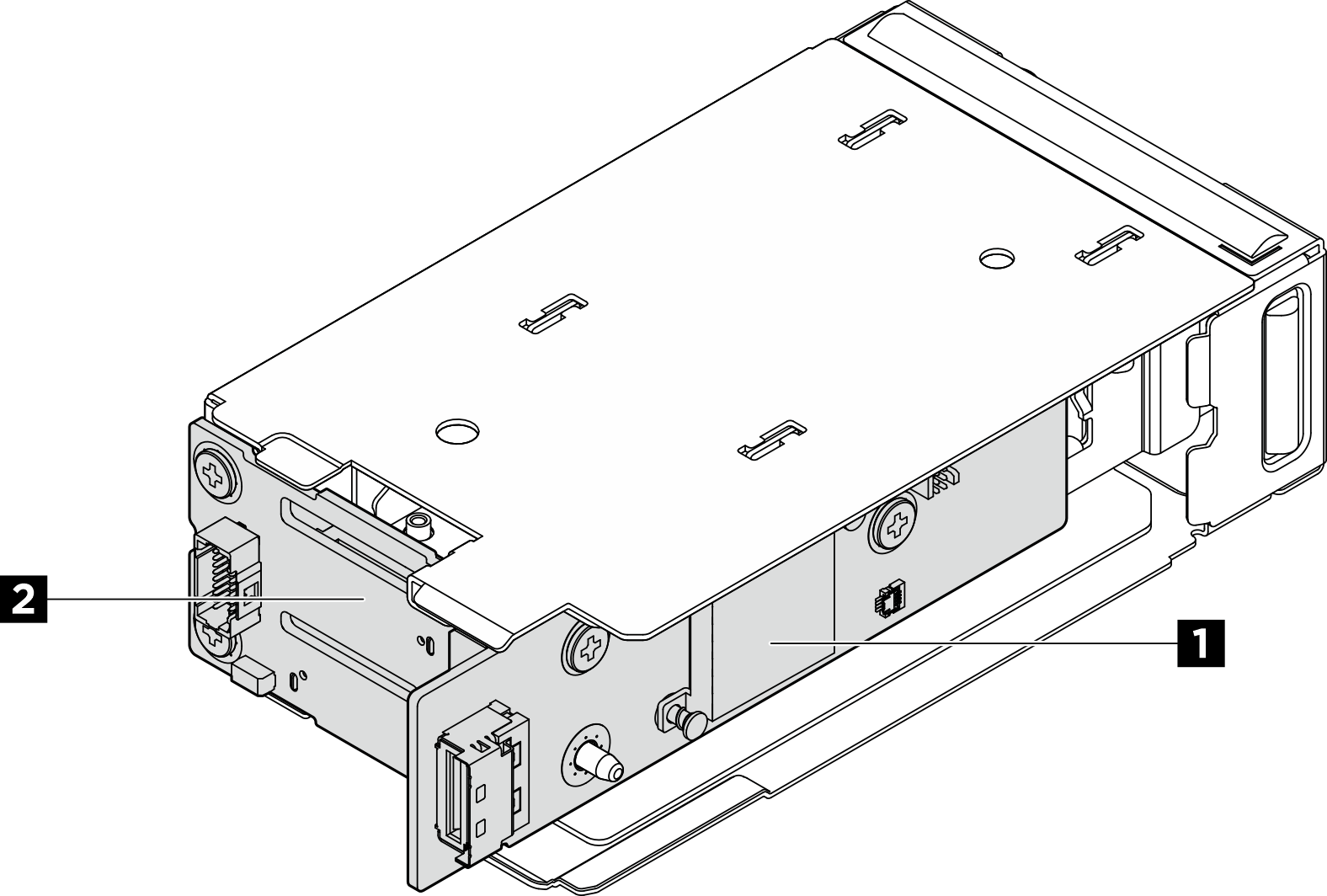

图 1. 正面 M.2 硬盘背板

1 M.2 控制器板

2 M.2 引导背板

过程

1. 为本任务做好准备。
   1. 如果服务器安装在机架中，请在机架滑动导轨上滑出服务器，以便对顶盖执行操作或将服务器从机架中卸下。请参阅更换服务器。
   2. 卸下正面 M.2 硬盘仓中安装的所有热插拔 M.2 硬盘组合件。请参阅卸下热插拔 M.2 硬盘组合件。
   3. 卸下顶盖。请参阅卸下顶盖。
   4. 从 M.2 背板上拔下电源线和信号线缆。
2. 从机箱上卸下正面 M.2 硬盘仓及仓框架。
   1. 打开滑锁将硬盘仓从框架上松开。
   2. 将硬盘仓及框架从机箱中滑出。
   图 2. 卸下正面 M.2 硬盘仓及仓框架
3. 卸下正面 M.2 硬盘仓。
   1. 用平头螺丝刀按压释放滑锁以松开硬盘仓。
   2. 向外推动硬盘仓以将其卸下。

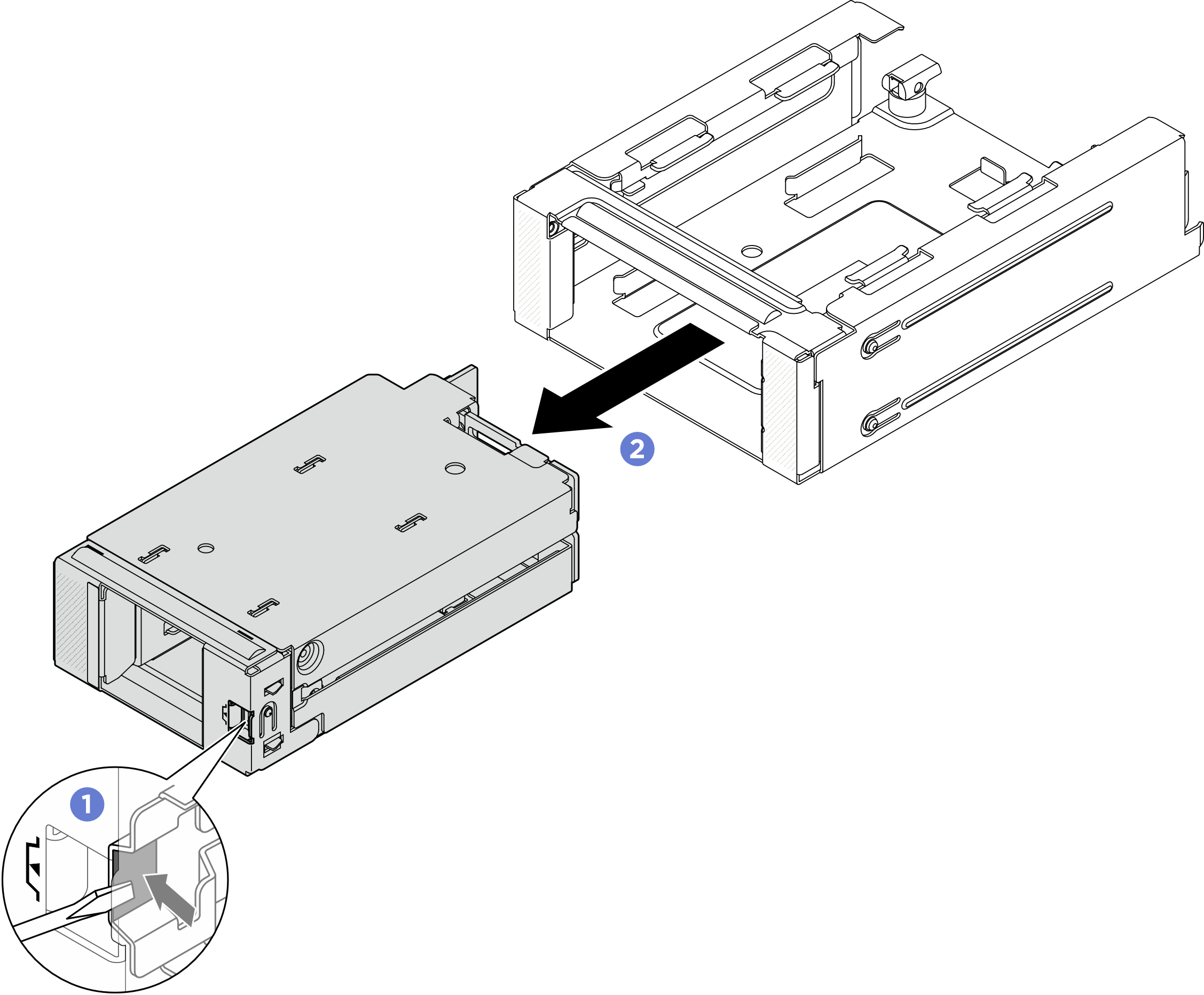

   图 3. 从仓框架上卸下正面 M.2 硬盘仓

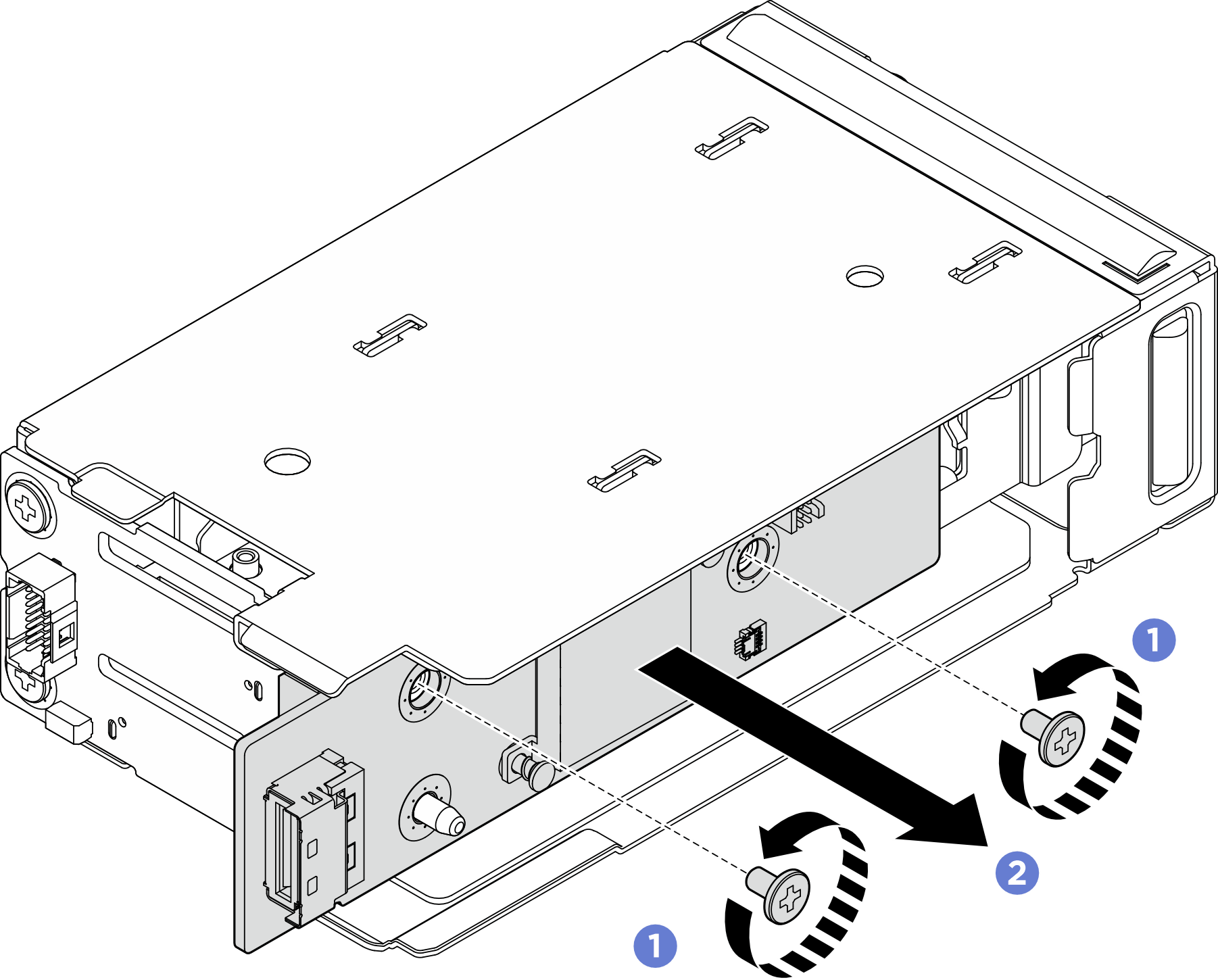

4. 从硬盘仓上卸下正面 M.2 控制器板。
   1. 松开固定控制器板的两颗螺钉。
   2. 从硬盘仓上卸下控制器板。
   图 4. 卸下正面 M.2 控制器板


5. 从硬盘仓上卸下正面 M.2 引导背板。

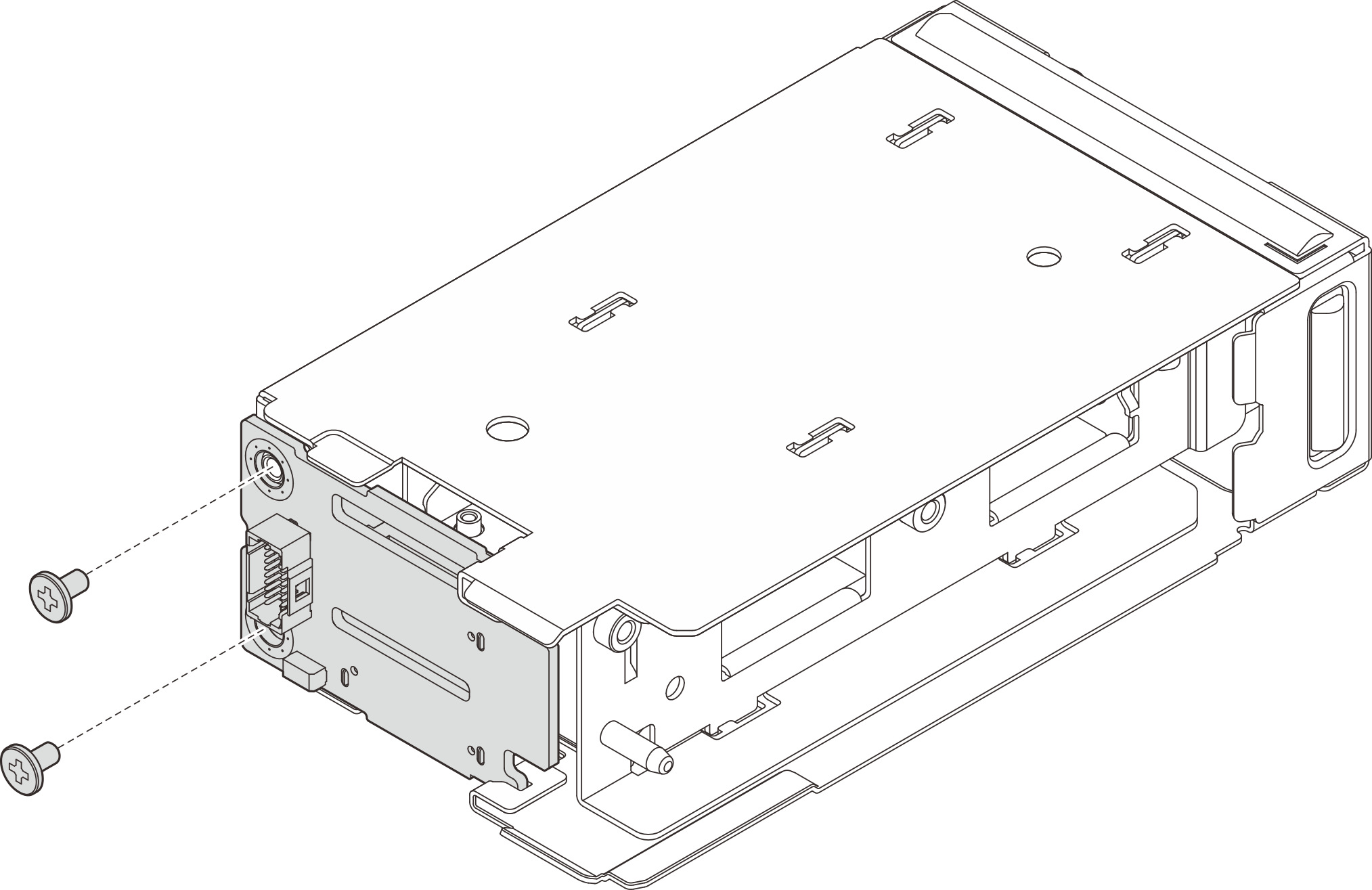

   1. 拧松固定背板的两颗螺钉。
      图 5. 卸下正面 M.2 引导背板

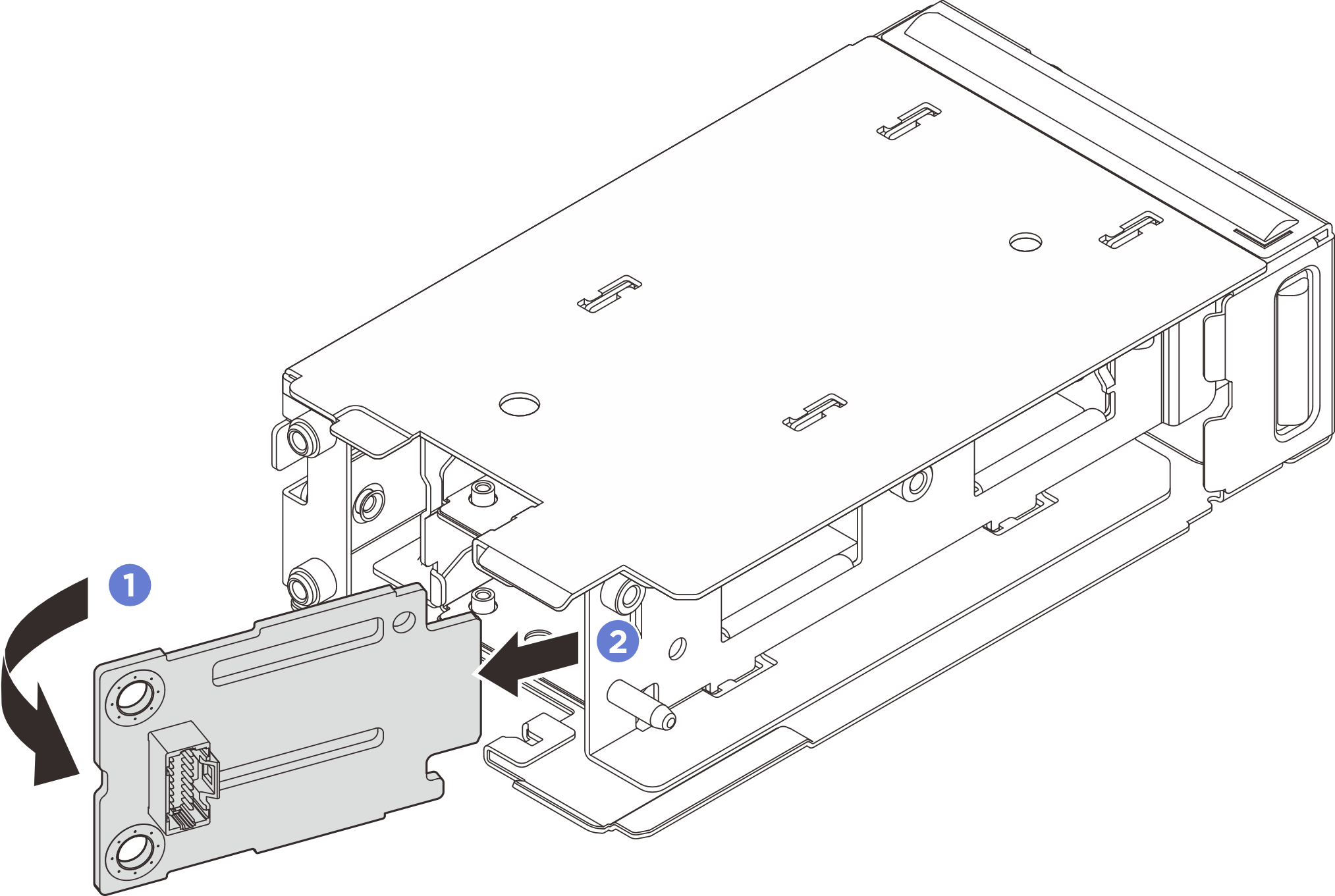

   1. 旋转背板的左侧以使其脱离硬盘仓。
   2. 从硬盘仓上卸下背板。
   图 6. 卸下正面 M.2 引导背板
