Rimozione del telaio e dei backplane dell'unità M.2 anteriori

Seguire le istruzioni riportate in questa sezione per rimuovere il telaio e i backplane dell'unità M.2 anteriori.

Informazioni su questa attività

Attenzione
  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

Figura 1. Backplane dell'unità M.2 anteriori
Front M.2 drive backplanes
1 Scheda controller M.22 Backplane di avvio M.2

Procedura

  1. Prepararsi per questa attività.
    1. Se il server è installato in un rack, estrarre il server facendolo scorrere sulle guide di scorrimento del rack per accedere al coperchio superiore oppure rimuovere il server dal rack. Vedere Sostituzione del server.
    2. Rimuovere tutti gli assiemi dell'unità M.2 hot-swap installati nel telaio dell'unità M.2 anteriore. Vedere Rimozione di un assieme dell'unità M.2 hot-swap .
    3. Rimuovere il coperchio superiore. Vedere Rimozione del coperchio superiore.
    4. Scollegare i cavi di alimentazione e di segnale dai backplane M.2.
  2. Rimuovere il telaio unità M.2 anteriore con l'intelaiatura dallo chassis.
    1. Aprire il fermo per sganciare il telaio unità con l'intelaiatura.
    2. Estrarre il telaio unità con l'intelaiatura dallo chassis.
    Figura 2. Rimozione del telaio unità M.2 anteriore con l'intelaiatura

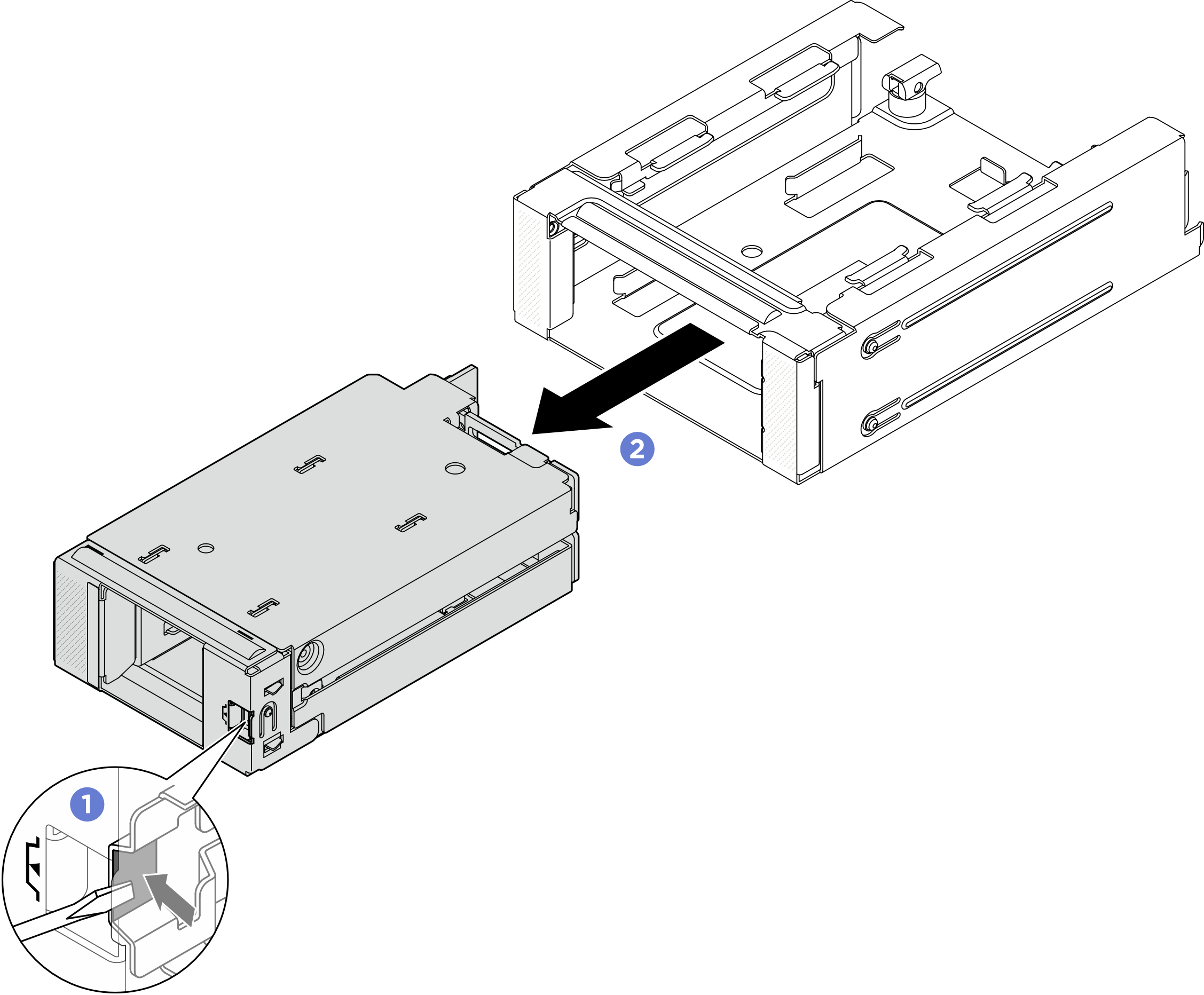

  3. Rimuovere il telaio unità M.2 anteriore.
    1. Premere il fermo di rilascio con un cacciavite a testa piatta per sganciare il telaio unità.
    2. Far scorrere il telaio unità per rimuoverlo.
    Figura 3. Rimozione del telaio unità M.2 anteriore dall'intelaiatura
    Removing the front M.2 drive cage from the frame

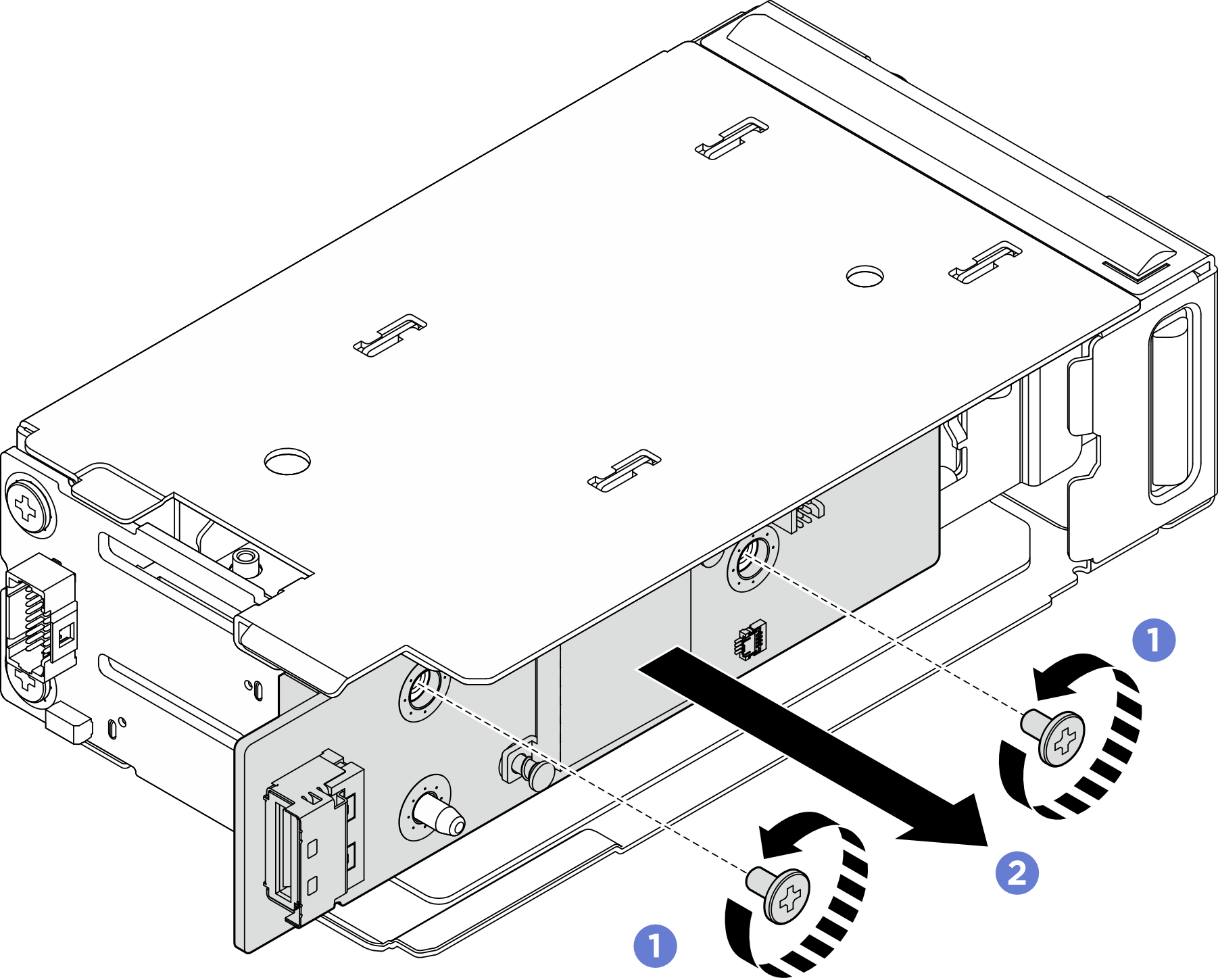

  4. Rimuovere la scheda controller M.2 anteriore dal telaio unità.
    1. Allentare le due viti che fissano la scheda controller.
    2. Rimuovere la scheda controller dal telaio unità.
    Figura 4. Rimozione della scheda di controllo M.2 anteriore
    Removing the controller board
  5. Rimuovere il backplane di avvio M.2 anteriore dal telaio unità.
    1. Allentare le due viti che fissano il backplane.
      Figura 5. Rimozione del backplane di avvio M.2 anteriore

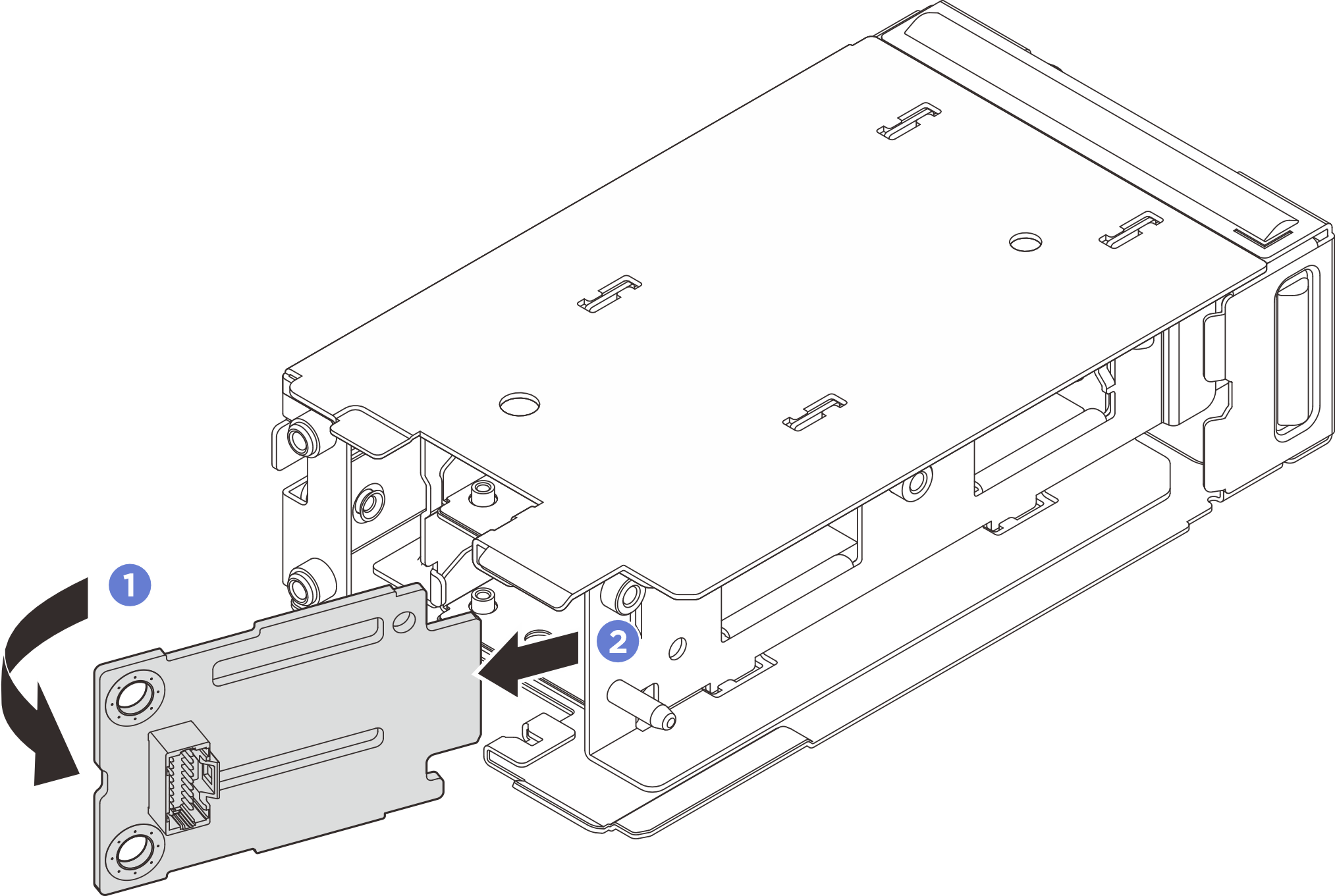

    1. Ruotare il lato sinistro del backplane allontanandolo dal telaio unità.
    2. Rimuovere il backplane dal telaio unità.
    Figura 6. Rimozione del backplane di avvio M.2 anteriore

Dopo aver terminato

Se viene richiesto di restituire il componente o il dispositivo opzionale, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio per la spedizione forniti con il prodotto.
