Remover os backplanes da unidade e a gaiola da unidade M.2 frontal

Siga as instruções desta seção para remover a gaiola da unidade M.2 frontal e os backplanes da unidade.

Sobre esta tarefa

Atenção
  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

Figura 1. Backplanes da unidade M.2 frontal
Front M.2 drive backplanes
1 Placa do controlador M.22 Backplane de inicialização M.2

Procedimento

  1. Faça as preparações para essa tarefa.
    1. Se o servidor estiver instalado em um rack, deslize o servidor para fora dos trilhos deslizantes do rack para acessar a tampa superior ou remover o servidor do rack. Consulte Substituição do servidor.
    2. Remova todos os conjuntos de unidade M.2 hot-swap instalados na gaiola de unidade M.2 frontal. Consulte Remover um conjunto de unidade M.2 hot-swap .
    3. Remova a tampa superior. Consulte Remover a tampa superior.
    4. Desconecte os cabos de sinal e de alimentação dos backplanes M.2.
  2. Remova a gaiola da unidade M.2 frontal com a estrutura da gaiola do chassi.
    1. Abra a trava para desencaixar a gaiola de unidade com a estrutura.
    2. Deslize a gaiola de unidade com a estrutura para fora do chassi.
    Figura 2. Remoção da gaiola de unidade M.2 frontal com estrutura
  3. Remova a gaiola de unidade M.2 frontal.
    1. Pressione a trava de liberação com uma chave de fenda para desencaixar a gaiola de unidade.
    2. Deslize a gaiola de unidade para fora para removê-la.

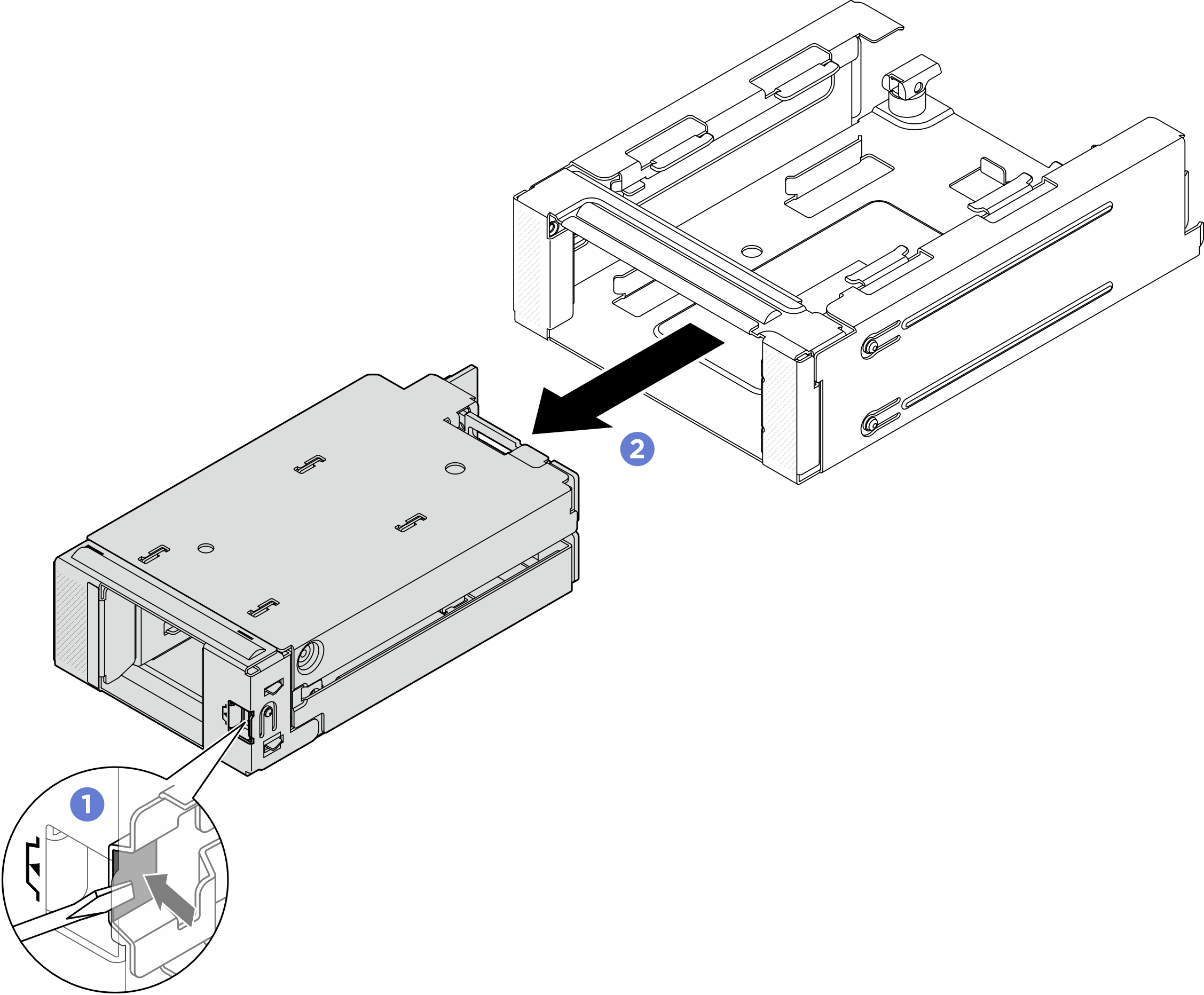

    Figura 3. Remoção da gaiola de unidade M.2 frontal da estrutura
    Removing the front M.2 drive cage from the frame
  4. Remova a placa do controlador M.2 frontal da gaiola de unidade.
    1. Solte os dois parafusos que prendem a placa do controlador.
    2. Remova a placa do controlador da gaiola de unidade.

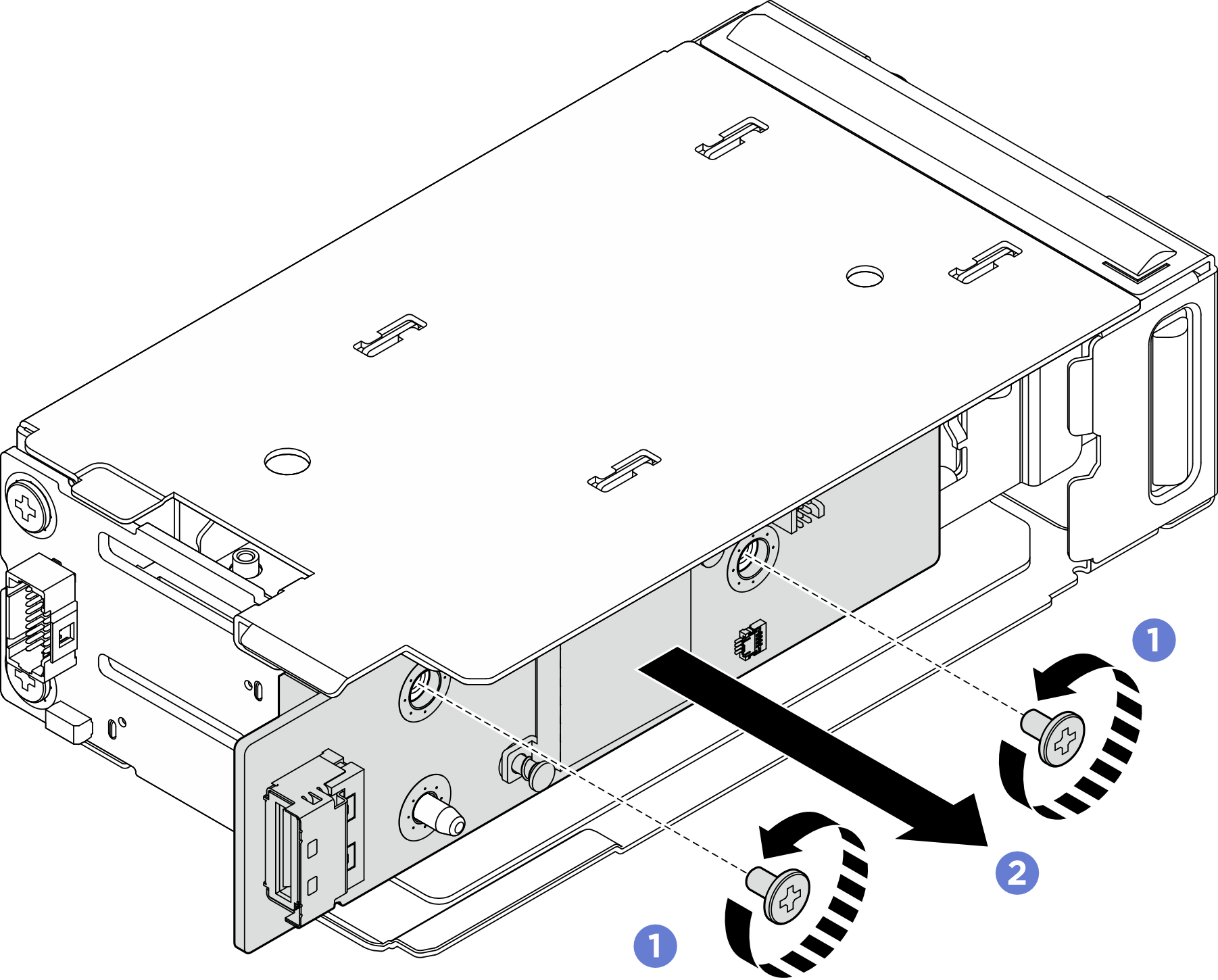

    Figura 4. Remoção da placa do controlador M.2 frontal
    Removing the controller board
  5. Remova o backplane de inicialização M.2 frontal da gaiola de unidade.
    1. Solte os dois parafusos que fixam o backplane.
      Figura 5. Remoção do backplane de inicialização M.2 frontal

    1. Gire o lado esquerdo do backplane para longe da gaiola de unidade.
    2. Remova o backplane da gaiola de unidade.

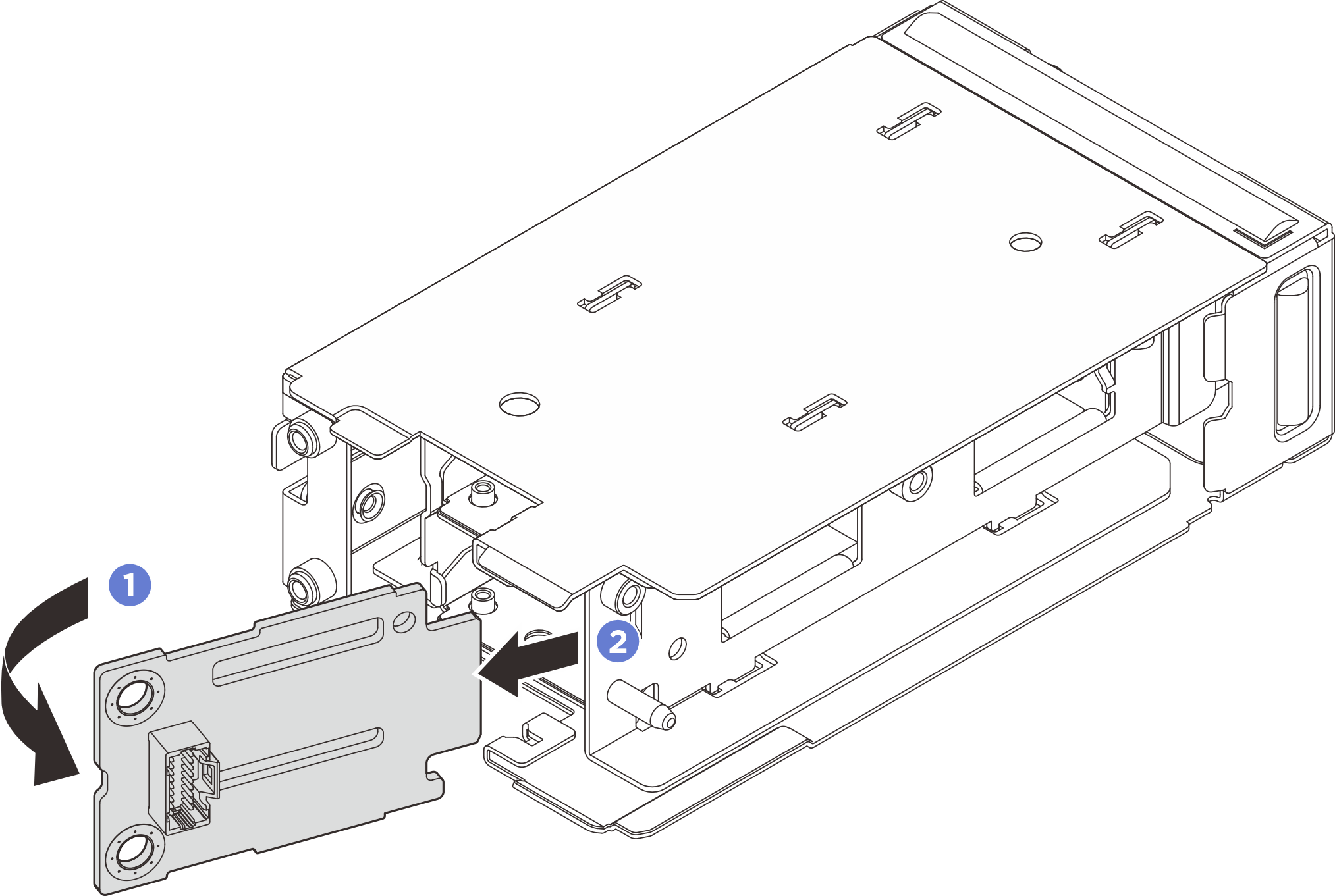

    Figura 6. Remoção do backplane de inicialização M.2 frontal

Depois de concluir

Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
