Remover o backplane da unidade e a gaiola da placa riser M.2 traseira

Siga as instruções desta seção para remover o backplane da unidade e a gaiola da placa riser M.2 traseira.

Sobre esta tarefa

Atenção

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

Procedimento

  1. Faça as preparações para essa tarefa.
    1. Se o servidor estiver instalado em um rack, deslize o servidor para fora dos trilhos deslizantes do rack para acessar a tampa superior ou remover o servidor do rack. Consulte Substituição do servidor.
    2. Remova todos os conjuntos de unidade M.2 hot-swap instalados na parte traseira do servidor. Consulte Remover um conjunto de unidade M.2 hot-swap.
    3. Remova a tampa superior. Consulte Remover a tampa superior.
    4. Desconecte todos os cabos da placa riser, os cabos do adaptador PCIe e os cabos de alimentação e de sinal do backplane M.2 do conjunto da placa-mãe. Em seguida, remova a gaiola de placa riser M.2 na qual o backplane M.2 traseiro está instalado. Consulte Remover um conjunto de placa riser traseiro.
    5. Remova todos os adaptadores PCIe instalados na gaiola da placa riser. Consulte Remover um adaptador PCIe traseiro e uma placa riser.
  2. Desconecte os cabos de alimentação e sinal do backplane M.2.
  3. Remova o backplane M.2 da gaiola da placa riser M.2.
    1. Solte o parafuso que prende o backplane.
    2. Deslize o backplane para fora da gaiola; em seguida, levante-o para removê-lo.

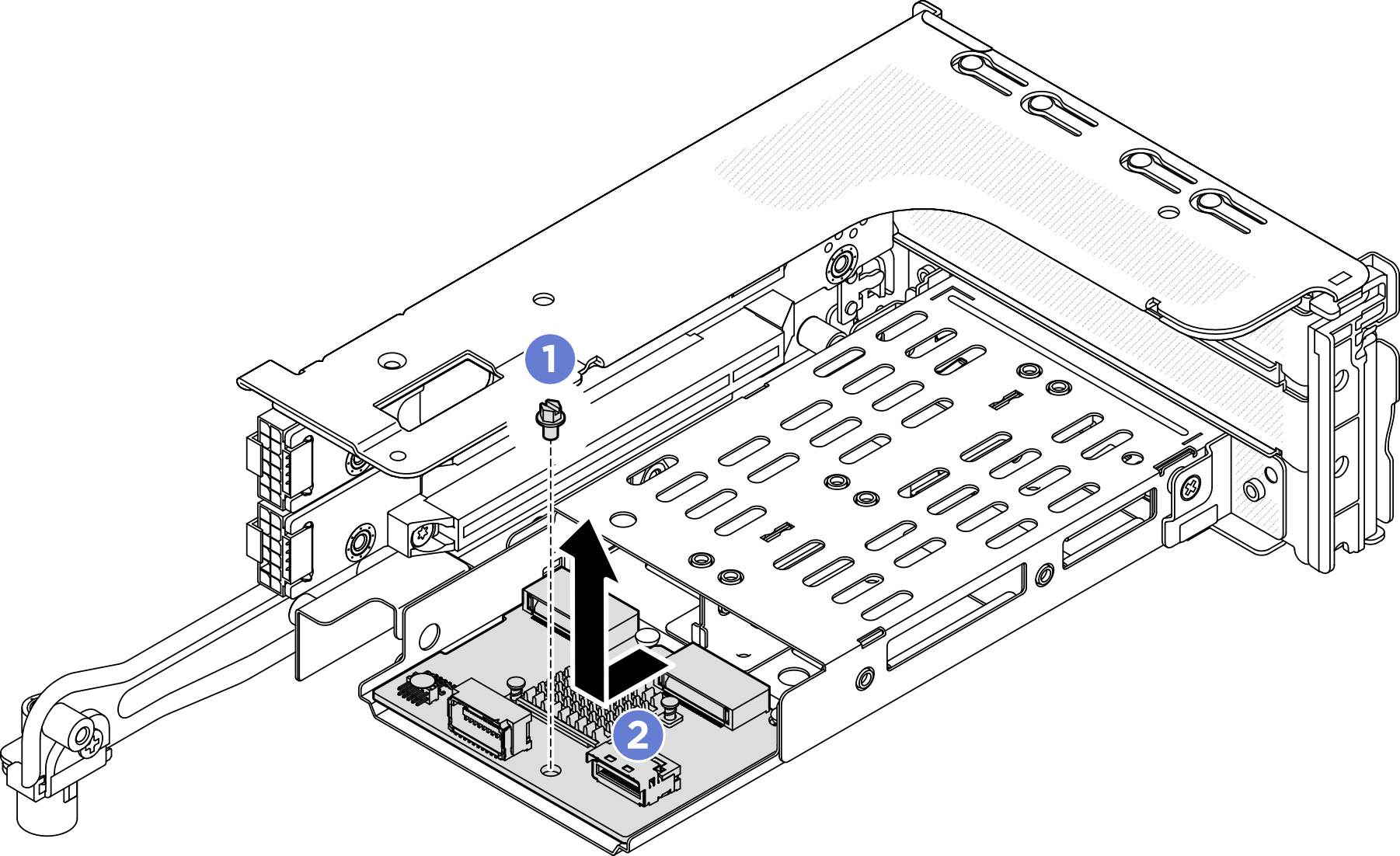

    Figura 1. Remoção do backplane M.2 da gaiola da placa riser 3FH M.2
    Removing the M.2 backplane from 3FH M.2 riser cage

Depois de concluir

Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
