卸下背面 M.2 擴充卡匣和硬碟背板

請依照本節中的指示卸下後方 M.2 擴充卡匣和硬碟背板。

關於此作業

小心

  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

  • 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。

  • 將靜電敏感元件保存在防靜電保護袋中，直到安裝時才取出，且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統，以避免暴露於靜電之中，否則可能導致系統停止運轉和資料遺失。

程序

  1. 為此作業做準備。
    1. 如果伺服器安裝在機架中，請沿著其機架滑軌將伺服器滑出以接觸上蓋，或從機架卸下伺服器。請參閱更換伺服器。
    2. 卸下安裝在伺服器後方的所有熱抽換 M.2 硬碟組件。請參閱卸下熱抽換 M.2 硬碟組件。
    3. 卸下上蓋。請參閱卸下上蓋。
    4. 從主機板組件拔下所有擴充卡纜線、PCIe 配接卡纜線、M.2 背板電源和信號線。然後，卸下安裝後方 M.2 背板的 M.2 擴充卡匣。請參閱卸下背面擴充卡組件。
    5. 卸下擴充卡匣中安裝的所有 PCIe 配接卡。請參閱卸下背面 PCIe 配接卡和擴充卡。
  2. 從 M.2 背板拔下 M.2 背板電源線和信號線。
  3. 從 M.2 擴充卡匣卸下 M.2 背板。
    1. 鬆開固定背板的螺絲。
    2. 將背板滑離框架；然後，抬起背板以將其移除。

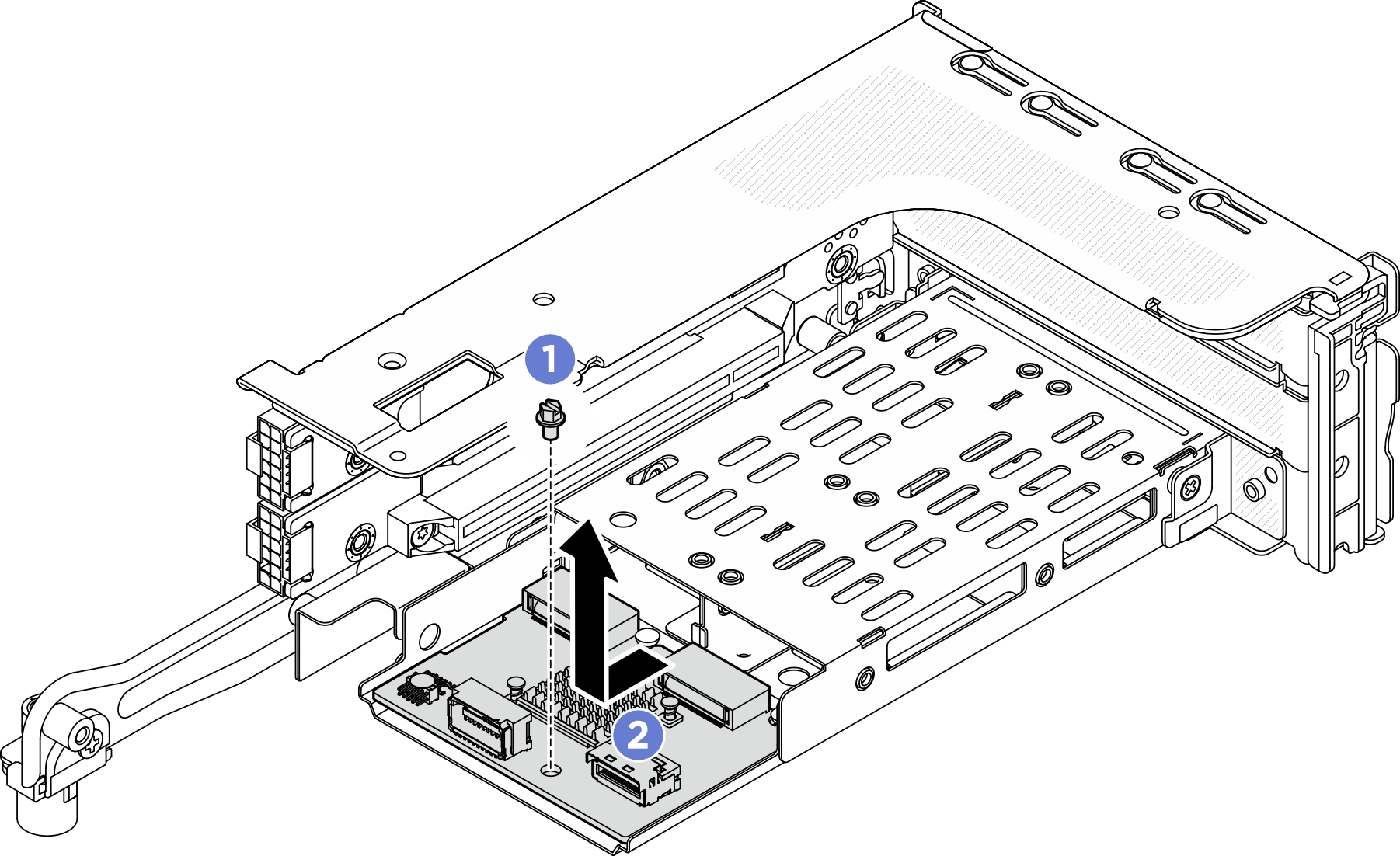

    圖 1. 從 3FH M.2 擴充卡匣中卸下 M.2 背板
    Removing the M.2 backplane from 3FH M.2 riser cage

在您完成之後

如果指示您送回元件或選配裝置，請遵循所有包裝指示，並使用提供給您的任何包裝材料來運送。
