Quitar el compartimiento de expansión M.2 posterior y la placa posterior de la unidad

Siga las instrucciones que aparecen en esta sección para quitar la placa posterior de la unidad y el compartimiento de expansión M.2 posterior.

Acerca de esta tarea

Atención
  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

Procedimiento

  1. Prepárese para esta tarea.
    1. Si el servidor está instalado en un bastidor, deslice el servidor hacia fuera de los rieles de deslizamiento del bastidor para acceder a la cubierta superior, o quite el servidor del bastidor. Consulte Sustitución del servidor.
    2. Quite todos los conjuntos de unidad M.2 de intercambio en caliente instalados en la parte posterior del servidor. Consulte Extracción de un conjunto de unidad M.2 de intercambio en caliente.
    3. Quite la cubierta superior. Consulte Extracción de la cubierta superior.
    4. Desconecte todos los cables de la tarjeta de expansión, los cables del adaptador PCIe y los cables de alimentación y de señal de la placa posterior M.2 del conjunto de la placa del sistema. A continuación, quite el compartimiento de expansión M.2 en el que está instalada la placa posterior M.2 trasera. Consulte Extracción de un conjunto de expansión posterior.
    5. Quite todos los adaptadores PCIe instalados en el compartimiento de expansión. Consulte Extracción de un adaptador PCIe posterior y de la tarjeta de expansión.
  2. Desconecte los cables de alimentación y señal de la placa base M.2 de la placa base M.2.
  3. Quite la placa posterior M.2 del compartimiento de expansión M.2.
    1. Suelte el tornillo que fija la placa posterior.
    2. Deslice la placa posterior hacia fuera del compartimiento y, a continuación, levántela para quitarla.

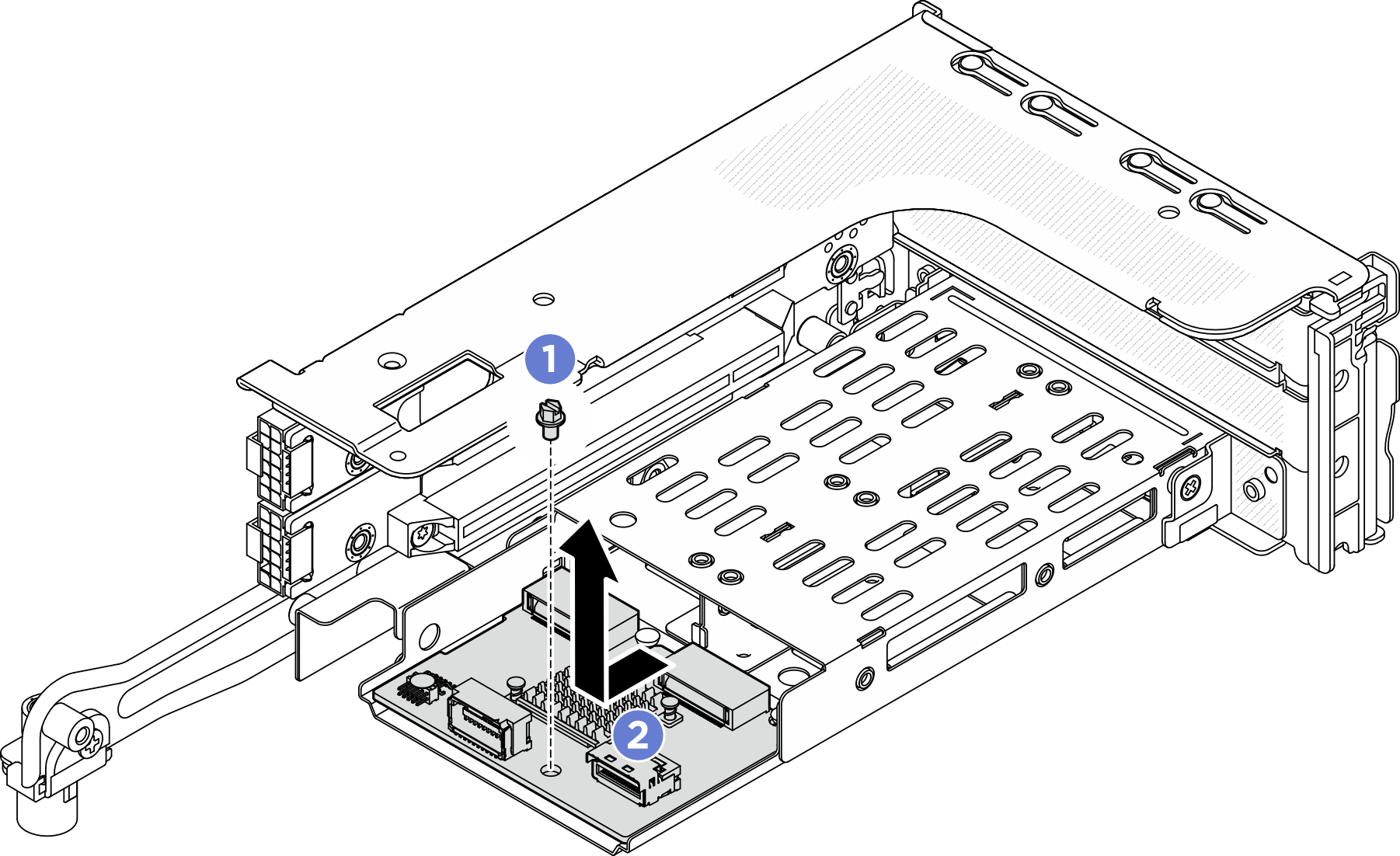

    Figura 1. Extracción de la placa posterior M.2 del compartimiento de expansión M.2 3FH
    Removing the M.2 backplane from 3FH M.2 riser cage

Después de finalizar

Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
