Retrait du boîtier de carte mezzanine M.2 et du fond de panier d'unité arrière

Suivez les instructions de cette section pour retirer le boîtier de carte mezzanine M.2 arrière et le fond de panier.

À propos de cette tâche

Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

Procédure

  1. Préparez-vous à cette tâche.
    1. Si le serveur est installé dans une armoire, faites sortir le serveur en le faisant glisser sur les glissières de l’armoire afin d’accéder au carter supérieur, ou retirez le serveur de l’armoire. Voir Remplacement du serveur.
    2. Retirez tous les assemblages d’unités M.2 remplaçables à chaud installés à l’arrière du serveur. Pour plus d'informations, voir Retrait d'un bloc d'unités M.2 remplaçables à chaud.
    3. Retirez le carter supérieur. Voir Retrait du carter supérieur.
    4. Débranchez tous les câbles de la carte mezzanine, les câbles de l'adaptateur PCIe, les câbles d'alimentation et de signal du fond de panier M.2 du bloc carte mère. Retirez ensuite le boîtier de carte mezzanine M.2 dans lequel le fond de panier M.2 arrière est installé. Voir Retrait d’un assemblage de cartes mezzanines arrière.
    5. Retirez tous les adaptateurs PCIe installés dans le boîtier de carte mezzanine. Pour plus d'informations, voir Retrait d'un adaptateur PCIe et d'une carte mezzanine arrière.
  2. Débranchez les câbles d'alimentation et de signal du fond de panier M.2.
  3. Retirez le fond de panier M.2 du boîtier de carte mezzanine M.2.
    1. Desserrez la vis qui fixe le fond de panier.
    2. Faites glisser le fond de panier pour l'éloigner du boîtier, puis soulevez le fond de panier pour le retirer.

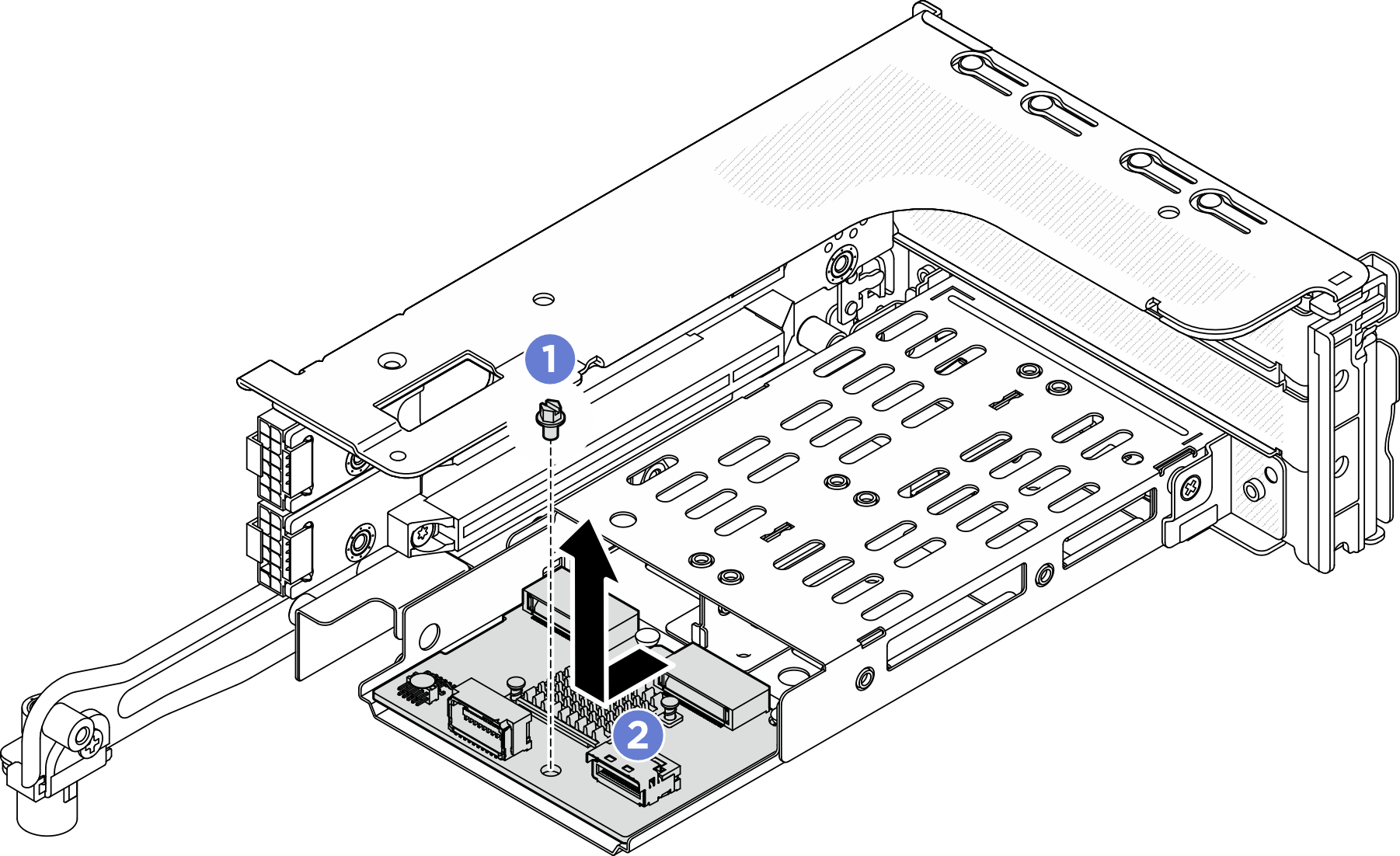

    Figure 1. Retrait du fond de panier M.2 du boîtier de carte mezzanine M.2 3FH
    Removing the M.2 backplane from 3FH M.2 riser cage

Après avoir terminé

Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
