뒷면 M.2 라이저 케이지 및 드라이브 백플레인을 제거

이 섹션의 지침에 따라 뒷면 M.2 라이저 케이지와 드라이브 백플레인을 제거하십시오.

이 작업 정보

주의
  • 설치 지침안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

  • 서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.

  • 설치하기 전까지 정전기에 민감한 구성 요소는 정전기 방지 포장재에 넣어 두고 정전기 방전 손목 스트랩 또는 기타 접지 시스템을 갖춘 상태로 장치를 다루어 정전기에 노출되지 않도록 하십시오.

절차

  1. 이 작업을 준비하십시오.
    1. 서버가 랙에 설치되어 있는 경우 랙 슬라이드에서 서버를 밀어 윗면 덮개에 액세스하거나 랙에서 서버를 제거하십시오. 서버 교체의 내용을 참조하십시오.
    2. 서버 뒷면에 설치된 핫 스왑 M.2 드라이브 어셈블리를 모두 제거하십시오. 핫 스왑 M.2 드라이브 어셈블리 제거의 내용을 참조하십시오.
    3. 윗면 덮개를 제거하십시오. 윗면 덮개 제거의 내용을 참조하십시오.
    4. 라이저 카드 케이블, PCIe 어댑터 케이블, M.2 백플레인 전원 및 신호 케이블을 시스템 보드 어셈블리에서 모두 분리하십시오. 그런 다음 뒷면 M.2 백플레인이 설치된 M.2 라이저 케이지를 제거하십시오. 뒷면 라이저 어셈블리 제거의 내용을 참조하십시오.
    5. 라이저 케이지에 설치된 PCIe 어댑터를 모두 제거하십시오. 뒷면 PCIe 어댑터 및 라이저 카드 제거의 내용을 참조하십시오.
  2. M.2 백플레인에서 M.2 백플레인 전원 및 신호 케이블을 분리하십시오.
  3. M.2 라이저 케이지에서 M.2 백플레인을 제거합니다.
    1. 백플레인을 고정하는 나사를 푸십시오.
    2. 케이지에서 백플레인을 밀어내십시오. 그런 다음 백플레인을 들어 올려 제거하십시오.

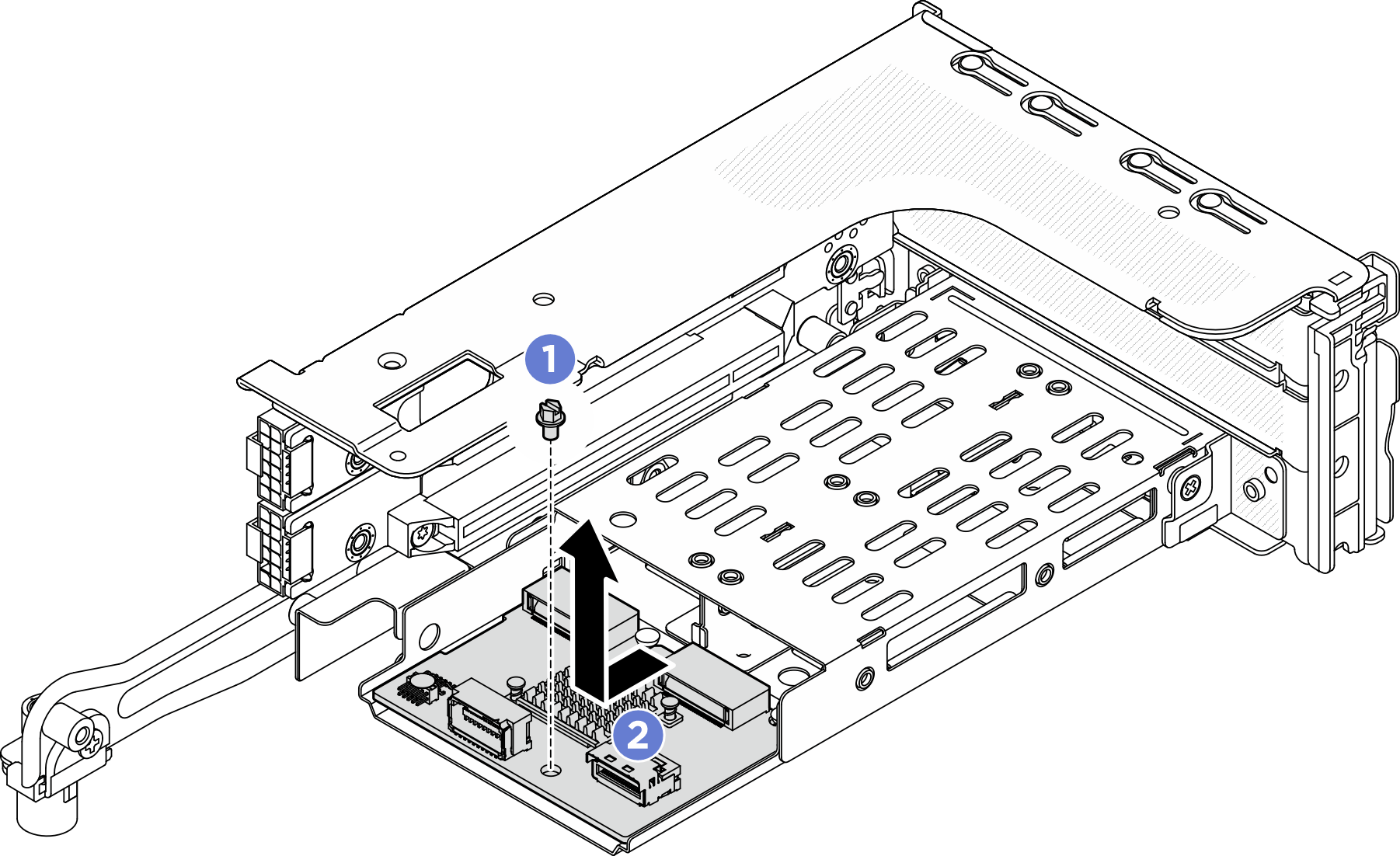

    그림 1. 3FH M.2 라이저 케이지에서 M.2 백플레인 제거
    Removing the M.2 backplane from 3FH M.2 riser cage

완료한 후

구성 요소 또는 옵션 장치를 반환하도록 지시받은 경우 모든 포장 지시사항을 따르고 제공되는 운송용 포장재를 사용하십시오.
