Rimozione del telaio verticale e del backplane dell'unità M.2 posteriori

Seguire le istruzioni riportate in questa sezione per rimuovere il telaio verticale e il backplane dell'unità M.2 posteriori

Informazioni su questa attività

Attenzione

  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

Procedura

  1. Prepararsi per questa attività.
    1. Se il server è installato in un rack, estrarre il server facendolo scorrere sulle guide di scorrimento del rack per accedere al coperchio superiore oppure rimuovere il server dal rack. Vedere Sostituzione del server.
    2. Rimuovere tutti gli assiemi delle unità M.2 hot-swap installati nella parte posteriore del server. Vedere Rimozione di un assieme dell'unità M.2 hot-swap.
    3. Rimuovere il coperchio superiore. Vedere Rimozione del coperchio superiore.
    4. Scollegare tutti i cavi della scheda verticale, i cavi dell'adattatore PCIe e i cavi di alimentazione e di segnale del backplane M.2 dall'assieme della scheda di sistema. Rimuovere quindi il telaio verticale M.2 su cui è installato il backplane M.2 posteriore. Vedere Rimozione di un assieme verticale posteriore.
    5. Rimuovere tutti gli adattatori PCIe installati nel telaio verticale. Vedere Rimozione di un adattatore PCIe posteriore e scheda verticale.
  2. Scollegare i cavi di alimentazione e di segnale del backplane M.2 dal backplane M.2.
  3. Rimuovere il backplane M.2 dal telaio verticale M.2.
    1. Allentare la vite che fissa il backplane.
    2. Far scorrere il backplane allontanandolo dal telaio; quindi sollevare il backplane per rimuoverlo.

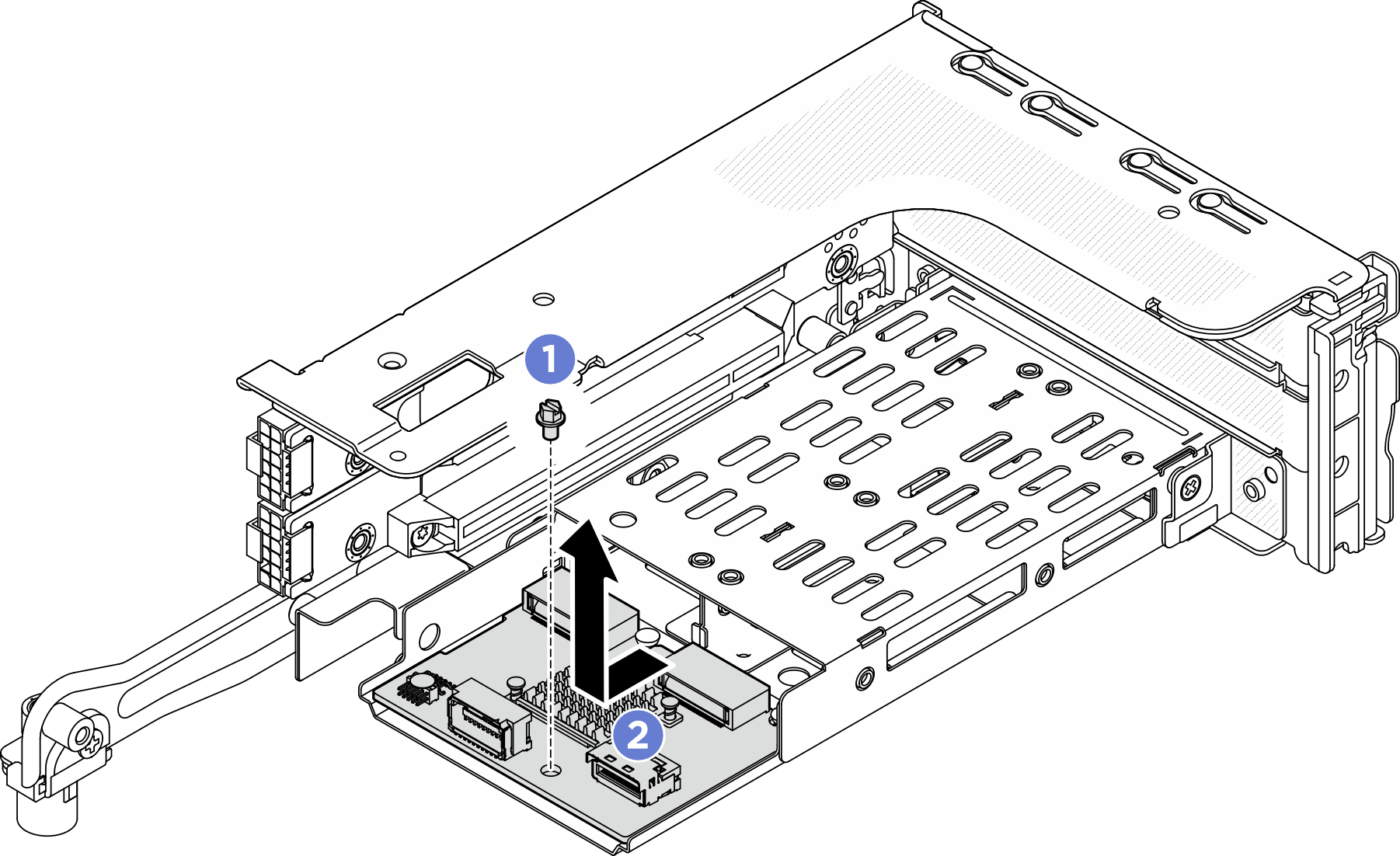

    Figura 1. Rimozione del backplane M.2 dal telaio verticale M.2 3FH.
    Removing the M.2 backplane from 3FH M.2 riser cage

Dopo aver terminato

Se viene richiesto di restituire il componente o il dispositivo opzionale, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio per la spedizione forniti con il prodotto.
