Retrait du boîtier d’unités de disque dur M.2 avant et des fonds de panier d’unité

Suivez les instructions de cette section pour retirer le boîtier d'unités de disque dur M.2 avant et les fonds de panier d'unité.

À propos de cette tâche

Avertissement
  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

Figure 1. Fonds de panier d'unité M.2 avant
Front M.2 drive backplanes
1 Carte contrôleur M.22 Fond de panier de démarrage M.2

Procédure

  1. Préparez-vous à cette tâche.
    1. Si le serveur est installé dans une armoire, faites sortir le serveur en le faisant glisser sur les glissières de l’armoire afin d’accéder au carter supérieur, ou retirez le serveur de l’armoire. Voir Remplacement du serveur.
    2. Retirez tous les assemblages d'unité M.2 remplaçables à chaud installés dans le boîtier d'unités de disque dur M.2 avant. Voir Retrait d'un bloc d'unités M.2 remplaçables à chaud .
    3. Retirez le carter supérieur. Voir Retrait du carter supérieur.
    4. Débranchez les câbles d'alimentation et de signal des fonds de panier M.2.
  2. Retirez du châssis le boîtier d'unités de disque dur M.2 avant avec le cadre du boîtier.
    1. Ouvrez le taquet pour libérer le boîtier d'unités de disque dur avec le cadre.
    2. Faites glisser le boîtier d'unités de disque dur avec cadre pour l'extraire du châssis.
    Figure 2. Retrait du boîtier d'unités de disque dur M.2 avant avec le cadre du boîtier
  3. Retirez le boîtier d'unités de disque dur M.2 avant.
    1. Appuyez sur le taquet de déverrouillage à l'aide d'un tournevis plat pour libérer le boîtier d'unités de disque dur.
    2. Faites glisser le boîtier d'unités de disque dur pour le retirer.

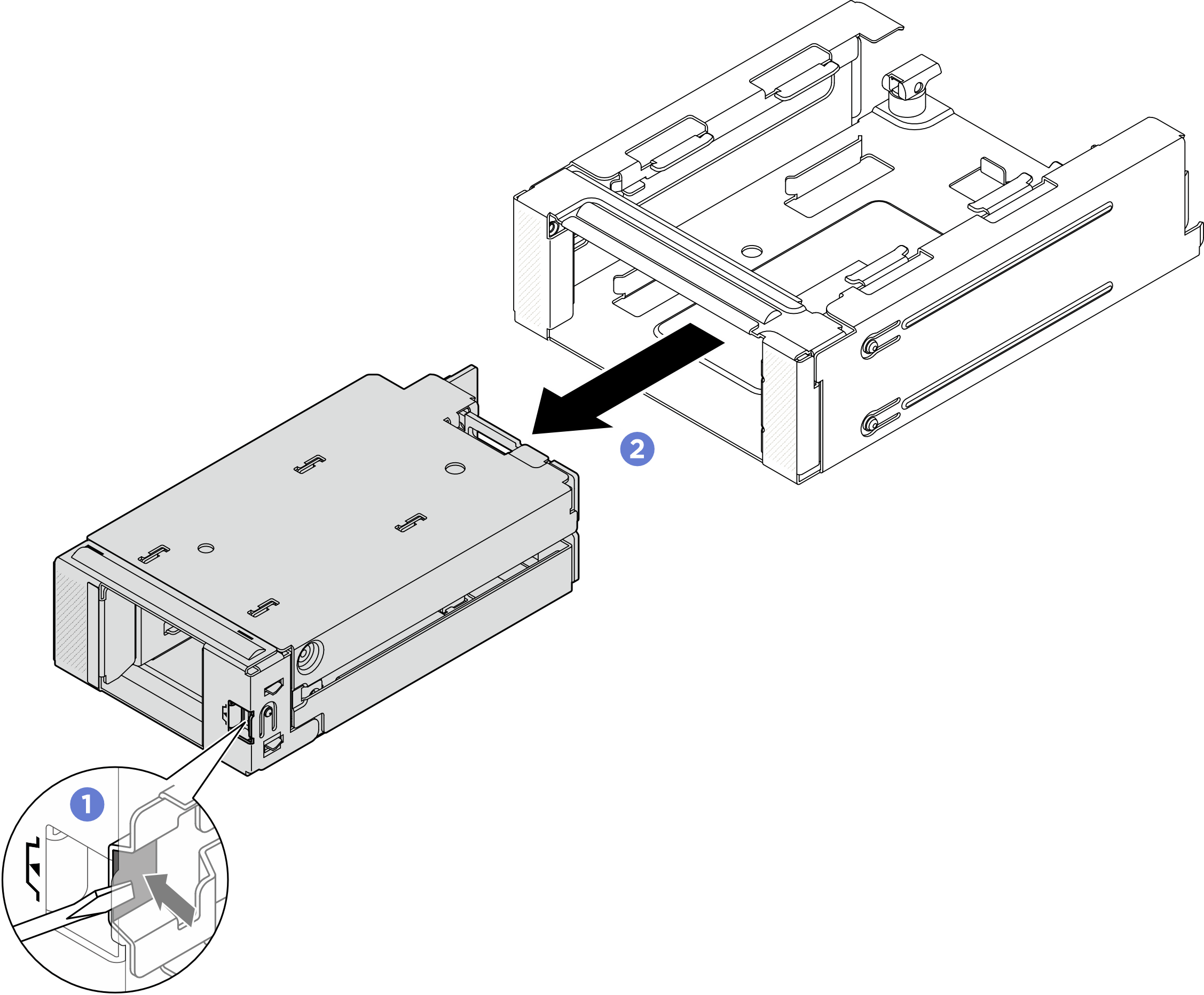

    Figure 3. Retrait du boîtier d'unités de disque dur M.2 avant du cadre du boîtier
    Removing the front M.2 drive cage from the frame
  4. Retirez la carte contrôleur M.2 avant du boîtier d'unités de disque dur.
    1. Desserrez les deux vis qui fixent la carte contrôleur.
    2. Retirez la carte contrôleur du boîtier d'unités de disque dur.
    Figure 4. Retrait de la carte contrôleur M.2 avant
    Removing the controller board
  5. Retirez le fond de panier de démarrage M.2 avant du boîtier d'unités de disque dur.
    1. Desserrez les deux vis de fixation du fond de panier.

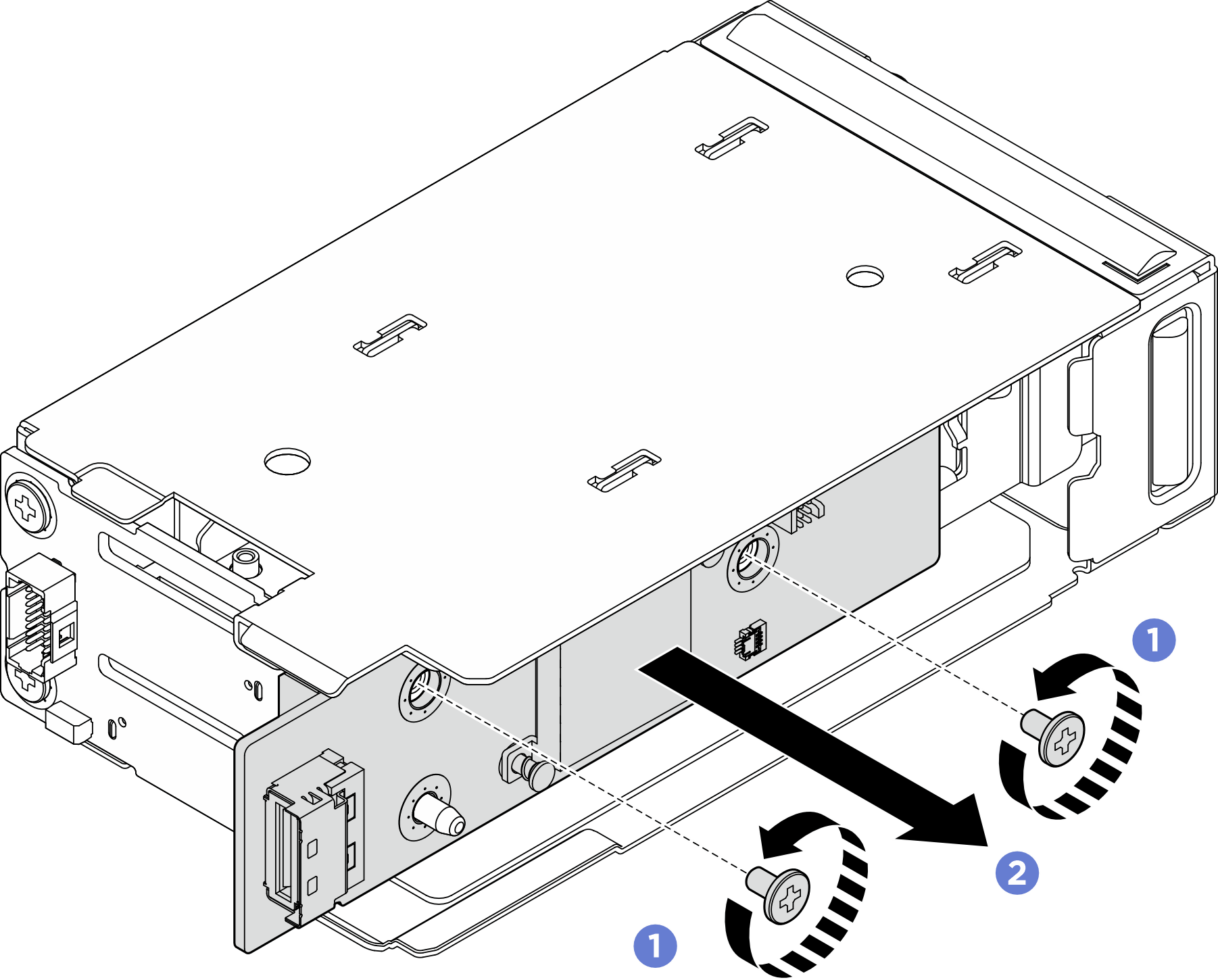

      Figure 5. Retrait du fond de panier de démarrage M.2 avant

    1. Faites pivoter le côté gauche du fond de panier vers l'extérieur du boîtier d'unités de disque dur.
    2. Retirez le fond de panier du boîtier d'unités de disque dur interne.

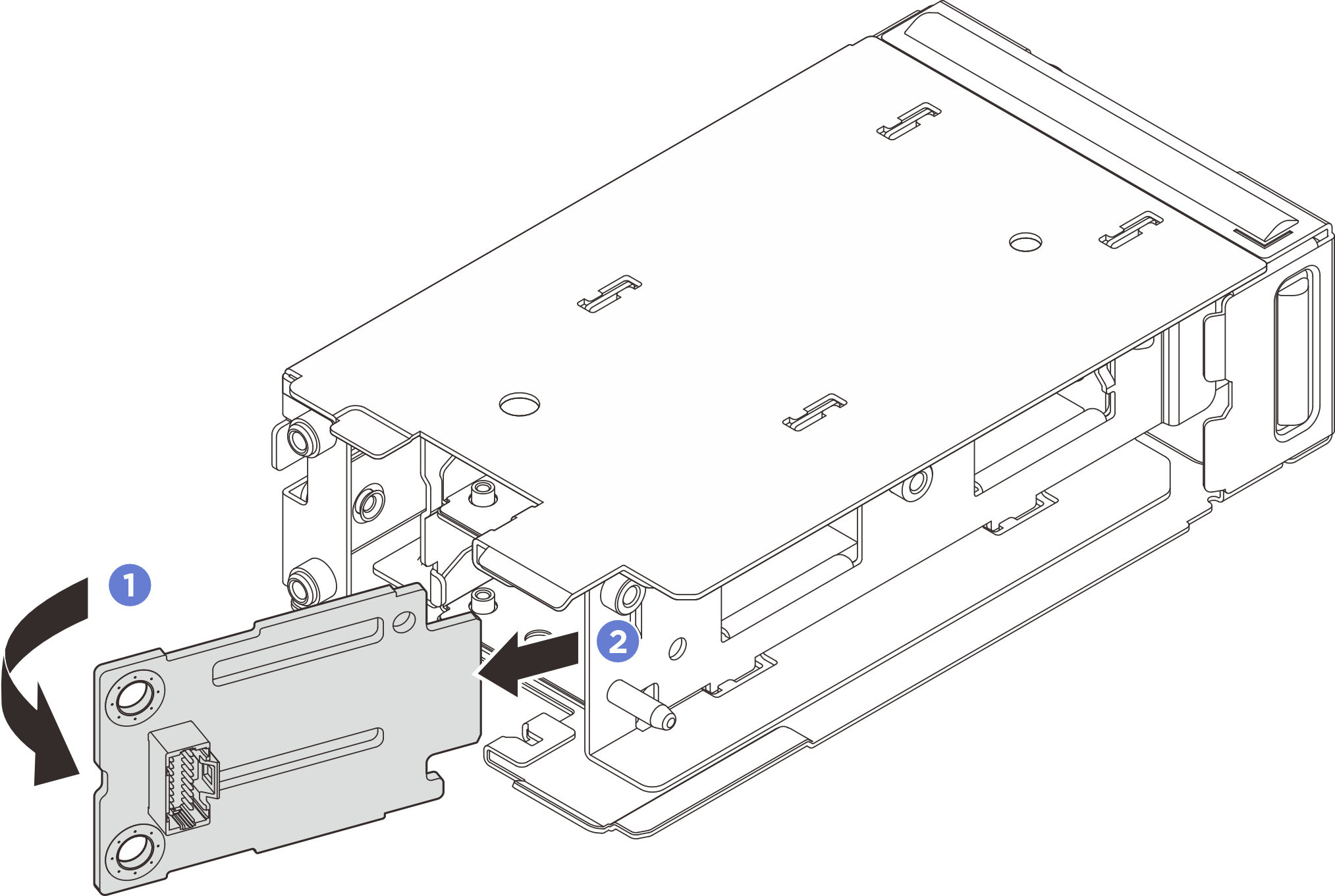

    Figure 6. Retrait du fond de panier de démarrage M.2 avant

Après avoir terminé

Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
