ถอดตัวครอบไดรฟ์ M.2 ด้านหน้าและแบ็คเพลนไดรฟ์

ทำตามคำแนะนำในส่วนนี้เพื่อถอดตัวครอบไดรฟ์ M.2 ด้านหน้าและแบ็คเพลนไดรฟ์

เกี่ยวกับงานนี้

ข้อควรสนใจ
  • อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

  • ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์

  • ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ

รูปที่ 1. แบ็คเพลนไดรฟ์ M.2 ด้านหน้า
Front M.2 drive backplanes
1 แผงตัวควบคุม M.22 แบ็คเพลนบูต M.2

ขั้นตอน

  1. เตรียมการสำหรับงานนี้
    1. หากเซิร์ฟเวอร์ติดตั้งอยู่ในตู้แร็ค ให้เลื่อนเซิร์ฟเวอร์ออกจากรางเลื่อนของแร็คเพื่อให้มีที่เข้าถึงฝาครอบด้านหลัง หรือถอดเซิร์ฟเวอร์ออกจากแร็ค ดู การเปลี่ยนเซิร์ฟเวอร์
    2. ถอดส่วนประกอบไดรฟ์ M.2 แบบ Hot-swap ทั้งหมดที่ติดตั้งในตัวครอบไดรฟ์ M.2 ด้านหน้า ดู ถอดส่วนประกอบไดรฟ์ M.2 แบบ Hot-swap
    3. ถอดฝาครอบด้านบน ดู ถอดฝาครอบด้านบน
    4. ถอดสายไฟและสายสัญญาณออกจากแบ็คเพลน M.2
  2. ถอดตัวครอบไดรฟ์ M.2 ด้านหน้าพร้อมโครงตัวครอบออกจากตัวเครื่อง
    1. เปิดสลักเพื่อปลดตัวครอบไดรฟ์พร้อมโครง
    2. เลื่อนส่วนประกอบตัวครอบไดรฟ์พร้อมโครงออกจากตัวเครื่อง
    รูปที่ 2. การถอดตัวครอบไดรฟ์ M.2 ด้านหน้าพร้อมโครงตัวครอบ

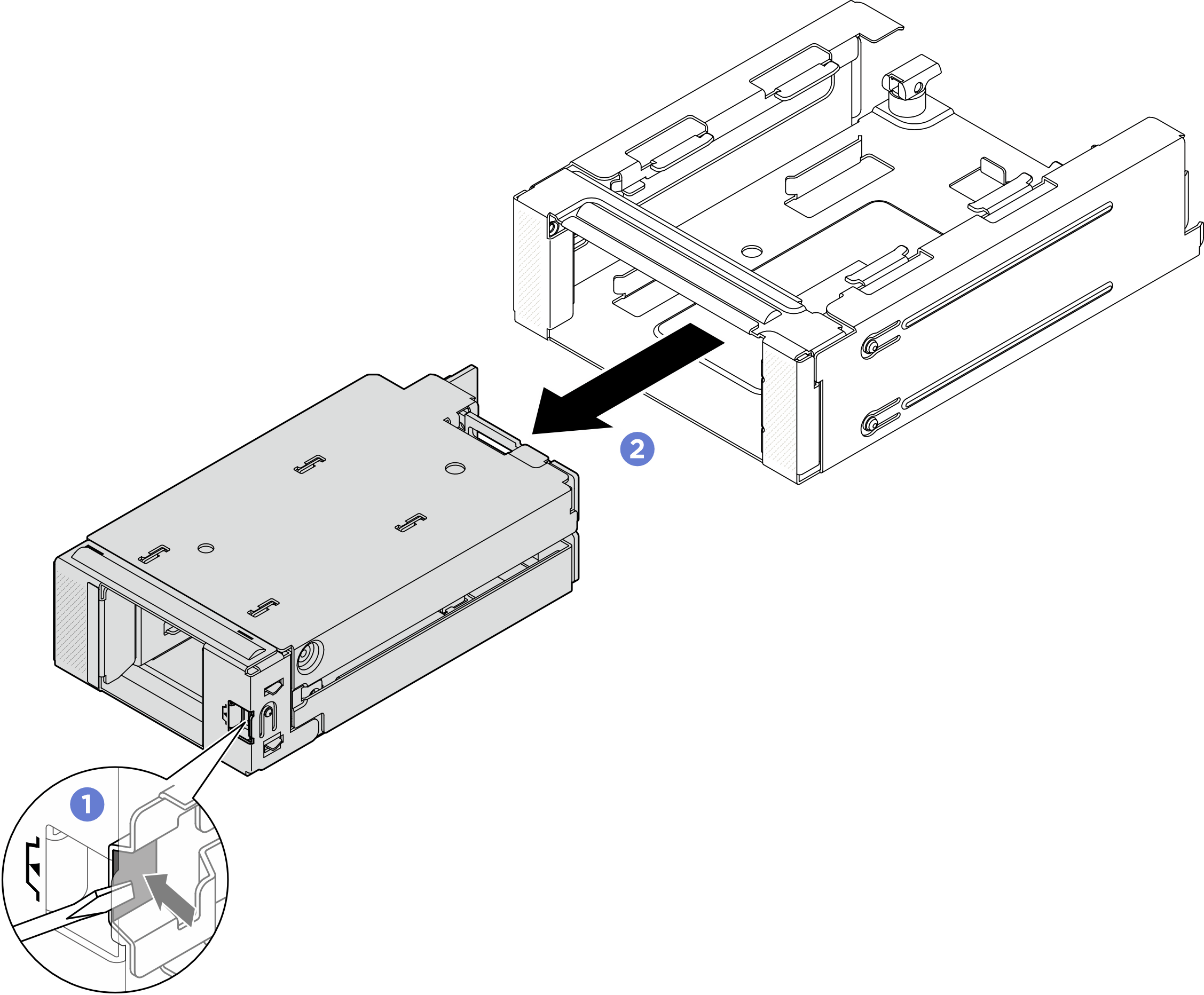

  3. ถอดตัวครอบไดรฟ์ M.2 ด้านหน้า
    1. กดสลักปลดล็อคด้วยไขควงปากแบนเพื่อปลดตัวครอบไดรฟ์
    2. เลื่อนตัวครอบไดรฟ์ออกเพื่อถอดออก
    รูปที่ 3. การถอดตัวครอบไดรฟ์ M.2 ด้านหน้าออกจากโครงตัวครอบ
    Removing the front M.2 drive cage from the frame

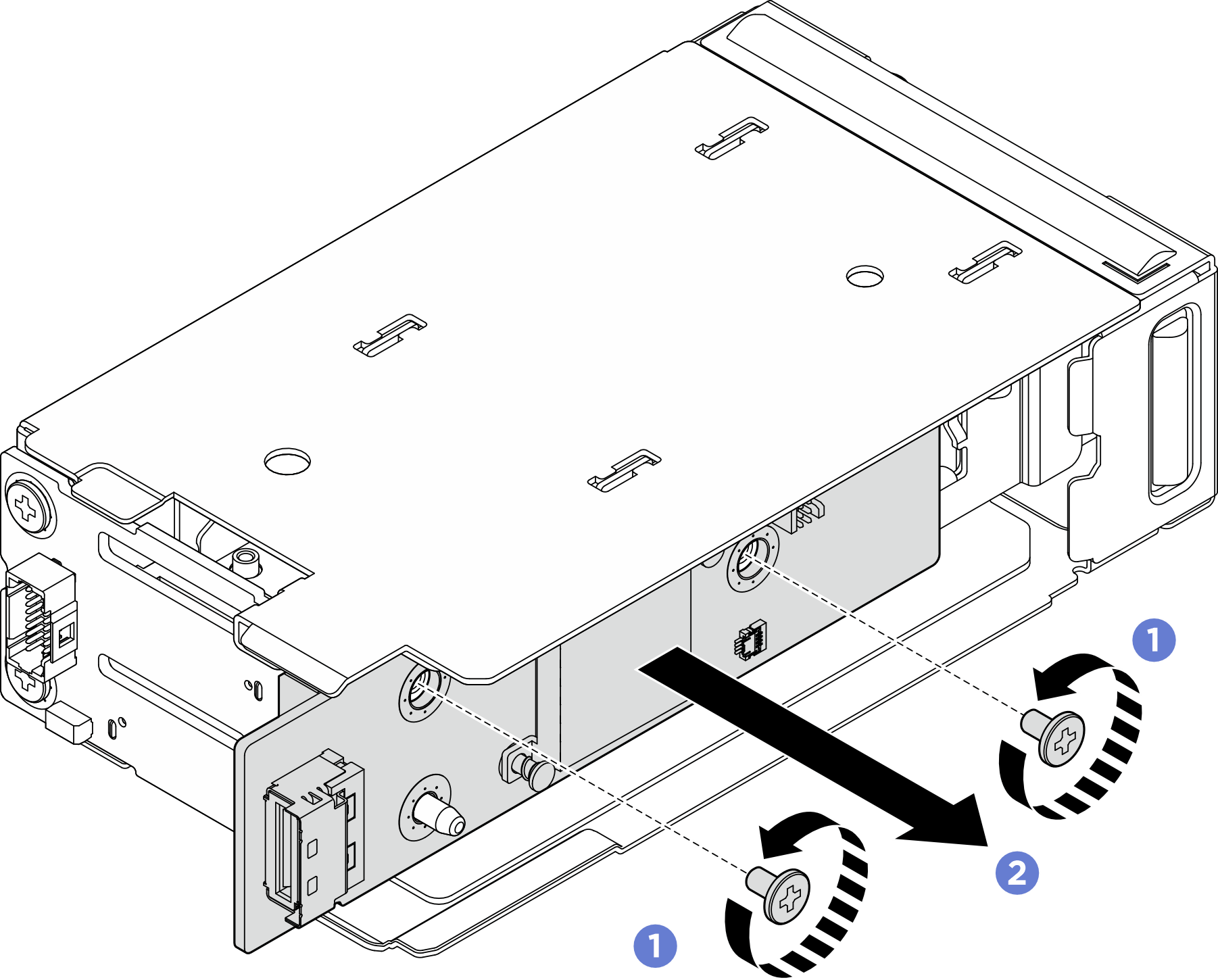

  4. ถอดแผงตัวควบคุม M.2 ด้านหน้าออกจากตัวครอบไดรฟ์
    1. คลายสกรูสองตัวที่ยึดแผงตัวควบคุม
    2. ถอดแผงตัวควบคุมด้านหน้าออกจากตัวครอบไดรฟ์
    รูปที่ 4. การถอดแผงควบคุม M.2 ด้านหน้า
    Removing the controller board
  5. ถอดแบ็คเพลนบูต M.2 ด้านหน้าออกจากตัวครอบไดรฟ์
    1. คลายสกรูสองตัวที่ยึดแบ็คเพลน
      รูปที่ 5. การถอดแบ็คเพลนบูต M.2 ด้านหน้า

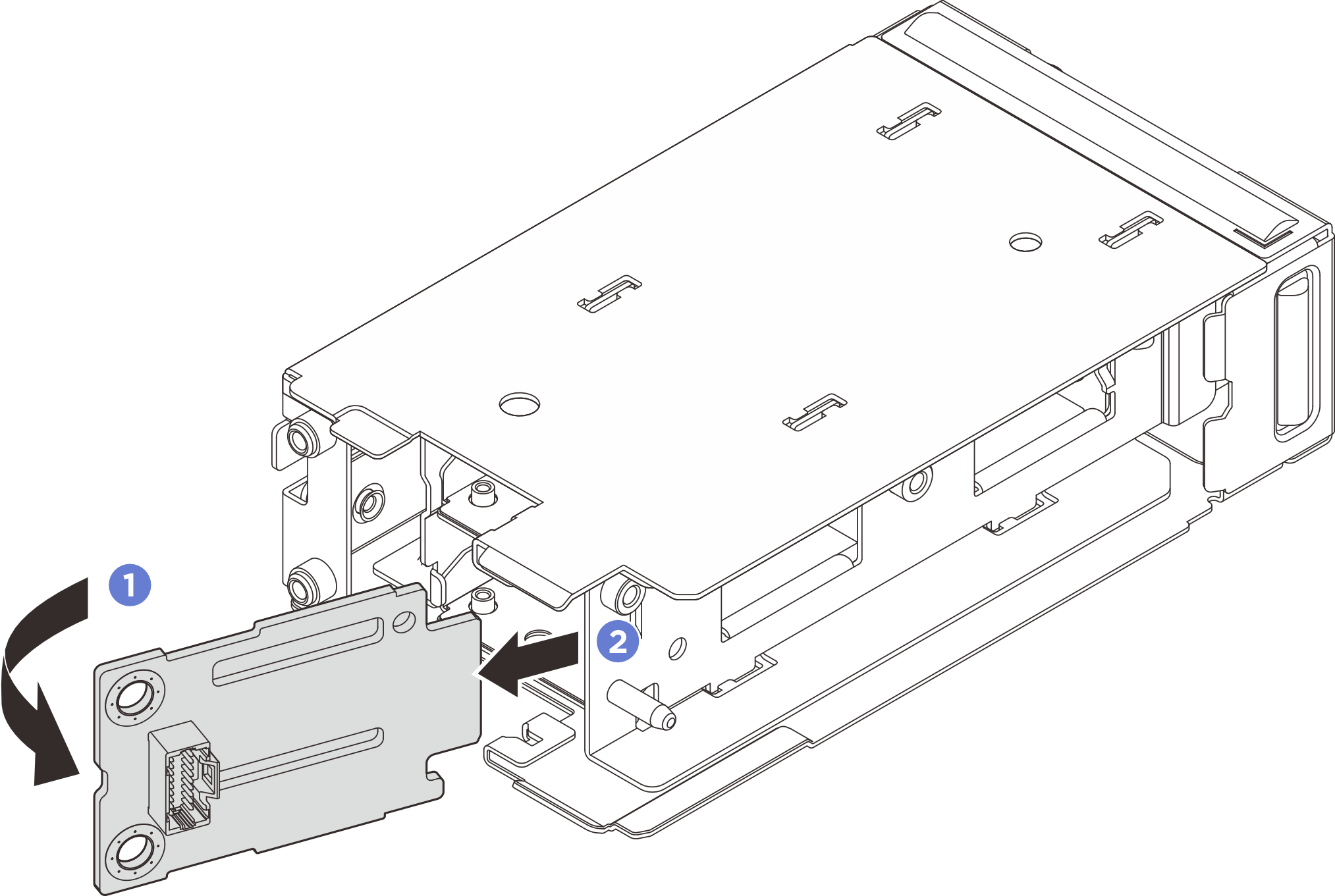

    1. หมุนด้านซ้ายของแบ็คเพลนออกจากตัวครอบไดรฟ์
    2. ถอดแบ็คเพลนออกจากตัวครอบไดรฟ์
    รูปที่ 6. การถอดแบ็คเพลนบูต M.2 ด้านหน้า

หลังจากดำเนินการเสร็จ

หากคุณได้รับคำแนะนำให้ส่งคืนส่วนประกอบหรืออุปกรณ์เสริม ให้ปฏิบัติตามคำแนะนำที่มาพร้อมบรรจุภัณฑ์ทั้งหมด และให้ใช้บรรจุภัณฑ์ใดๆ ที่ส่งมอบให้กับคุณเพื่อการจัดส่ง
