ติดตั้งตัวครอบตัวยก M.2 ด้านหลังและแบ็คเพลนไดรฟ์

ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งตัวครอบตัวยก M.2 ด้านหลังและแบ็คเพลนไดรฟ์

เกี่ยวกับงานนี้

ข้อควรสนใจ
  • อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

  • ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์

  • ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ

ขั้นตอน

  1. ติดตั้งแบ็คเพลน M.2 ด้านหลังเข้ากับตัวครอบตัวยก
    1. จัดแนวแบ็คเพลนให้ตรงกับหมุดนำร่องบนตัวครอบตัวยก จากนั้น เลื่อนแบ็คเพลนไปทางตัวครอบตัวยกจนกระทั่งหมุดนำร่องเข้าที่
    2. ขันสกรูหนึ่งตัวเพื่อยึดแบ็คเพลนให้แน่น

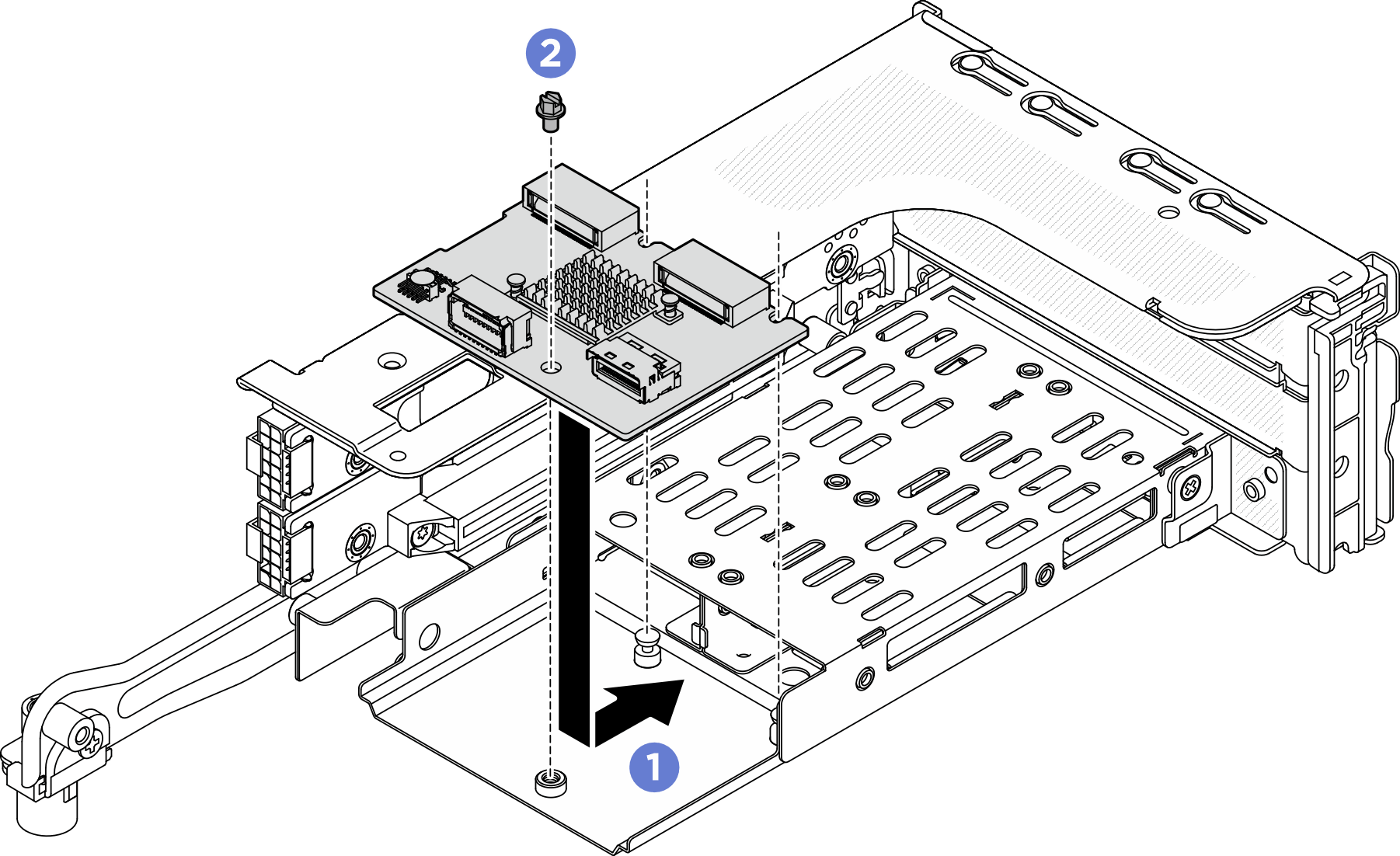

    รูปที่ 1. การติดตั้งแบ็คเพลน M.2 เข้ากับตัวครอบตัวยก 3FH M.2
    Installing the M.2 backplane to 3FH M.2 riser cage
  2. หากจำเป็น ให้ติดตั้งอะแดปเตอร์ PCIe กลับเข้าที่บนตัวครอบตัวยก ดูติดตั้งอะแดปเตอร์ PCIe และการ์ดตัวยกด้านหลัง
  3. ติดตั้งตัวครอบตัวยก M.2 ลงในตัวเครื่อง ดู ติดตั้งส่วนประกอบตัวยกด้านหลัง
  4. ต่อสายไฟและสายสัญญาณเข้ากับแบ็คเพลน M.2 ดู การเดินสายภายใน

หลังจากดำเนินการเสร็จ

ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์ ดู ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์
