安裝背面 M.2 擴充卡匣和硬碟背板

請依照本節中的指示安裝後方 M.2 擴充卡匣和硬碟背板。

關於此作業

小心

  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

  • 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。

  • 將靜電敏感元件保存在防靜電保護袋中，直到安裝時才取出，且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統，以避免暴露於靜電之中，否則可能導致系統停止運轉和資料遺失。

程序

  1. 將後方 M.2 背板安裝到擴充卡匣中。
    1. 將背板與擴充卡匣上的導件插腳對齊，然後將背板滑向擴充卡匣，直到導件插腳完全安裝到位。
    2. 鎖緊一顆螺絲以固定背板。

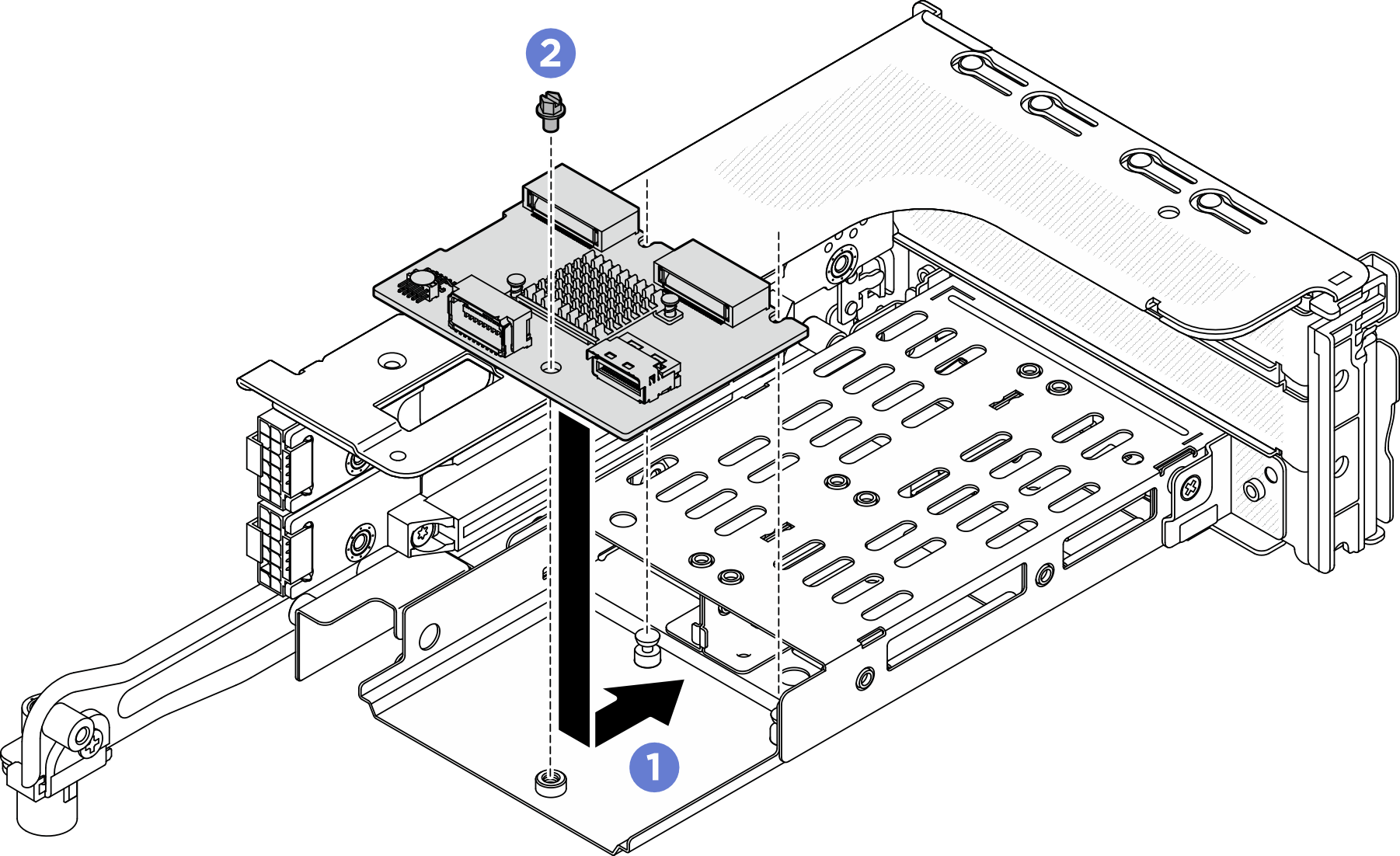

    圖 1. 將 M.2 背板安裝到 3FH M.2 擴充卡匣
    Installing the M.2 backplane to 3FH M.2 riser cage
  2. 如果需要，將 PCIe 配接卡重新安裝到擴充卡匣中。請參閱安裝背面 PCIe 配接卡和擴充卡。
  3. 將 M.2 擴充卡匣安裝到機箱中。請參閱安裝背面擴充卡組件。
  4. 將電源線和信號線連接至 M.2 背板。請參閱內部纜線佈線。

在您完成之後

完成零件更換請參閱完成零件更換。
