背面 M.2 ライザー・ケージおよびドライブ・バックプレーンの取り付け

背面 M.2 ライザー・ケージとドライブ・バックプレーンを取り付けるには、このセクションの説明に従ってください。

このタスクについて

重要

  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

  • 静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。

手順

  1. ライザー・ケージに背面 M.2 バックプレーンを取り付けます。
    1. バックプレーンをライザー・ケージのガイド・ピンに合わせ、ガイド・ピンが所定の位置に収まるまで、バックプレーンをライザー・ケージの方向にスライドさせます。
    2. 1 本のねじを締めて、バックプレーンを固定します。

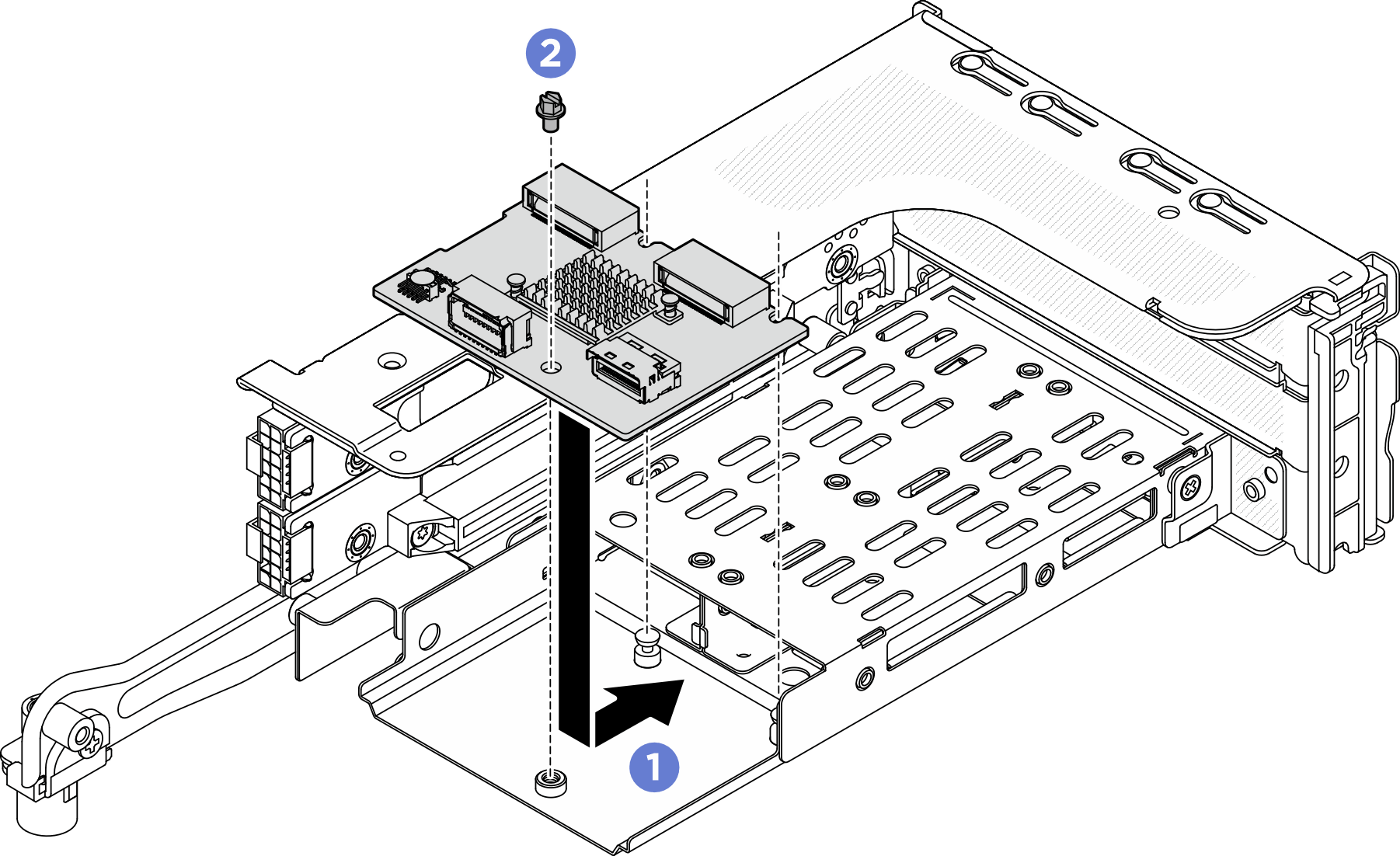

    図 1. M.2 バックプレーンの 3FH M.2 ライザー・ケージへの取り付け
    Installing the M.2 backplane to 3FH M.2 riser cage
  2. 必要に応じて、PCIe アダプターをライザー・ケージに再度取り付けます。背面 PCIe アダプターおよびライザー・カードの取り付けを参照してください。
  3. M.2 ライザー・ケージをシャーシに取り付けます。背面ライザー・アセンブリーの取り付けを参照してください。
  4. 電源ケーブルおよび信号ケーブルを M.2 バックプレーンに接続します。内部ケーブルの配線を参照してください。

完了したら

部品交換を完了します。部品交換の完了を参照してください。
