Kabelführung für PCIe-Adapterkarte 2

Verwenden Sie diesen Abschnitt, um die Kabelführung für PCIe-Adapterkarte 2 zu verstehen.

Anmerkung
Stellen Sie sicher, dass das Kabel der PCIe-Adapterkarte 2 unter dem Netzkabel der SXM5 GPU-Platinenbaugruppe verläuft.
Wählen Sie den Kabelführungsplan entsprechend der Anzahl der im System installierten Prozessoren aus:

Ein Prozessor – Konfigurationen 7 und 25

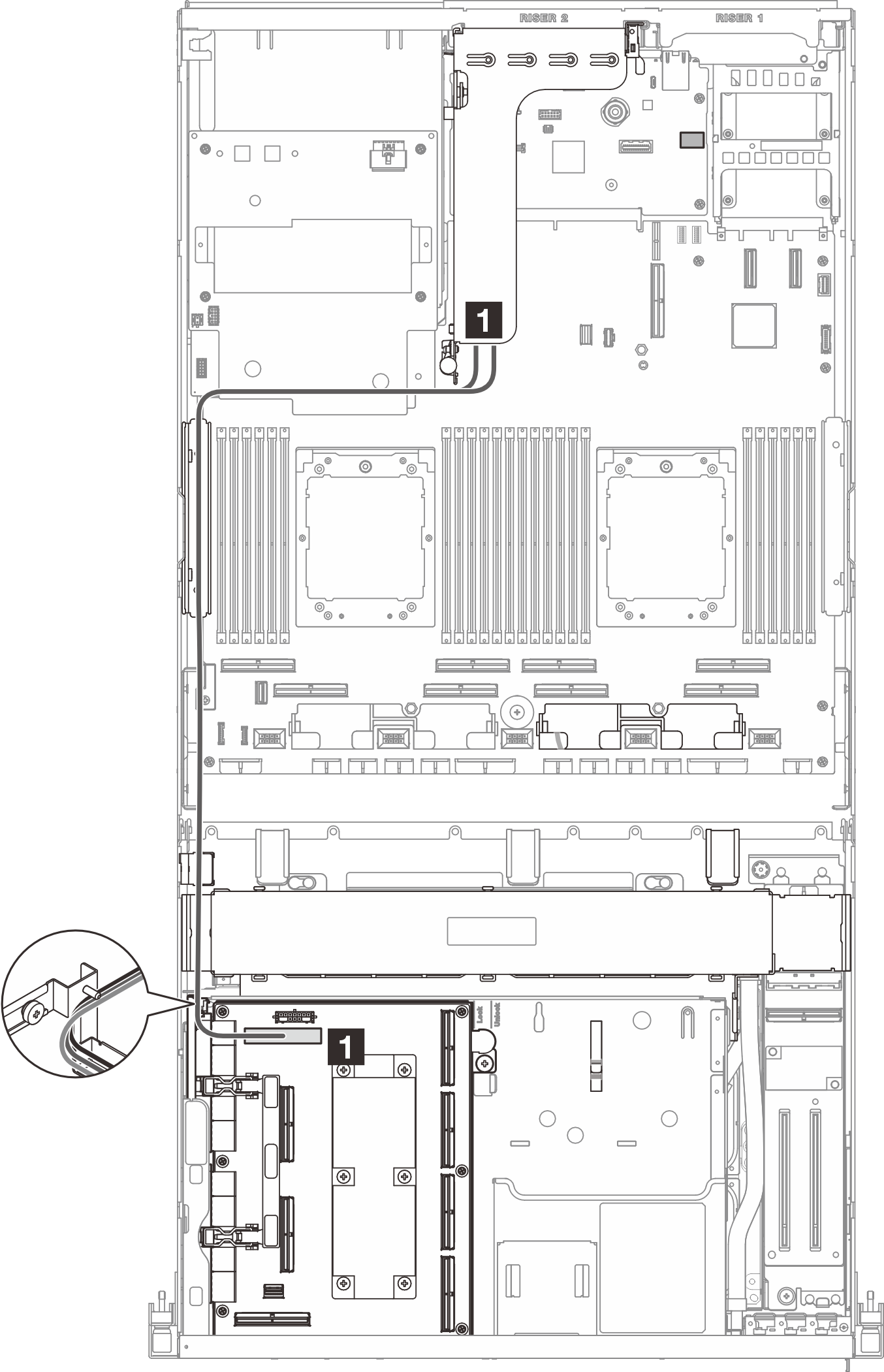

Abbildung 1. Kabelführung für PCIe-Adapterkarte 2
PCIe riser 2 cable routing
KabelVomZu
1PCIe-Adapterkarte 2: MCIO-Anschlüsse A und BSXM5 PCIe-Switch-Platine: MCIO-Anschluss E

Zwei Prozessoren – Konfigurationen 8, 12, 18, 26, 28 und 31

Abbildung 2. Kabelführung für PCIe-Adapterkarte 2
PCIe riser 2 cable routing
KabelVomZu
1PCIe-Adapterkarte 2: MCIO-Anschlüsse A und BSystemplatinenbaugruppe: PCIe-Anschluss 8
