Disposición de los cables de la expansión de PCIe 2

Use esta sección para comprender la disposición de los cables para la expansión de PCIe 2.

Nota
Asegúrese de que el cable de la expansión PCIe 2 esté colocado debajo del cable de alimentación del Conjunto de placa de GPU SXM5.
Elija el plan de disposición según la cantidad de procesadores instalados en el sistema:

Un procesador: configuraciones 7 y 25

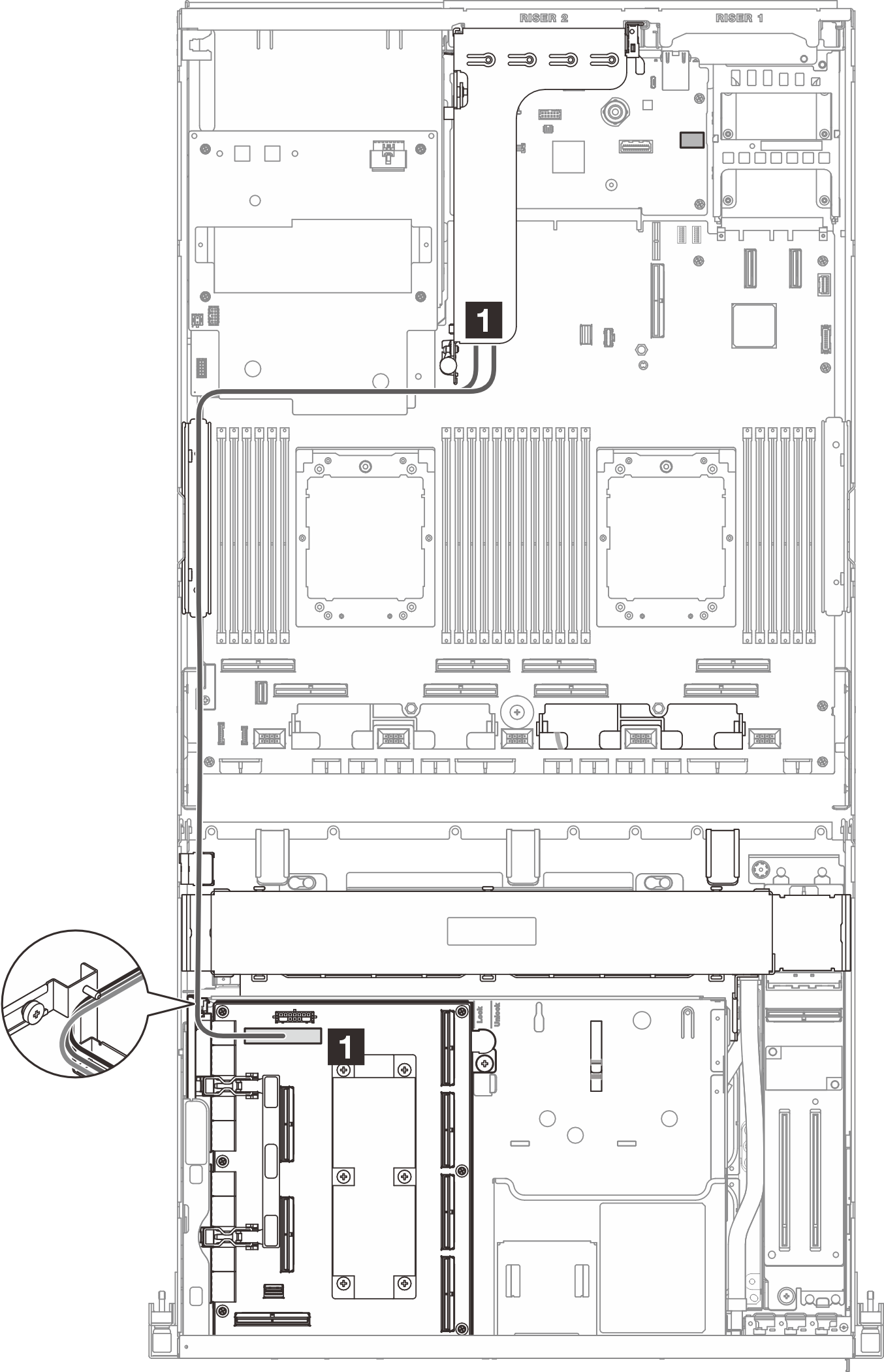

Figura 1. Disposición de los cables de la expansión de PCIe 2
PCIe riser 2 cable routing
CableDesdeHasta
1Expansión PCIe 2: conectores MCIO A y BPlaca de conmutador PCIe de SXM5: Conector MCIO E

Dos procesadores: configuraciones 8, 12, 18, 26, 28 y 31

Figura 2. Disposición de los cables de la expansión de PCIe 2
PCIe riser 2 cable routing
CableDesdeHasta
1Expansión PCIe 2: conectores MCIO A y BConjunto de la placa del sistema: conector PCIe 8
