Roteamento de cabos da placa riser PCIe 2
Use essa seção para entender o roteamento de cabos da placa riser PCIe 2.
Nota
Certifique-se de que o cabo da placa riser 2 PCIe esteja roteado por baixo do cabo de alimentação do Conjunto de placa da GPU SXM5.
Escolha o plano de roteamento de acordo com a quantidade de processadores instalados no sistema:
Um processador — configurações 7 e 25

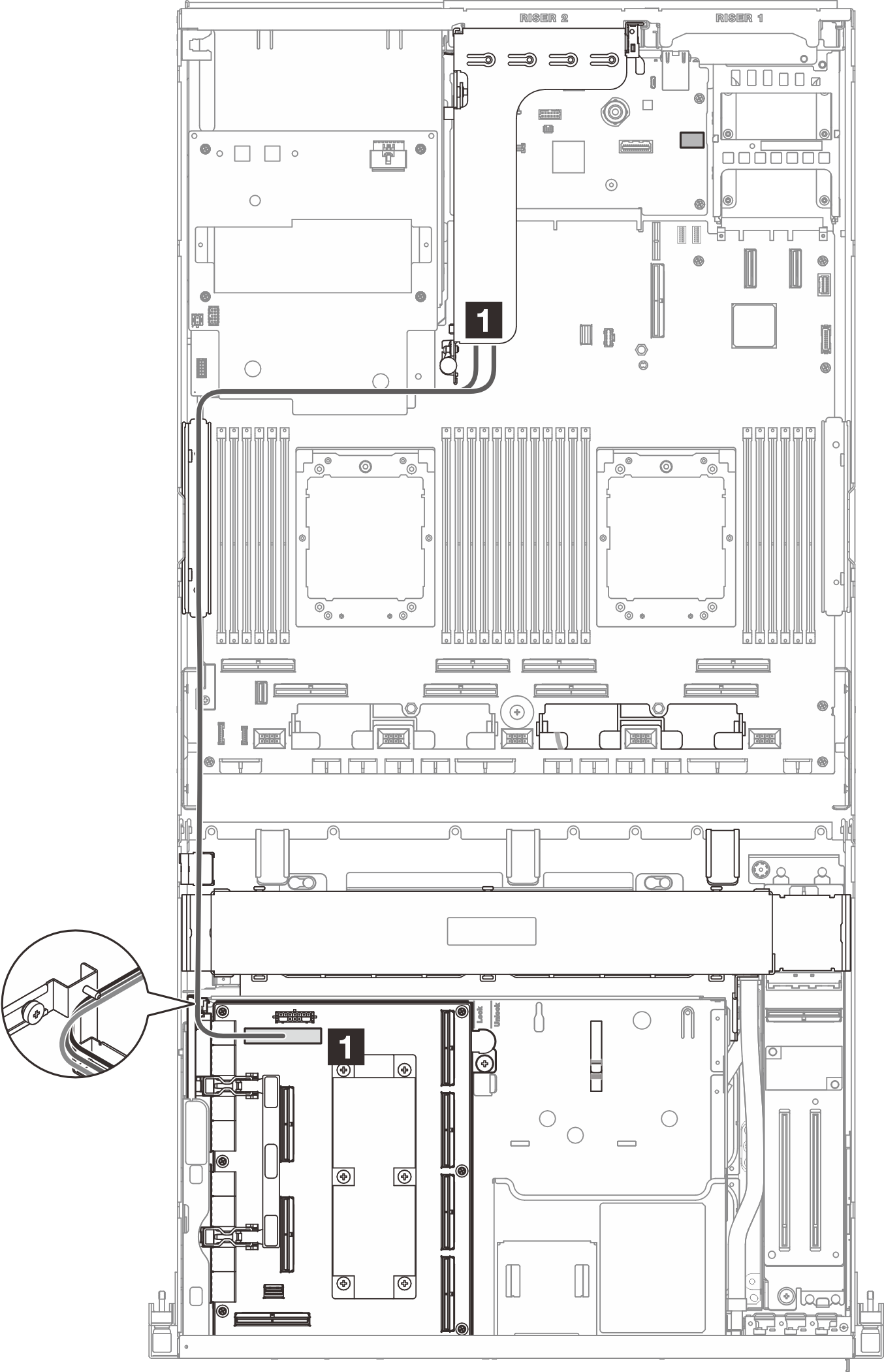

Figura 1. Roteamento de cabos da placa riser PCIe 2
| Cabo | No | Para |
|---|---|---|
| 1 | Placa riser PCIe 2: conectores MCIO A e B | Placa de comutador PCIe SXM5: Conector MCIO E |
Dois Processadores — configurações 8, 12, 18, 26, 28 e 31
Figura 2. Roteamento de cabos da placa riser PCIe 2
| Cabo | No | Para |
|---|---|---|
| 1 | Placa riser PCIe 2: conectores MCIO A e B | Conjunto da placa-mãe: conector PCIe 8 |
