PCIe 转接卡 2 线缆布放

请参阅本节了解 PCIe 转接卡 2 的线缆布放。

确保 PCIe 转接卡 2 线缆布放在 SXM5 GPU 板组合件电源线下方。
根据系统中安装的处理器数量选择线缆布放方案:

单处理器 - 配置 7 和 25

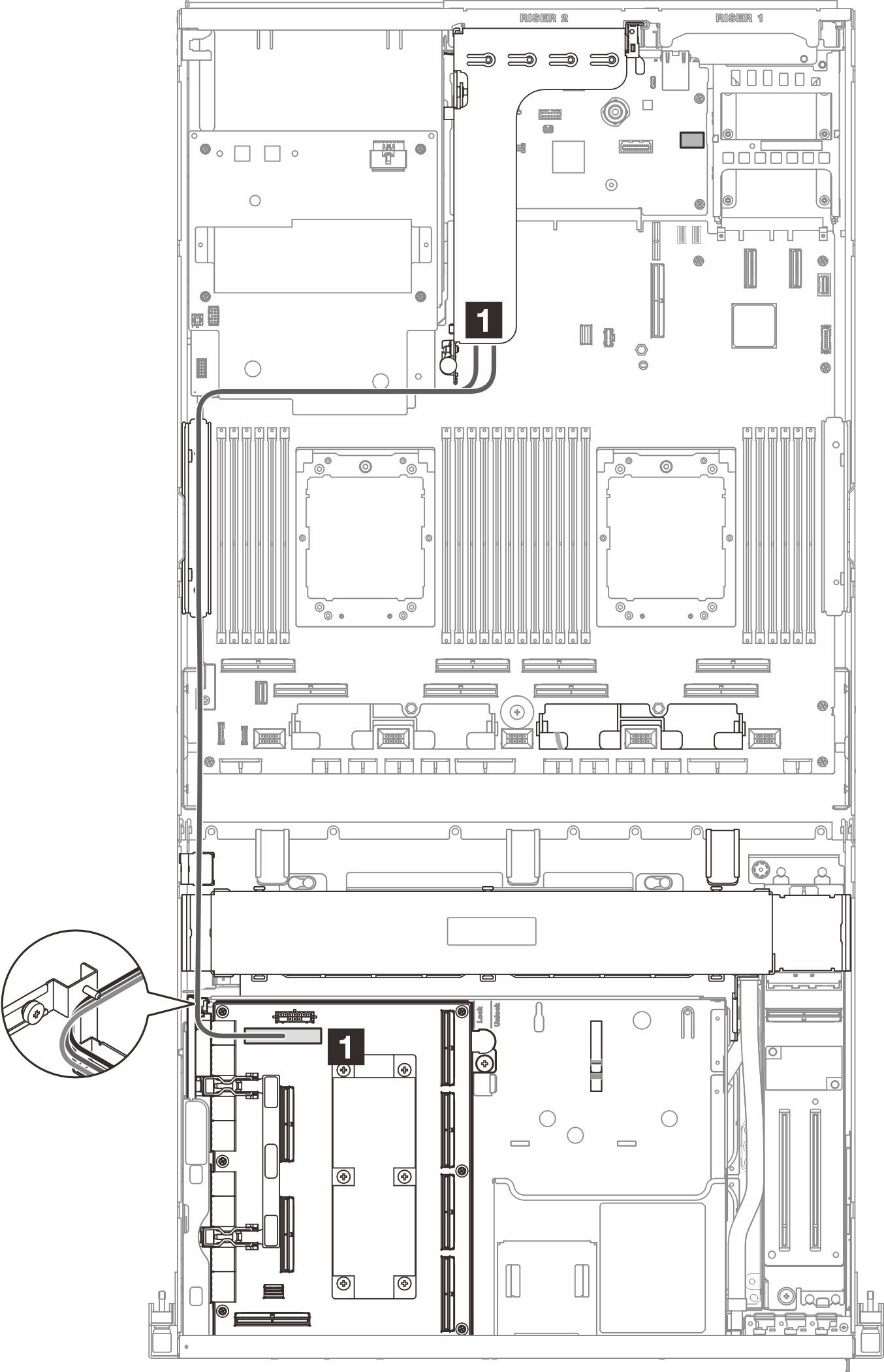

图 1. PCIe 转接卡 2 线缆布放
PCIe riser 2 cable routing
线缆
1PCIe 转接卡 2:MCIO 接口 A 和 BSXM5 PCIe 交换板:MCIO 接口 E

双处理器 - 配置 8、12、18、26、28 和 31

图 2. PCIe 转接卡 2 线缆布放
PCIe riser 2 cable routing
线缆
1PCIe 转接卡 2:MCIO 接口 A 和 B主板组合件:PCIe 接口 8
