PCIe ライザー 2 のケーブル配線
このセクションを使用して、PCIe ライザー 2 のケーブル配線を理解します。
注
PCIe ライザー 2 ケーブルが、SXM5 GPU ボード・アセンブリー 電源ケーブルの下に配線されていることを確認してください。
システムにインストールされているプロセッサー数に応じて配線計画を選択します。
プロセッサー x 1 — 構成 7 および 25

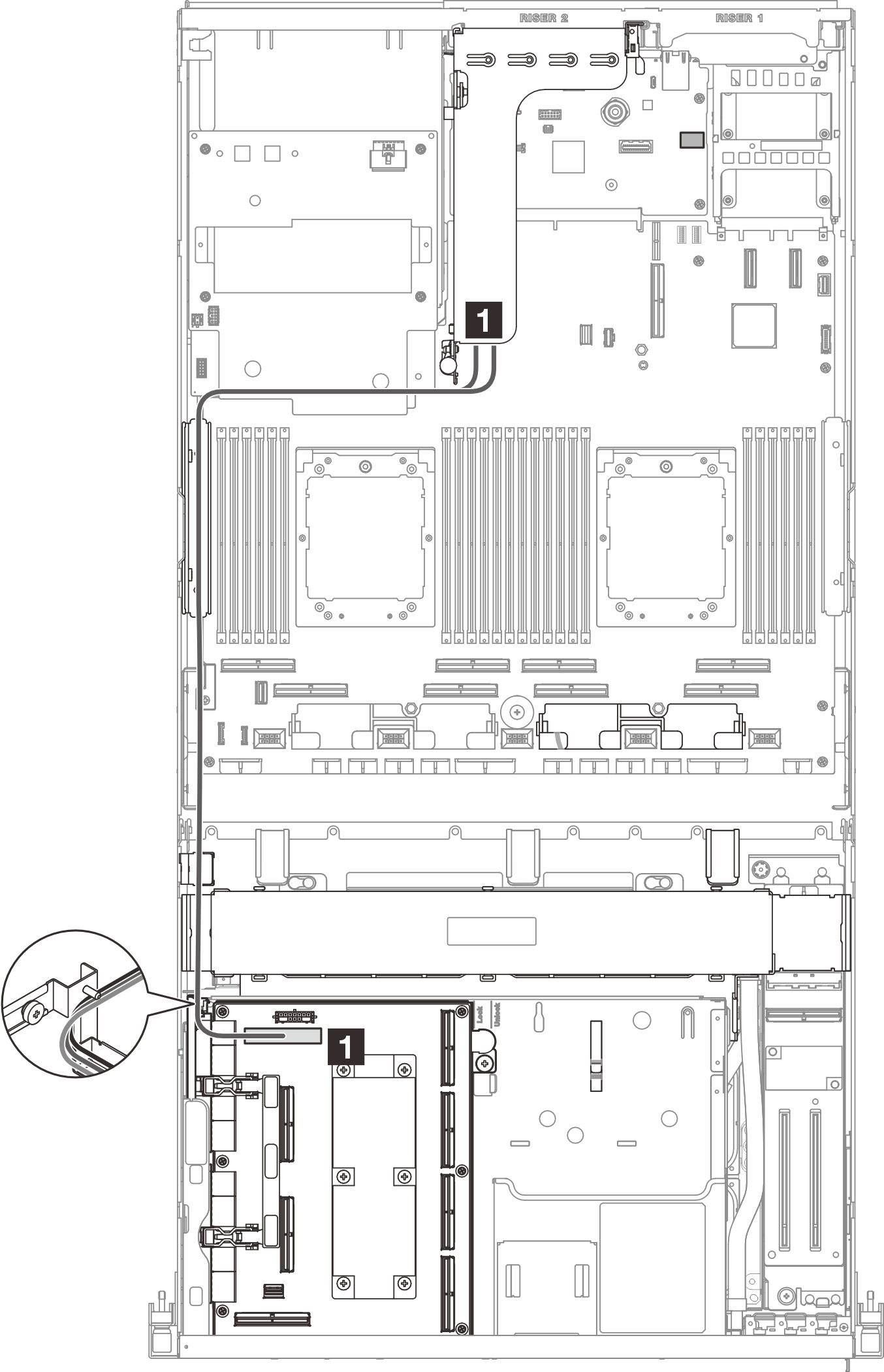

図 1. PCIe ライザー 2 のケーブル配線
| ケーブル | 始点 | 終点 |
|---|---|---|
| 1 | PCIe ライザー 2: MCIO コネクター A および B | SXM5 PCIe スイッチ・ボード: MCIO コネクター E |
プロセッサー x 2 — 構成 8、12、18、26、28 および 31
図 2. PCIe ライザー 2 のケーブル配線
| ケーブル | 始点 | 終点 |
|---|---|---|
| 1 | PCIe ライザー 2: MCIO コネクター A および B | システム・ボード・アセンブリー: PCIe コネクター 8 |
