Instradamento dei cavi della scheda verticale PCIe 2
Utilizzare questa sezione per comprendere l'instradamento dei cavi per la scheda verticale PCIe 2.
Nota
Assicurarsi che il cavo della scheda verticale PCIe 2 sia instradato sotto il cavo di alimentazione dell'Assieme della scheda GPU SXM5.
Scegliere il piano di instradamento in base al numero di processori installati nel sistema:
Un processore - configurazioni 7 e 25

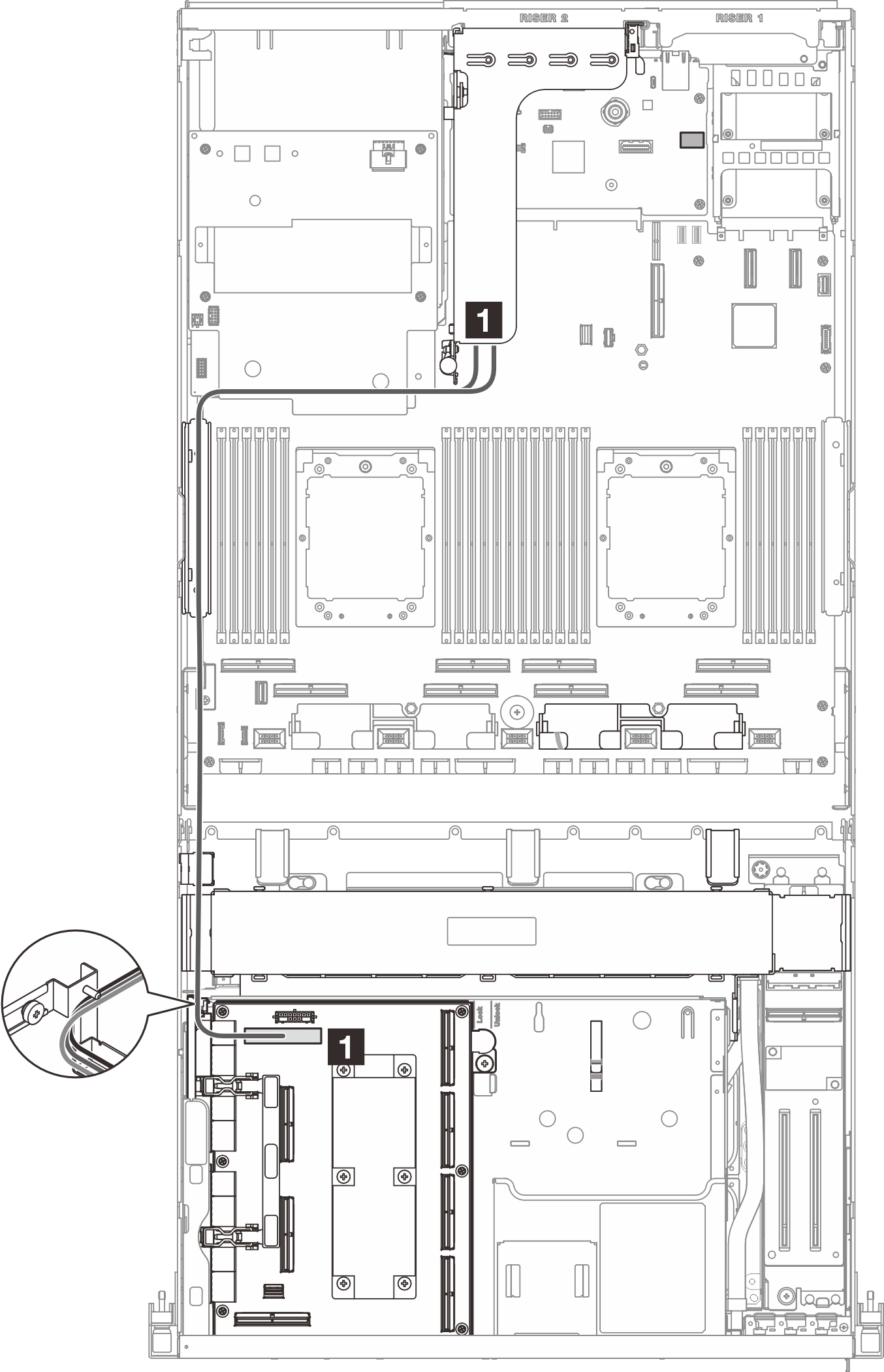

Figura 1. Instradamento dei cavi della scheda verticale PCIe 2
| Cavo | Da | A |
|---|---|---|
| 1 | Scheda verticale PCIe 2: connettori MCIO A e B | Scheda dello switch PCIe SXM5: connettore MCIO E |
Due processori - configurazioni 8, 12, 18, 26, 28 e 31
Figura 2. Instradamento dei cavi della scheda verticale PCIe 2
| Cavo | Da | A |
|---|---|---|
| 1 | Scheda verticale PCIe 2: connettori MCIO A e B | Assieme della scheda di sistema: connettore PCIe 8 |
