Cheminement des câbles du bloc mezzanine PCIe 2
Cette section décrit le cheminement des câbles pour le bloc mezzanine PCIe 2.
Remarque
Assurez-vous que le câble de la carte mezzanine PCIe 2 passe sous le câble d'alimentation de l'Ensemble carte GPU SXM5.
Choisissez le plan de cheminement en fonction du nombre de processeurs installés dans le système :
Un processeur — Configurations 7 et 25

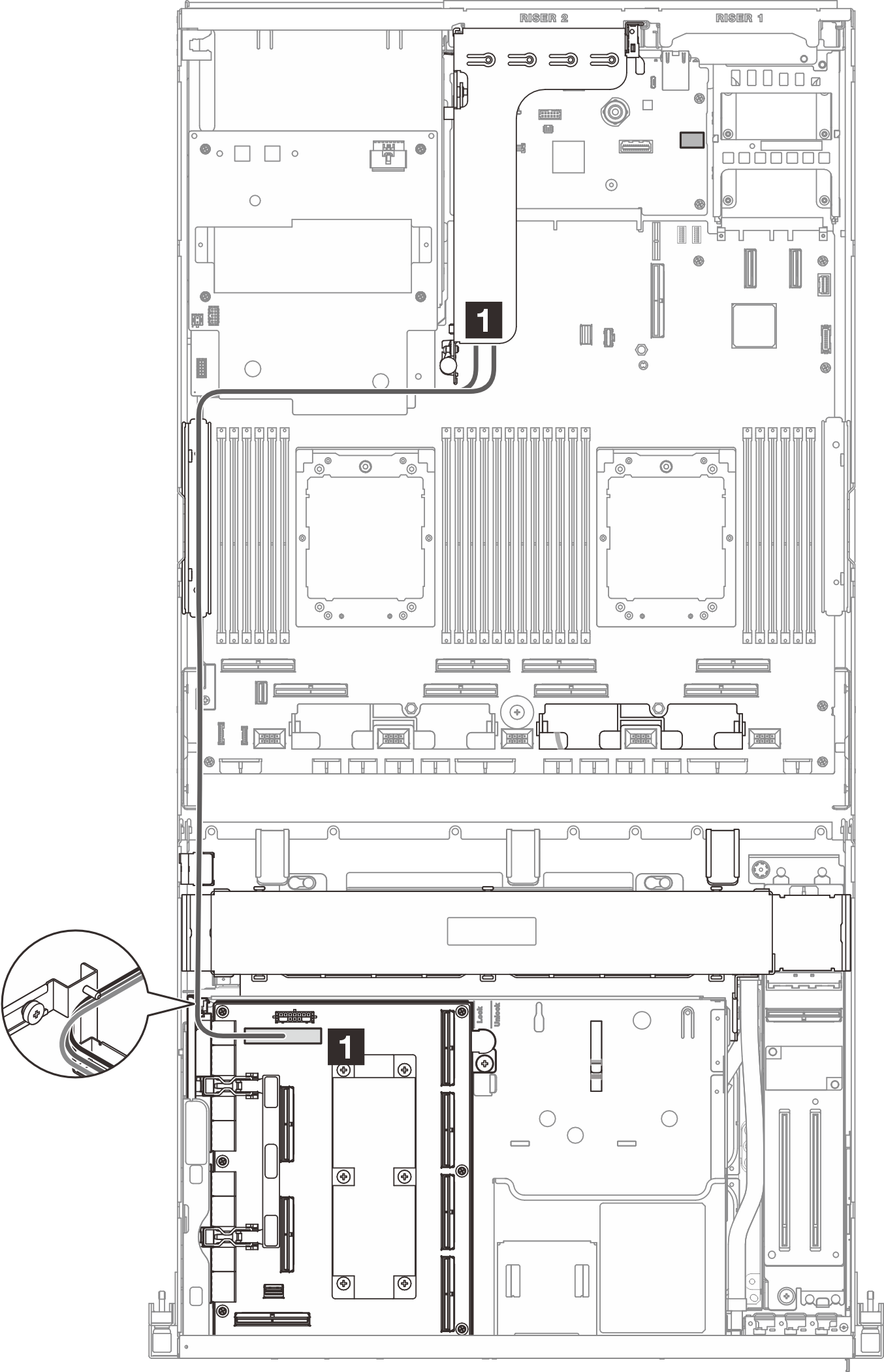

Figure 1. Cheminement des câbles du bloc mezzanine PCIe 2
| Câble | À partir de | Vers |
|---|---|---|
| 1 | Bloc mezzanine PCIe 2 : connecteurs MCIO A et B | Tableau de commutation PCIe du SXM5 : Connecteur MCIO E |
Deux processeurs — Configurations 8, 12, 18, 26, 28 et 31
Figure 2. Cheminement des câbles du bloc mezzanine PCIe 2
| Câble | À partir de | Vers |
|---|---|---|
| 1 | Bloc mezzanine PCIe 2 : connecteurs MCIO A et B | Bloc carte mère : connecteur PCIe 8 |
