Rimozione dell'assieme CX-7

Seguire le istruzioni riportate in questa sezione per rimuovere l'assieme CX-7. La procedura deve essere eseguita da un tecnico qualificato.

Informazioni su questa attività

Attenzione

Procedura

  1. Effettuare i preparativi per questa attività.
    1. Rimuovere il coperchio superiore. Vedere Rimozione del coperchio superiore.
    2. Scollegare i cavi collegati alla Scheda della piastra CX-7 e alla Scheda CX-7 Mezz.
      Avvertenza

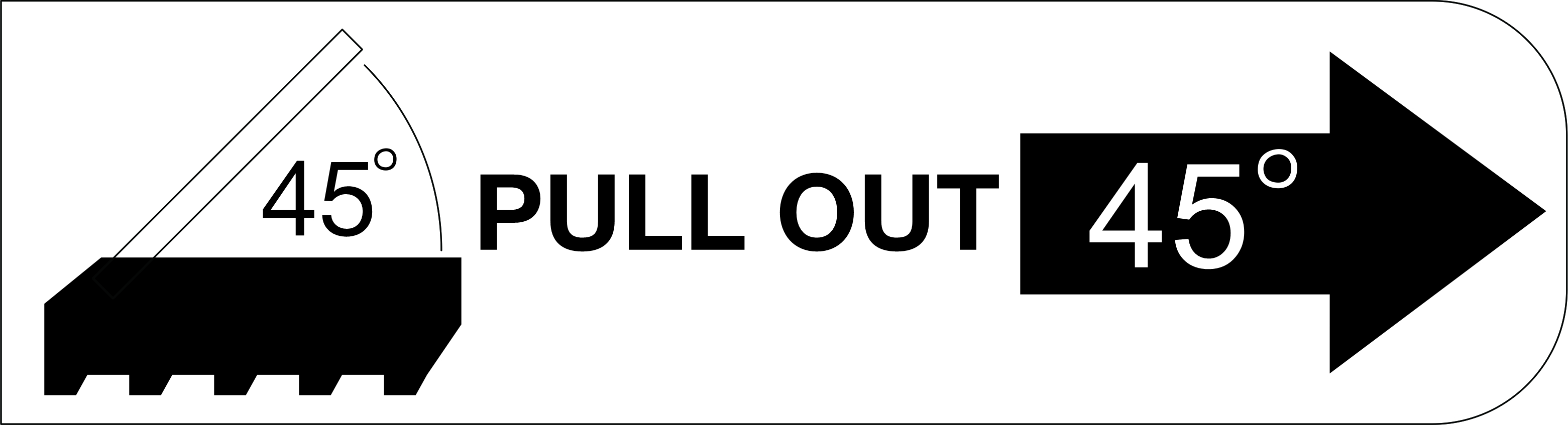

      • Tenere il connettore del cavo con un angolo di 45 gradi quando lo si inserisce nella porta.
      • Prestare estrema attenzione quando si riposizionano i connettori che hanno un'etichetta a 45 gradi su di essi in quanto sono fragili e possono danneggiarsi se non installati nell'angolo corretto di 45 gradi.

      • È presente un fermo sul cavo di alimentazione collegato al connettore di alimentazione 2 sulla Scheda della piastra CX-7. Tenere leggermente premuto il fermo del cavo; quindi scollegare il cavo dalla Scheda della piastra CX-7.
        Figura 1. Scollegamento del cavo di alimentazione
        Power cable disconnection
  2. Rimuovere il Assieme CX-7.
    1. Allentare la vite zigrinata che fissa l'Assieme CX-7 al vassoio dell'unità anteriore.
    2. Ruotare la maniglia della Scheda della piastra CX-7 verso l'alto.
    3. Premere verso il basso il piedino in gomma sulla maniglia della Scheda della piastra CX-7 in modo che sia posizionato sotto la maniglia del vassoio dell'unità anteriore.
    4. Spingere la maniglia della Scheda della piastra CX-7 verso la scheda interposer per scollegare l'Assieme CX-7 dalla scheda interposer.
      Nota
      Assicurarsi che i due fermi di blocco siano negli slot sulla scheda interposer prima di spingere la maniglia della Scheda della piastra CX-7.
    5. Rilasciare i due fermi di blocco dagli slot sulla scheda interposer; ruotare quindi la maniglia della Scheda della piastra CX-7 verso il basso in modo che il piedino in gomma sia rivolto verso l'alto.
    6. Far scorrere leggermente l'Assieme CX-7 all'indietro; quindi afferrare la maniglia della Scheda della piastra CX-7 e la linguetta della Scheda della piastra CX-7 ed estrarre l'Assieme CX-7 dallo chassis.
      Figura 2. Rimozione dell'Assieme CX-7
      Assieme CX-7 removal

      Assieme CX-7 removal
      1 Maniglia della Scheda della piastra CX-72 Linguetta Scheda della piastra CX-7

Dopo aver terminato

Se viene richiesto di restituire il componente o il dispositivo opzionale, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio per la spedizione forniti con il prodotto.

Video dimostrativo

Guardare la procedura su YouTube
