Installazione della scheda di base GPU B200

Seguire le istruzioni riportate in questa sezione per installare la scheda di base GPU B200. La procedura deve essere eseguita da un tecnico qualificato.

Informazioni su questa attività

Attenzione
  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.
  • Mettere in contatto l'involucro antistatico contenente il componente con qualsiasi superficie metallica non verniciata del server, quindi rimuoverlo dall'involucro e posizionarlo su una superficie antistatica.
  • Assicurarsi di controllare i connettori e i socket sulla GPU e sulla scheda di base della GPU. Non utilizzare la GPU o la scheda di base della GPU se i connettori sono danneggiati o mancanti oppure se sono presenti detriti nei socket. Sostituire la GPU o la scheda di base della GPU con una nuova prima di continuare la procedura di installazione.
Nota
Assicurarsi di disporre degli strumenti necessari elencati di seguito per sostituire correttamente il componente:
  • Cacciavite a testa Torx T15
  • 2 punte di prolunga Torx T15 da 200 mm
  • Cacciavite a testa Phillips #1
  • Cacciavite a testa Phillips #2
  • Panno imbevuto di alcol
  • 2 PCM B200
  • 2 B200 SXM6 PAD-1
  • 2 B200 SXM6 PAD-2
  • Kit di staffe di spedizione frontale e posteriore delle GPU B200
  • Kit di manutenzione delle GPU B200
  • Kit di manutenzione per NVSwitch e retimer B200
  • Kit di spedizione per NVSwitch e retimer B200
  • PCM NVSwitch B200
  • B200 NVSwitch PAD-1
  • B200 NVSwitch PAD-2
  • Maniglia della scheda di base della GPU B200
  • Punta di prolunga Torx T25 da 150 mm (per le maniglie della scheda di base della GPU)
I kit B200 (GPU e NVSwitch e retimer) (staffe di manutenzione e di spedizione) sono riutilizzabili e obbligatori per la manutenzione di GPU e moduli piastra a freddo delle GPU. Si consiglia di conservarli presso la struttura in cui è in funzione il server per future esigenze di sostituzione.
Nota
Assicurarsi di disporre degli strumenti necessari elencati di seguito per sostituire correttamente il componente:
  • Cacciavite dinamometrico che può essere impostato su 0,6 newton metri, 5,3 pollici
Download di firmware e driver: potrebbe essere necessario aggiornare il firmware o il driver dopo la sostituzione di un componente.
La figura che segue mostra la numerazione della GPU B200 e la numerazione corrispondente degli slot in XCC.
Figura 1. Numerazione della GPU B200
B200 GPU numbering
Socket fisico della GPUNumerazione degli slot in XCCNumero logico in nvidia-smi

GPU 1

Slot 21

4

GPU 2

Slot 24

7

GPU 3

Slot 22

5

GPU 4

Slot 23

6

GPU 5

Slot 17

0

GPU 6

Slot 20

3

GPU 7

Slot 18

1

GPU 8

Slot 19

2

Procedura

  1. (Facoltativo) Rimuovere la nuova scheda di base della GPU dalla confezione.
    1. Afferrare le due maniglie e rimuovere la scheda di base della GPU dalla confezione.

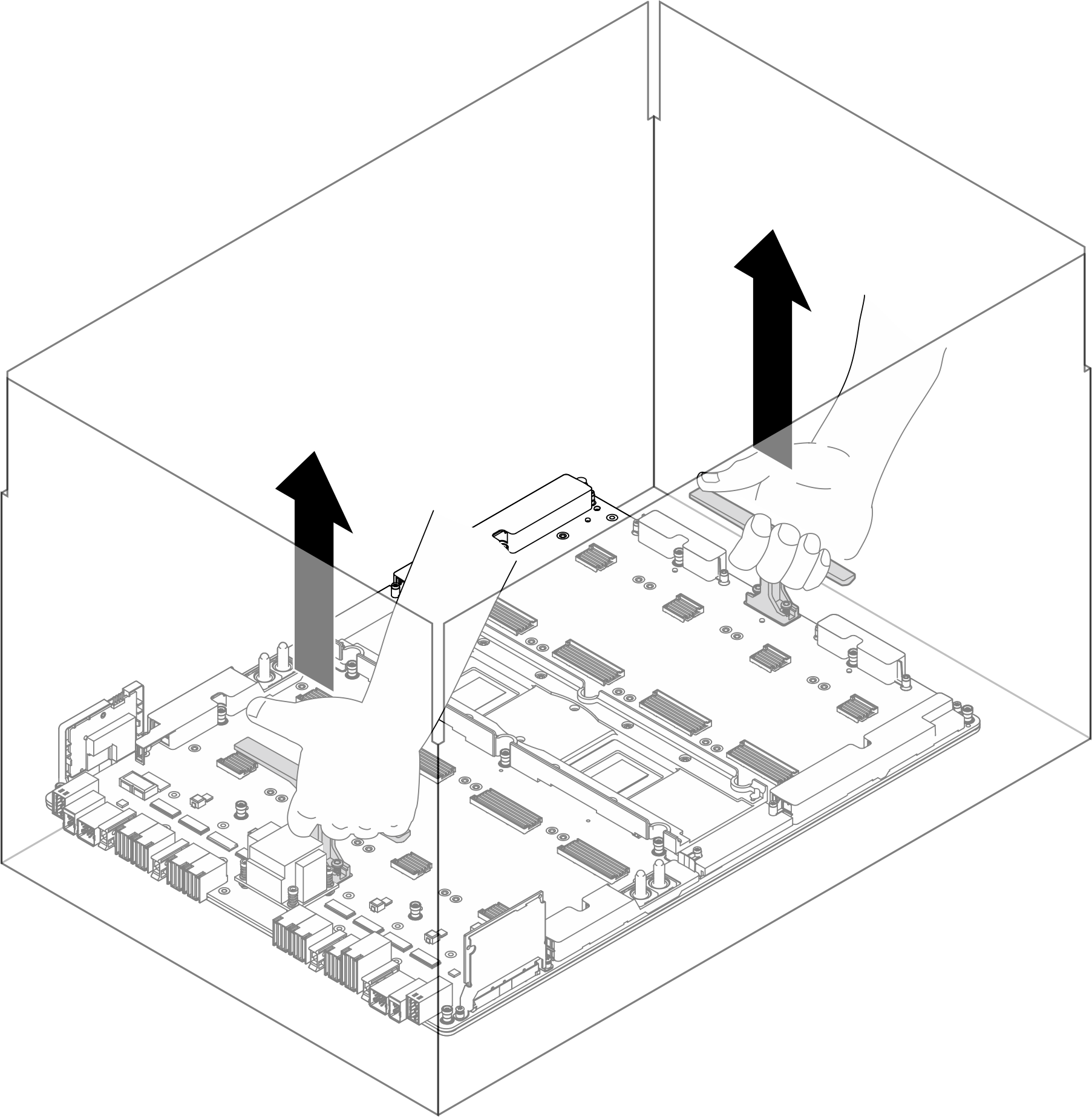

    Figura 2. Rimozione della scheda di base della GPU dalla confezione
    Removing the GPU baseboard from the package box
  2. Installare le GPU sulla scheda di base della GPU. Utilizzare le maniglie a vite della GPU per installare le GPU sulla scheda di base, quindi serrare contemporaneamente le due viti Torx T15 diagonali con il cacciavite impostato sulla coppia corretta.
    1. Posizionare con cautela la scheda di base della GPU su una superficie protettiva antistatica piana.
    2. Installare in diagonale le due maniglie a vite della GPU. Allineare le maniglie a vite ai fori per viti della piastra a freddo, quindi serrare a mano le maniglie a vite.
      Figura 3. Installazione delle maniglie a vite della GPU
      Installing the GPU screw handles
    3. Afferrare le maniglie a vite della GPU per posizionare con cura la GPU sulla relativa scheda di base.
      Figura 4. Installazione della GPU
      Installing the GPU
    4. Rimuovere le due maniglie a vite allentandole a mano.
      Figura 5. Rimozione delle maniglie a vite della GPU
      Removing the GPU screw handles
    5. Impostare prima il cacciavite dinamometrico su 0,11±0,011 newton metri, 0,97±0,097 pollici libbre per serrare contemporaneamente le due viti diagonali , quindi procedere in tal senso .
    6. Impostare infine il cacciavite dinamometrico su 0,6±0,024 newton metri, 5,3±0,212 pollici libbre per serrare contemporaneamente le due viti diagonali , quindi procedere in tal senso .

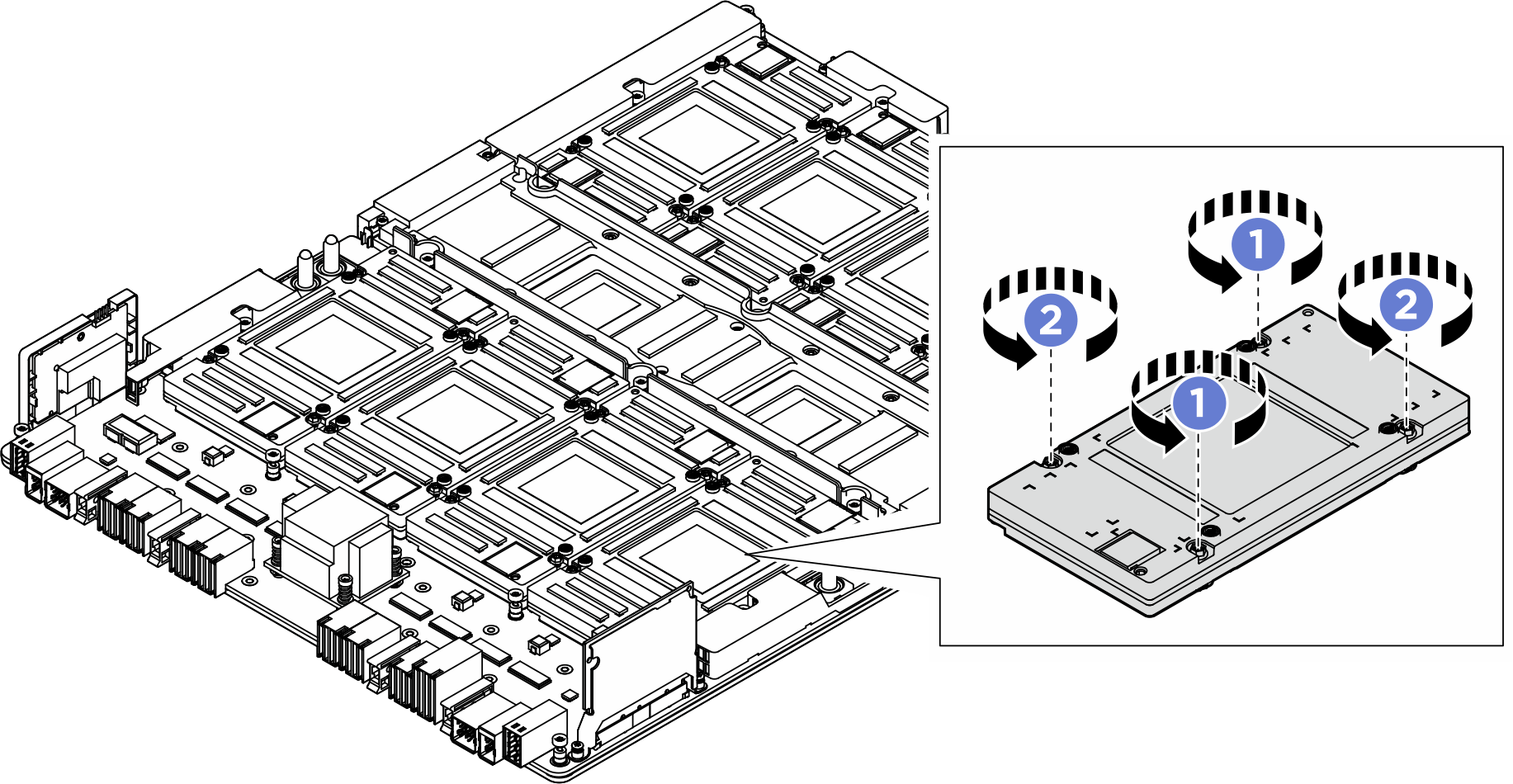

      Figura 6. Installazione della GPU
      Installing the GPU
    7. Ripetere l'operazione per installare tutte le GPU.
  3. Installare il complesso GPU.
    1. Tenere le maniglie (1) su entrambi i lati della scheda di base della GPU nell'orientamento corretto, come illustrato. Allineare quindi il complesso GPU ai diciassette distanziatori sulla piastra adattatore del complesso GPU e posizionarlo con cautela sulla piastra adattatore.
      Figura 7. Installazione del complesso GPU
      GPU complex installation
    2. Rimuovere le maniglie. Fissare la punta di prolunga Torx T25 al cacciavite e svitare le quattro viti M4 che fissano le maniglie al complesso GPU, quindi rimuovere le maniglie dal complesso GPU.
      Figura 8. Rimozione delle maniglie
      Removing handles
    3. Attenersi alla sequenza mostrata nella figura che segue per serrare le diciotto viti prigioniere Torx T15 e fissare il complesso GPU.
      Importante
      Non serrare eccessivamente le viti per evitare danni.
      Nota
      Allentare o stringere le viti con un cacciavite dinamometrico, impostato sulla coppia di serraggio corretta. Come riferimento, la coppia richiesta per allentare o serrare completamente le viti è 0,6±0,024 newton metri, 5,3±0,212 pollici libbre.
      Figura 9. Installazione delle viti
      Screw installation
  4. Allineare la guida del tubo al foro per viti sullo chassis, quindi serrare le tre viti M3 (PH2, 3 M3, 0,5 newton metri, 4,3 pollici libbre) per fissare la guida del tubo. Ripetere l'operazione per installare la guida del tubo sull'altro lato.
    Figura 10. Installazione delle guide dei tubi
    Removing the hose guides
  5. Allineare la staffa di protezione della scheda adattatore CX-7 ai fori per viti corrispondenti, quindi stringere le due viti M3 (PH2, 2 M3, 0,5 newton metri, 4,3 pollici libbre) per fissare la staffa allo chassis.
    Figura 11. Installazione della staffa di protezione della scheda adattatore CX-7
    Installing CX-7 adapter card protective bracket
  6. Allineare la staffa di protezione del connettore GPU ai fori per viti corrispondenti. Serrare quindi le due viti M3 (PH2, 2 x M3, 0,5 newton metri, 4,3 pollici libbre) per fissare la staffa di protezione del connettore GPU allo chassis.
    Figura 12. Installazione della staffa di protezione del connettore GPU
    Installing GPU connector protective bracket
  7. Installare lo shuttle dello switch PCIe.
    1. Premere i due fermi di rilascio blu.
    2. Premere i due fermi di blocco su entrambi i lati dello shuttle dello switch PCIe.
    3. Spingere lo shuttle dello switch PCIe nello chassis finché non si arresta.
    4. Ruotare le due leve di rilascio finché non si bloccano in posizione.
      Figura 13. Installazione dello shuttle dello switch PCIe
      PCIe switch shuttle installation

Dopo aver terminato

  1. Reinstallare il modulo piastra a freddo con NVSwitch e retimer. Vedere Installazione del modulo piastra a freddo con NVSwitch e retimer B200.
  2. Reinstallare il modulo piastra a freddo della GPU B200. Vedere Installazione del modulo piastra a freddo della GPU B200 anteriore.
  3. Reinstallare il modulo piastra a freddo della GPU B200 posteriore. Vedere Installazione del modulo piastra a freddo della GPU B200 posteriore.
  4. Ricollegare i cavi alla Scheda di base GPU. Per ulteriori informazioni, vedere Instradamento dei cavi della scheda di base GPU.
  5. Ricollegare tutti i cavi precedentemente scollegati. Vedere Instradamento dei cavi interni.
  6. Reinstallare il complesso di alimentazione. Vedere Installazione del complesso di alimentazione.
  7. Reinstallare il complesso CPU. Vedere Installazione del complesso CPU.
  8. Reinstallare l'alloggiamento della ventola. Vedere Installazione dell'alloggiamento della ventola (solo per tecnici qualificati).
  9. Reinstallare il coperchio superiore posteriore. Vedere Installazione del coperchio superiore posteriore.
  10. Reinstallare il coperchio superiore anteriore. Vedere Installazione del coperchio superiore anteriore.
  11. Completare le operazioni di sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
