B200 GPU 베이스보드 설치

B200 GPU 베이스보드를 설치하려면 이 섹션의 지침을 따르십시오. 이 절차는 숙련된 기술자가 수행해야 합니다.

이 작업 정보

주의
  • 설치 지침안전 점검 목록의 내용을 읽고 안전하게 작업하십시오.
  • 구성 요소가 들어 있는 정전기 방지 포장재를 서버의 도포되지 않은 금속 표면에 접촉시킨 다음 포장재에서 꺼내고 정전기 방지 표면에 놓으십시오.
  • GPU 및 GPU 베이스보드의 커넥터와 소켓을 검사해야 합니다. 커넥터가 손상 또는 누락되었거나 소켓에 이물질이 있는 경우 GPU 또는 GPU 베이스보드를 사용해서는 안 됩니다. 설치 절차를 계속하기 전에 GPU 또는 GPU 베이스보드를 새것으로 교체합니다.
구성 요소를 올바르게 교체하려면 아래 나열된 필수 도구를 갖춰야 합니다.
  • Torx T15 드라이버
  • 2 x Torx T15 200mm 확장 비트
  • Phillips #1 헤드 드라이버
  • Phillips #2 드라이버
  • 알코올 청소 패드
  • B200 PCM 2개
  • B200 SXM6 PAD-1 2개
  • B200 SXM6 PAD-2 2개
  • B200 GPU F&R 운반 브래킷 키트
  • B200 GPU 서비스 키트
  • B200 리타이머 NVSwitch 서비스 키트
  • B200 리타이머 NVSwitch 운반 키트
  • B200 NVSwitch PCM
  • B200 NVSwitch PAD-1
  • B200 NVSwitch PAD-2
  • B200 GPU 베이스보드 핸들
  • Torx T25 150mm 확장 비트(GPU 베이스보드 핸들용)
B200(GPU 및 리타이머 NVSwitch)(서비스 및 운반 브래킷) 키트는 GPU 및 GPU 냉각판 모듈을 서비스할 때 재사용 가능하며 필수입니다. 향후 교체가 필요할 때를 대비하여 서버가 운영되는 시설에 보관하는 것이 좋습니다.
구성 요소를 올바르게 교체하려면 아래 나열된 필수 도구를 갖춰야 합니다.
  • 0.6뉴턴 미터(5.3인치 파운드)로 설정할 수 있는 토크 드라이버
펌웨어 및 드라이버 다운로드: 구성 요소를 교체한 후 펌웨어 또는 드라이버를 업데이트해야 할 수 있습니다.
다음 그림에서는 XCC의 B200 GPU 번호 및 해당 슬롯 번호를 보여줍니다.
그림 1. B200 GPU 번호
B200 GPU numbering
물리적 GPU 소켓XCC의 슬롯 번호nvidia-smi의 논리 번호

GPU 1

슬롯 21

4

GPU 2

슬롯 24

7

GPU 3

슬롯 22

5

GPU 4

슬롯 23

6

GPU 5

슬롯 17

0

GPU 6

슬롯 20

3

GPU 7

슬롯 18

1

GPU 8

슬롯 19

2

절차

  1. (선택 사항) 패키지 상자에서 새 GPU 베이스보드를 제거합니다.
    1. 핸들 2개를 잡고 패키지 상자에서 GPU 베이스보드를 제거합니다.

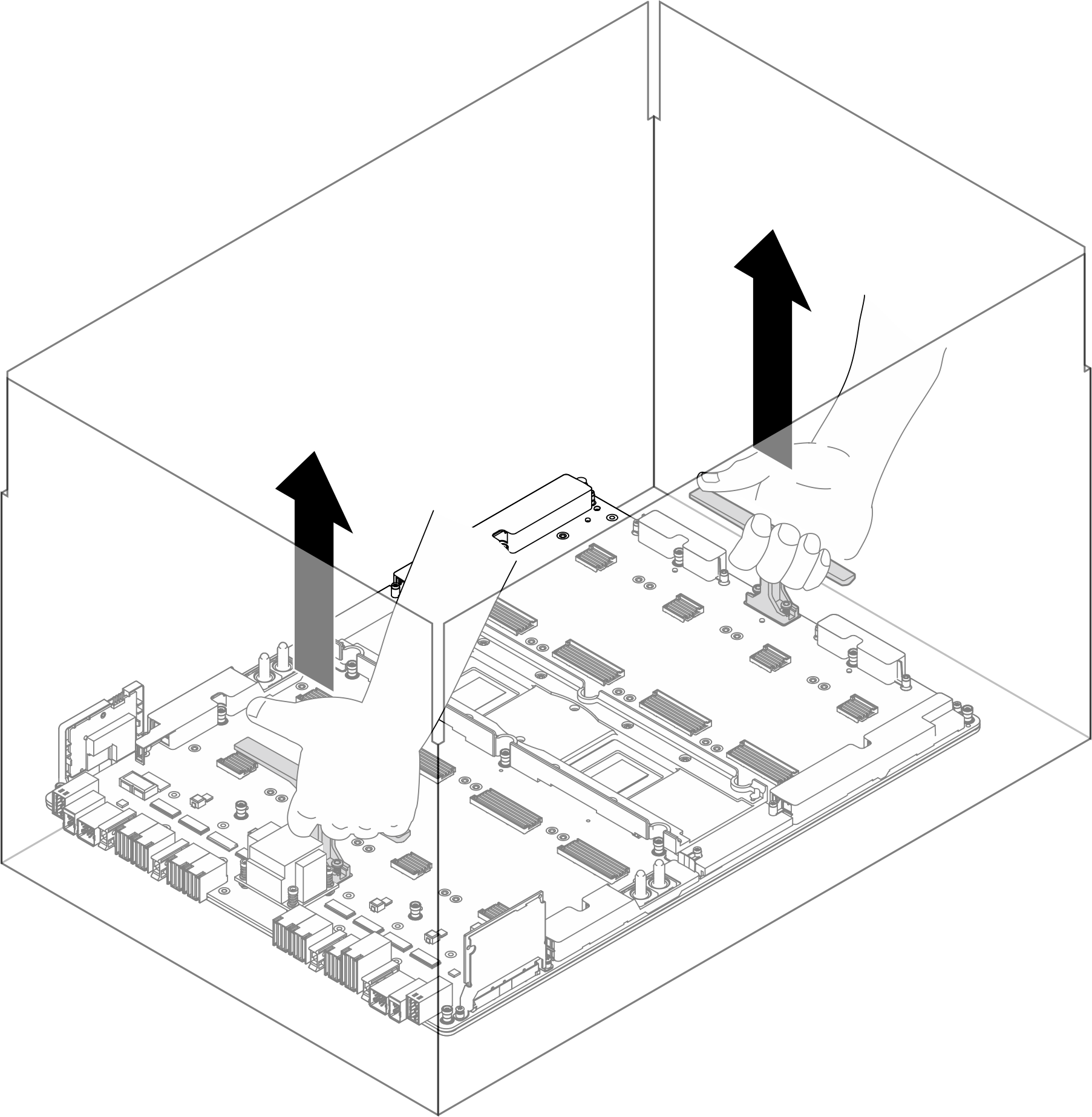

    그림 2. 패키지 상자에서 GPU 베이스보드 제거
    Removing the GPU baseboard from the package box
  2. GPU 베이스보드에 GPU를 설치합니다. GPU 나사 핸들을 사용하여 베이스보드에 GPU를 설치한 다음 드라이버를 적절한 토크로 설정하여 두 개의 대각선 Torx T15 나사를 동시에 조입니다.
    1. GPU 베이스보드를 평평한 정전기 방지 표면에 조심스럽게 놓으십시오.
    2. GPU 나사 핸들 2개를 대각선으로 설치하십시오. 나사 핸들을 냉각판 나사 구멍에 맞추십시오. 그런 다음 손으로 나사 핸들을 조입니다.

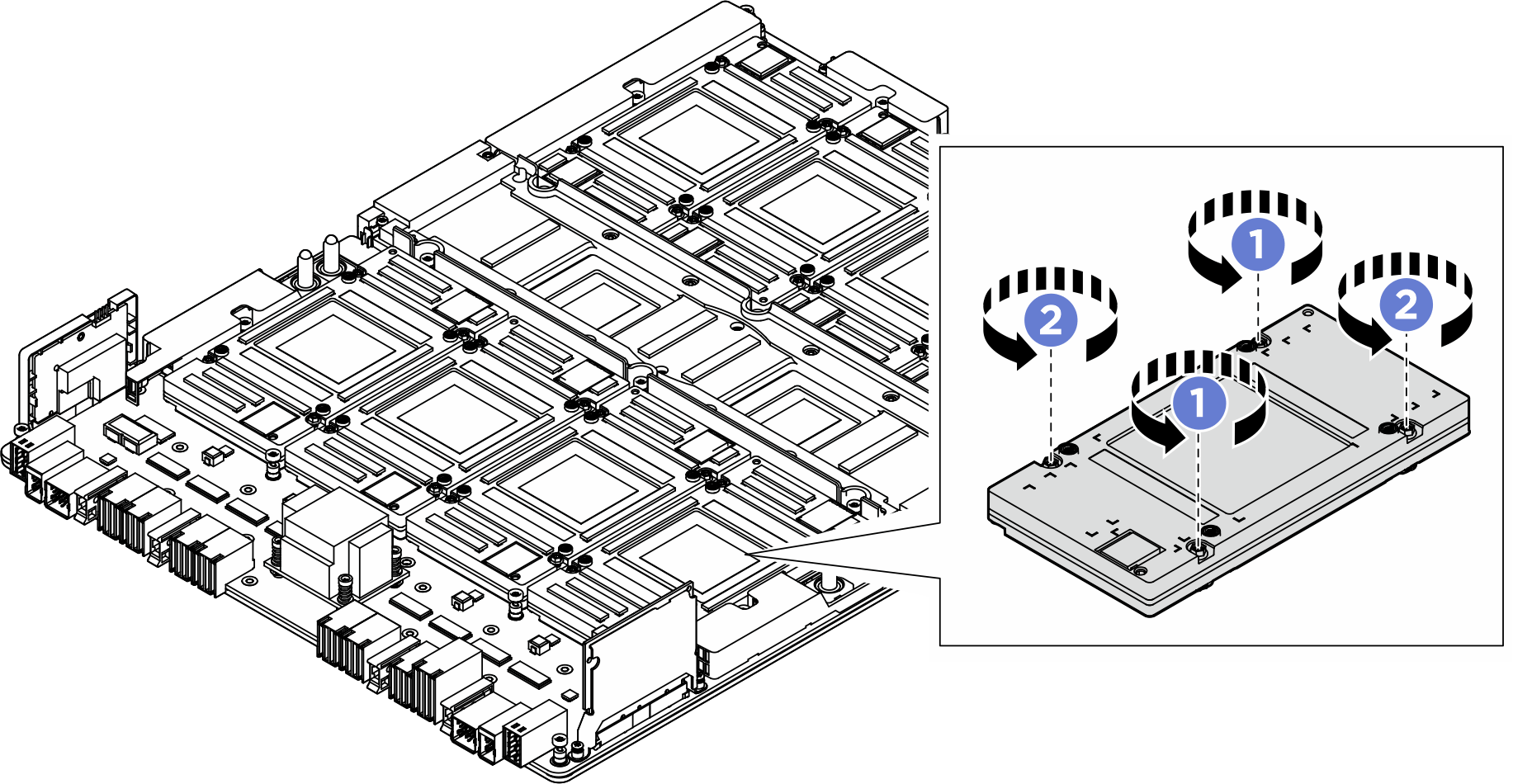

      그림 3. GPU 나사 핸들 설치
      Installing the GPU screw handles
    3. GPU 나사 핸들을 잡고 GPU를 GPU 베이스보드에 조심스럽게 놓습니다.
      그림 4. GPU 설치
      Installing the GPU
    4. 두 개의 나사 핸들을 손으로 풀어 제거합니다.
      그림 5. GPU 나사 핸들 제거
      Removing the GPU screw handles
    5. 먼저 토크 드라이버를 0.11±0.011뉴턴 미터(0.97±0.097인치 파운드)로 설정하여 두 개의 대각선 나사를 동시에 조입니다. 그런 다음 두 개의 대각선 나사를 동시에 조입니다.
    6. 그런 다음 토크 드라이버를 0.6±0.024뉴턴 미터(5.3±0.212인치 파운드)로 설정하여 두 개의 대각선 나사를 동시에 조입니다. 그런 다음 두 개의 대각선 나사를 동시에 조입니다.
      그림 6. GPU 설치
      Installing the GPU
    7. 이 프로세스를 반복하여 모든 GPU를 설치합니다.
  3. GPU 복합체를 설치합니다.
    1. 그림과 같이 GPU 베이스보드의 양쪽에 있는 핸들(1)을 올바른 방향으로 잡은 다음 GPU 복합체를 GPU 복합체 어댑터판의 17개 스탠드오프에 맞추고 어댑터판 위에 조심스럽게 놓습니다.
      그림 7. GPU 복합체 설치
      GPU complex installation
    2. 핸들을 제거합니다. Torx T25 확장 비트를 드라이버에 부착하고 GPU 복합체에 핸들을 고정하는 M4 나사 4개를 풉니다. 그런 다음 핸들을 GPU 복합체에서 제거합니다.
      그림 8. 핸들 제거
      Removing handles
    3. 아래 그림에 표시된 순서에 따라 Torx T15 고정 나사 18개를 조여 GPU 복합체를 고정합니다.
      중요사항
      손상을 방지하려면 나사를 너무 세게 조이지 마십시오.
      토크 드라이버를 사용하여 적절한 토크로 나사를 풀거나 조이십시오. 참고로 나사를 완전히 풀거나 조이는 데 필요한 토크는 0.6±0.024뉴턴 미터(5.3±0.212인치 파운드)입니다.
      그림 9. 나사 설치
      Screw installation
  4. 호스 가이드를 섀시의 나사 구멍에 맞추십시오. 그런 다음 M3 나사 3개(PH2, 3 x M3, 0.5뉴턴 미터, 4.3인치 파운드)를 조여 호스 가이드를 고정합니다. 반대쪽에 호스 가이드를 설치하는 작업을 반복합니다.
    그림 10. 호스 가이드 설치
    Removing the hose guides
  5. CX-7 어댑터 카드 보호 브래킷을 해당 나사 구멍에 맞추십시오. 그런 다음 M3 나사 2개(PH2, 2 x M3, 0.5뉴턴 미터, 4.3인치 파운드)를 조여 브래킷을 섀시에 고정합니다.
    그림 11. CX-7 어댑터 카드 보호 브래킷 설치
    Installing CX-7 adapter card protective bracket
  6. GPU 커넥터 보호 브래킷을 해당 나사 구멍에 맞추십시오. 그런 다음 M3 나사 2개(PH2, 2 x M3, 0.5뉴턴 미터(4.3인치 파운드))를 조여 GPU 커넥터 보호 브래킷을 섀시에 고정합니다.
    그림 12. GPU 커넥터 보호 브래킷 설치
    Installing GPU connector protective bracket
  7. PCIe 스위치 셔틀을 설치합니다.
    1. 파란색 해제 래치 2개를 누릅니다.
    2. PCIe 스위치 셔틀의 양쪽에 있는 2개의 잠금 래치를 누르십시오.
    3. PCIe 스위치 셔틀을 멈출 때까지 섀시에 밀어 넣으십시오.
    4. 해제 레버 2개를 제자리에 고정될 때까지 돌립니다.
      그림 13. PCIe 스위치 셔틀 설치
      PCIe switch shuttle installation

완료한 후

  1. NVSwitch 및 리타이머 냉각판 모듈을 다시 설치합니다. B200 NVSwitch 및 리타이머 냉각판 모듈 설치의 내용을 참조하십시오.
  2. 앞면 B200 GPU 냉각판 모듈을 다시 설치합니다. 앞면 B200 GPU 냉각판 모듈 설치의 내용을 참조하십시오.
  3. 뒷면 B200 GPU 냉각판 모듈을 다시 설치합니다. 뒷면 B200 GPU 냉각판 모듈 설치의 내용을 참조하십시오.
  4. 케이블을 GPU 베이스보드에 다시 연결하십시오. 자세한 정보는 GPU 베이스보드 케이블 배선의 내용을 참조하십시오.
  5. 분리한 케이블을 모두 다시 연결하십시오. 내장 케이블 배선의 내용을 참조하십시오.
  6. 전원 복합체를 다시 설치하십시오. 전원 복합체 설치의 내용을 참조하십시오.
  7. CPU 복합체를 다시 설치합니다. CPU 복합체 설치의 내용을 참조하십시오.
  8. 팬 케이지를 다시 설치하십시오. 팬 케이지 설치(숙련된 기술자 전용)의 내용을 참조하십시오.
  9. 뒷면 윗면 덮개를 다시 설치하십시오. 뒷면 윗면 덮개 설치의 내용을 참조하십시오.
  10. 앞면 윗면 덮개를 다시 설치하십시오. 앞면 윗면 덮개 설치의 내용을 참조하십시오.
  11. 부품 교체를 완료하십시오. 부품 교체 완료의 내용을 참조하십시오.
