Installazione del backplane M.2

Seguire le istruzioni riportate in questa sezione per installare il backplane M.2.

Procedura

1. Se necessario, collegare i cavi del backplane M.2 al backplane M.2.

   • Backplane M.2 SATA/NVMe o NVMe

     1. Collegare i cavi del backplane M.2 al backplane M.2.
     2. Stringere la vite per fissare i cavi del backplane M.2 al backplane M.2.

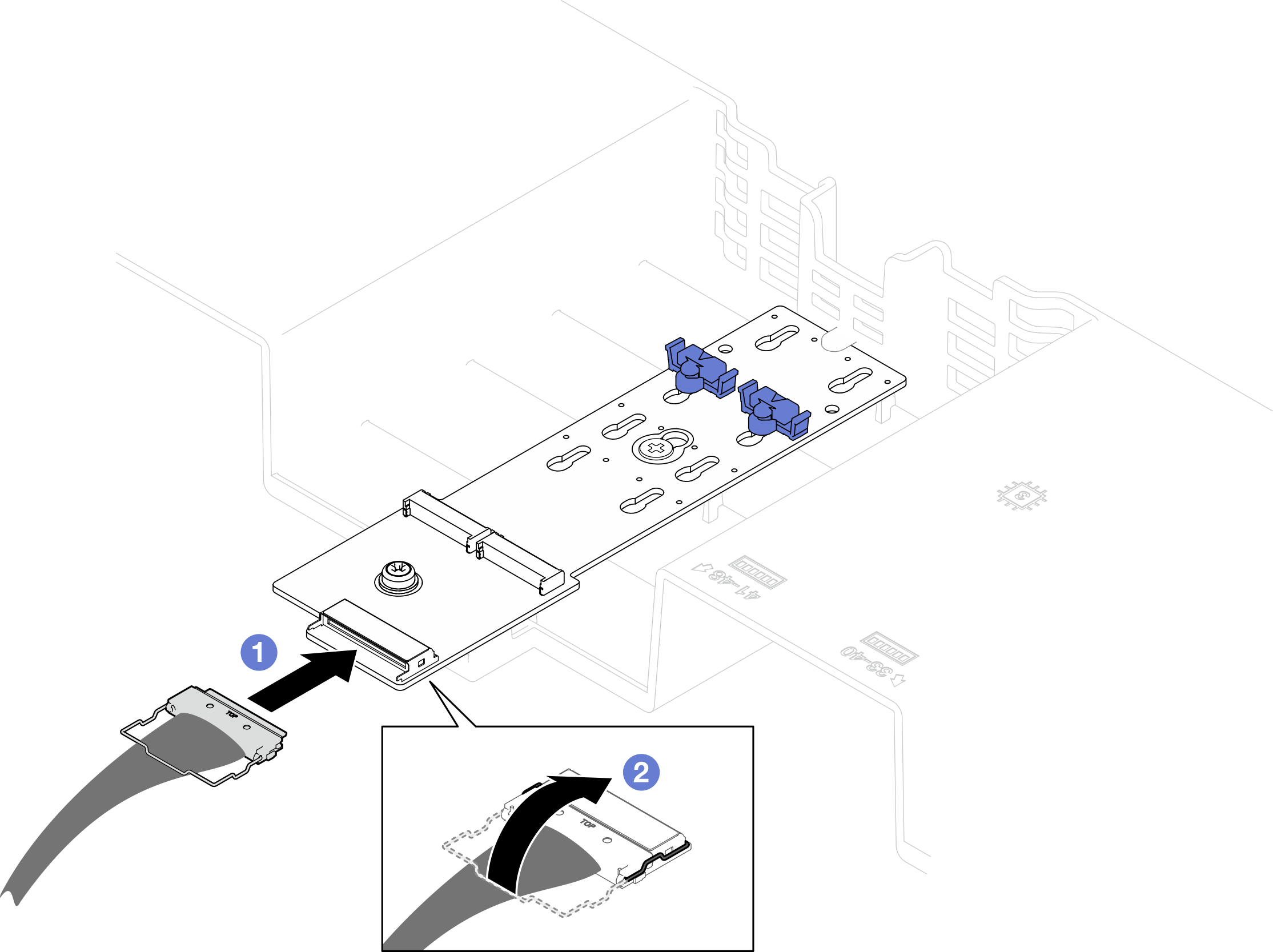

        Figura 1. Collegamento dei cavi per il backplane M.2 SATA/NVMe o NVMe



   • Backplane M.2 SATA/NVMe x4

     Collegare i cavi del backplane M.2 dal backplane M.2.

     Figura 2. Collegamento dei cavi del backplane M.2 SATA/NVMe x4


2. Installare il backplane M.2.
   1. Abbassare il backplane M.2 inserendolo nel deflettore d'aria anteriore; quindi far scorrere il backplane M.2 in avanti finché non si posiziona.
   2. Installare la vite che fissa l'estremità del backplane M.2 al deflettore d'aria anteriore.
   3. Installare la vite che fissa il centro del backplane M.2 al deflettore d'aria anteriore.
      Figura 3. Installazione del backplane M.2


3. Collegare i cavi del backplane M.2 al connettore di alimentazione M.2 e a quello di segnale sull'assieme della scheda di sistema. Per maggiori dettagli, vedere Instradamento dei cavi del backplane M.2.
