Rimozione del backplane M.2

Seguire le istruzioni riportate in questa sezione per rimuovere il backplane M.2.

Informazioni su questa attività

Attenzione
  • Leggere Linee guida per l'installazione e Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.
  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.
  • Se il server è installato in un rack, rimuoverlo. Vedere Rimozione del server dalle guide.
  • Prima di rimuovere o apportare modifiche alle unità, ai controller delle unità (compresi i controller integrati sull'assieme della scheda di sistema), ai backplane delle unità o ai cavi delle unità, effettuare un backup di tutti i dati importanti memorizzati sulle unità.

Procedura

  1. Preparativi per questa attività.
    1. Rimuovere il coperchio superiore anteriore. Vedere Rimozione del coperchio superiore anteriore.
    2. Rimuovere il coperchio superiore posteriore. Vedere Rimozione del coperchio superiore posteriore.
    3. Rimuovere tutte le unità M.2. Vedere Rimozione di un'unità M.2.
    4. A seconda del modello di server, rimuovere la seguente scheda verticale PCIe.
  2. Scollegare i cavi del backplane M.2 dall'assieme della scheda di sistema.
  3. Rimuovere il backplane M.2.
    1. Rimuovere la vite che fissa il centro del backplane M.2 al deflettore d'aria anteriore.
    2. Rimuovere la vite che fissa l'estremità del backplane M.2 al deflettore d'aria anteriore.
    3. Far scorrere il backplane M.2 e sollevarlo per estrarlo dal deflettore d'aria anteriore.
      Figura 1. Rimozione del backplane M.2
      M.2 backplane removal
  4. Se necessario, scollegare i cavi del backplane M.2 dal backplane M.2.
    • Backplane M.2 SATA/NVMe o NVMe

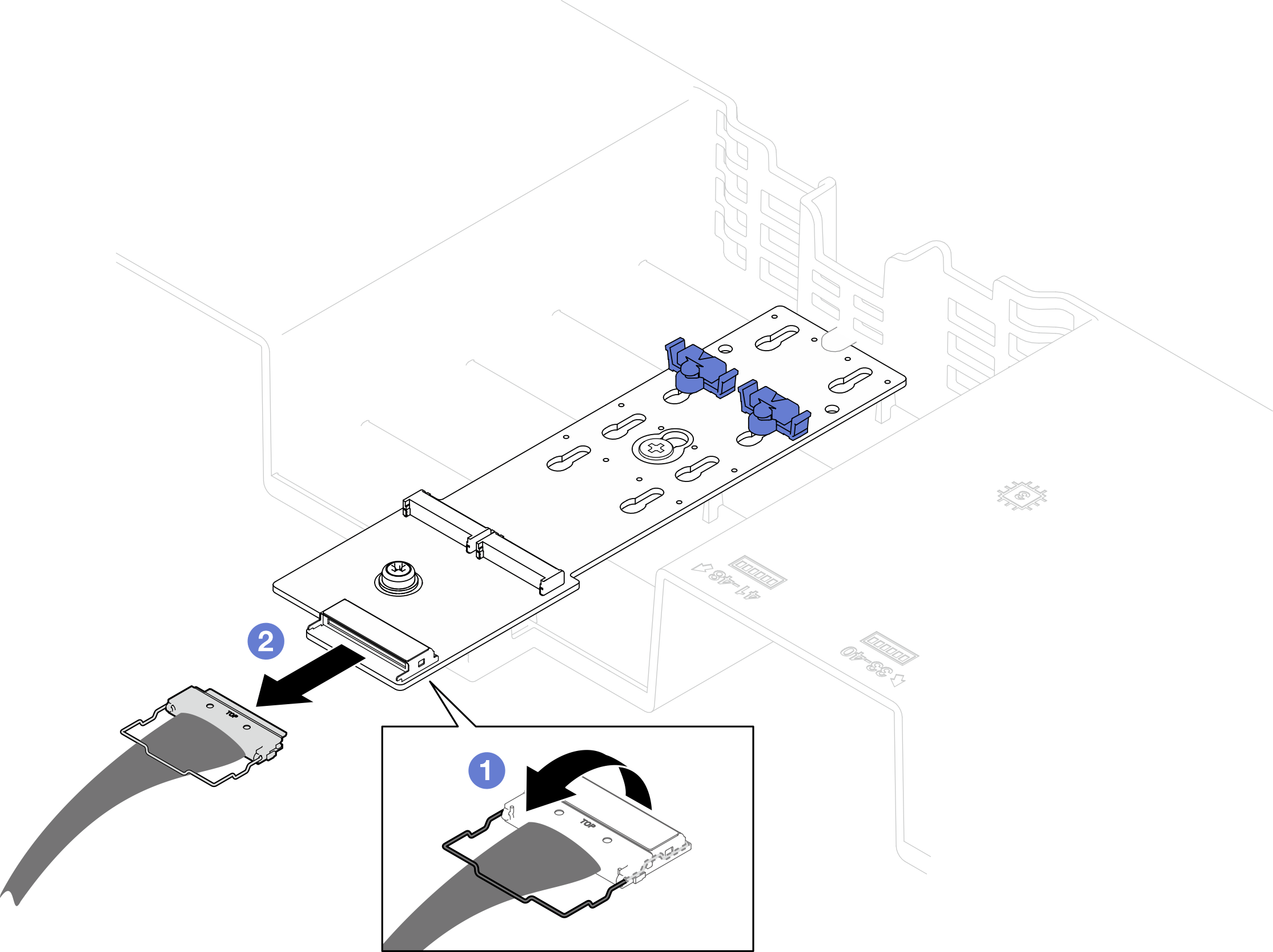

      1. Allentare la vite che fissa i cavi del backplane M.2.
      2. Scollegare i cavi dal backplane M.2.
        Figura 2. Scollegamento dei cavi per il backplane M.2 SATA/NVMe o NVMe
        SATA/NVMe or NVMe M.2 backplane cable disconnection
    • Backplane M.2 SATA/NVMe x4

      Scollegare i cavi del backplane M.2 dal backplane M.2.

      Figura 3. Scollegamento dei cavi del backplane M.2 SATA/NVMe x4
      SATA/x4 NVMe M.2 backplane cable disconnection

Dopo aver terminato

Se viene richiesto di restituire il componente o il dispositivo opzionale, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio per la spedizione forniti con il prodotto.
